Montage- und Bedienungsanleitung
Montage der Kassette

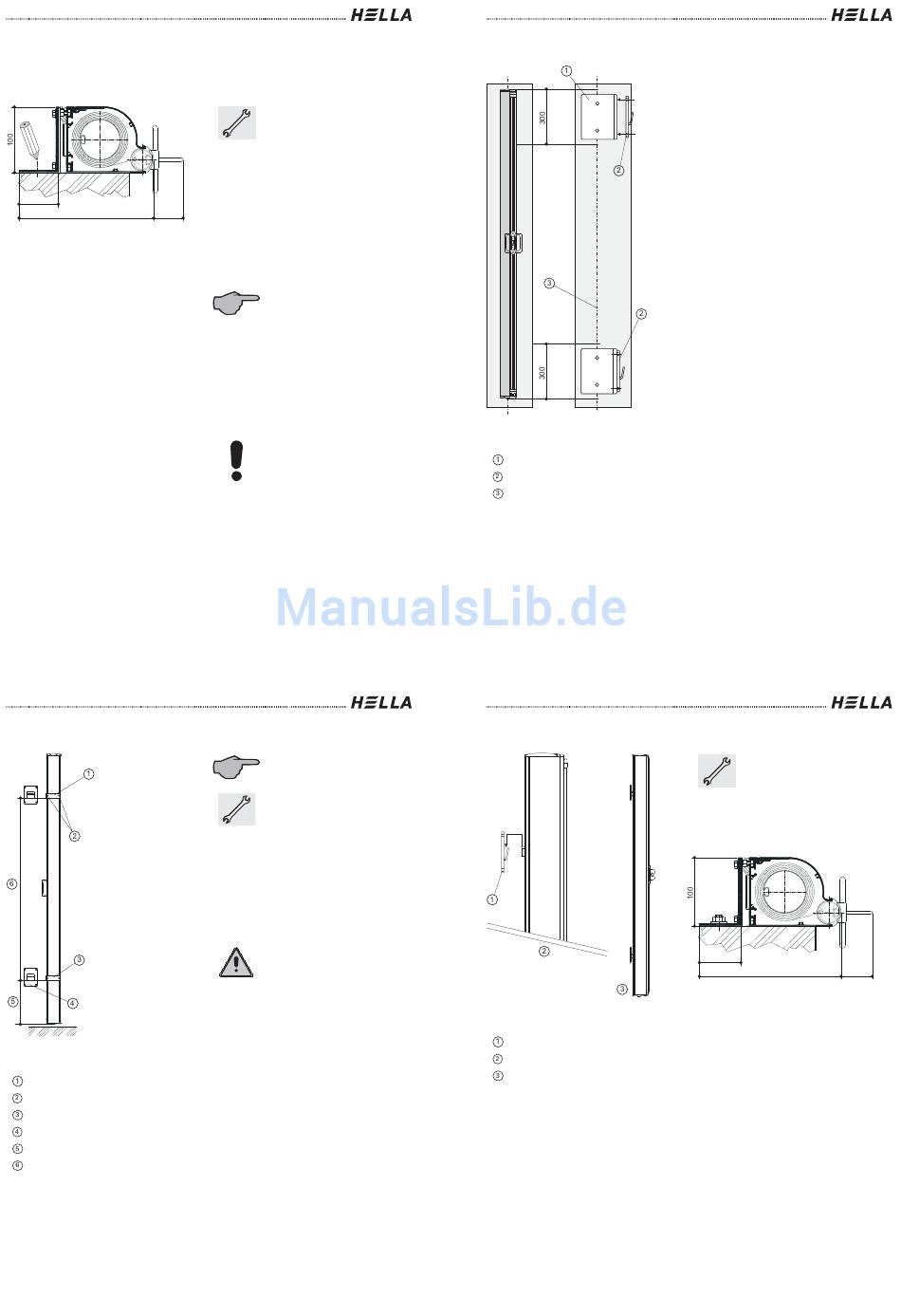

Montage der Kassette seitlich mittels Winkel:
Die Montage erfolgt mit zwei Montagewinkeln die an der Wand befestigt werden. Auf die-
sen Winkeln werden die Wandhalter befestigt, in die die Kassette eingehängt wird.
60
45
205
Abb. 5
Technische Änderungen vorbehalten – Ausgabe 01/2012
Montage- und Bedienungsanleitung
Montage der Kassette
Abb. 7: Rückansicht
Legende
Tragelasche
Feststellschrauben
Tragelasche
Wandhalter
Abstandsmaß X1
Abstandsmaß X2
Technische Änderungen vorbehalten – Ausgabe 01/2012
Legen Sie den genauen
Montageort anhand der ne-
benstehenden Zeichnung
fest. Zeichnen Sie sich hier
im Bereich der später zu
montierenden Wandhalter
eine lotrechte Achslinie.
Halten Sie die Montagewinkel
mittig auf die Achslinie.
Zeichnen Sie die Bohrungen
durch die Montagewinkel auf
den Montageuntergrund an,
beachten Sie dabei die Maß-
angaben der nebenstehen-
den Zeichnung.
Die Montagewinkel und damit
auch die Wandhalter sollten
im oberen und unteren Be-
reich von 300 mm liegen.
Passende Bohrungen zum
beiliegendem Montagemate-
rial und Montageuntergrund
herstellen.
Montagewinkel mit entspre-
chendem Befestigungsmate-
rial auf dem Montageunter-
grund befestigen.
Achtung! Die Montagewin-
kel müssen exakt lotrecht
und parallel zu einander
stehen.
Befestigen Sie die Wandhal-
ter mit den beiliegenden
Schrauben und Muttern an
den Montagewinkel.
15
Die Tragelaschen auf der
Rückseite der Kassette sind
verstellbar.
Messen Sie die Maße X1 und
X2 an den Wandträgern.
Lösen Sie die Feststell-
schrauben der Tragelaschen.
Stellen Sie die Abstände der
Tragelaschen auf die glei-
chen X1 und X2 Maße ein.
Befestigen Sie die Tragela-
schen mit den Stellschrau-
ben.
Achtung Verletzungs- oder
Lebensgefahr durch Ab-
sturz!
Die Tragelaschen und
Wandhalter müssen ord-
nungsgemäß befestigt sein.
17
Montage- und Bedienungsanleitung
Montage der Kassette
Abb. 6
Legende
Montagewinkel
Wandhalter
Achslinie
16
Technische Änderungen vorbehalten – Ausgabe 01/2012
Montage- und Bedienungsanleitung
Montage der Kassette
Abb. 8
Legende
Wandhalter
Seitenansicht Wandhalter oben
Gesamt Seitenansicht
18
Technische Änderungen vorbehalten – Ausgabe 01/2012
Kassette wie nebenstehend
beschrieben in den Wandträ-
ger drücken.
Draufsicht der fertig montierten Kassette der
Seitenmarkise:
60
205
45
