Montage Kondensatablass; Elektroanschlüsse - Utek Micro-V Bedienungsanleitung

Die Einheit ist mit einem Ablass zur Drainage des Wasser versehen, welches sich während des normalen Betriebs bildet. Es muss immer für
einen Ablass mit Siphon und eine Mindestneigung von 3% gesorgt werden, um die Ablagerungen des Kondensats zu vermeiden. Das
Vorhandensein eines Siphons ist eine wesentliche Grundlage zur Garantie der Funktionstüchtigkeit der Maschine, um einen Luftsog zu
vermeiden und um den natürlichen Abfluss des Kondensats zu ermöglichen.
ANM.: 1 zusätzlichen Siphon vorsehen, wenn die Kaltwasserbatterie BA-AF/AC oder Gas DX vorgesehen ist, die 2 Kondensatabflüsse
müssen alle mit einem Siphon versehen sein.
Dieser Vorgang darf AUSSCHLIESSLICH VON FACHPERSONAL durchgeführt werden
Die Einheit mithilfe geeigneter Gerätschaften installieren (Gewicht 44 kg) um Risiken bei der Handhabung und Bewegung der Last zu
vermeiden
PSA: persönliche Schutzausrüstung
Bevor man Arbeiten an den elektrischen Teilen ausführt, muss man sicherstellen, dass diese nicht unter Spannung stehen. Prüfen, dass die
Versorgungsspannung den Nenndaten der Einheit entspricht (Spannung, Phasenanzahl, Frequenz), diese findet man auf dem Typenschild
an der Maschine. Der Leistungsanschluss wird mit einem bipolaren Kabel und Schutzleitern durchgeführt. Die Sektion des Kabels muss für
den maximal absorbierten Strom geeignet sein und muss durch einen magnetothermischen Schutzschalter (I n=0,03 A) geschützt werden.
Die Versorgungsspannung darf keinen Variationen über ± 5 % ausgesetzt werden. Der Betrieb muss innerhalb der oben genannten Werte
erfolgen: Im gegenteiligen Fall kommt es zum augenblicklichen Verfall der Garantie. Die Stromanschlüssen an die Kontrollfelder müssen
von spezialisiertem Fachpersonal durchgeführt werden. Sicherstellen, dass die Spannung und die Frequenz, die auf dem Typenschild zu
finden sind, mit denen des elektrischen Netzanschlusses übereinstimmen. Die elektrischen Anschlüsse müssen fachgerecht durchgeführt
werden, im Sinne der Angaben des Schaltplans, der der Einheit beiliegt und müssen die Anforderungen der betreffenden geltenden
Normen erfüllen. Alle Linien müssen vom Installateur am Ursprung geschützt werden.
ACHTUNG: EVENTUELLE HEIZWIDERSTÄNDE NICHT BEI AUSGESCHALTETEM VENTILATOR VERSORGEN
Dieser Vorgang darf AUSSCHLIESSLICH VON FACHPERSONAL durchgeführt werden
VORSICHT: vor der Durchführung jegliches Vorgangs an der Einheit sicherstellen, dass keine Spannung vorhanden ist
PSA: persönliche Schutzausrüstung

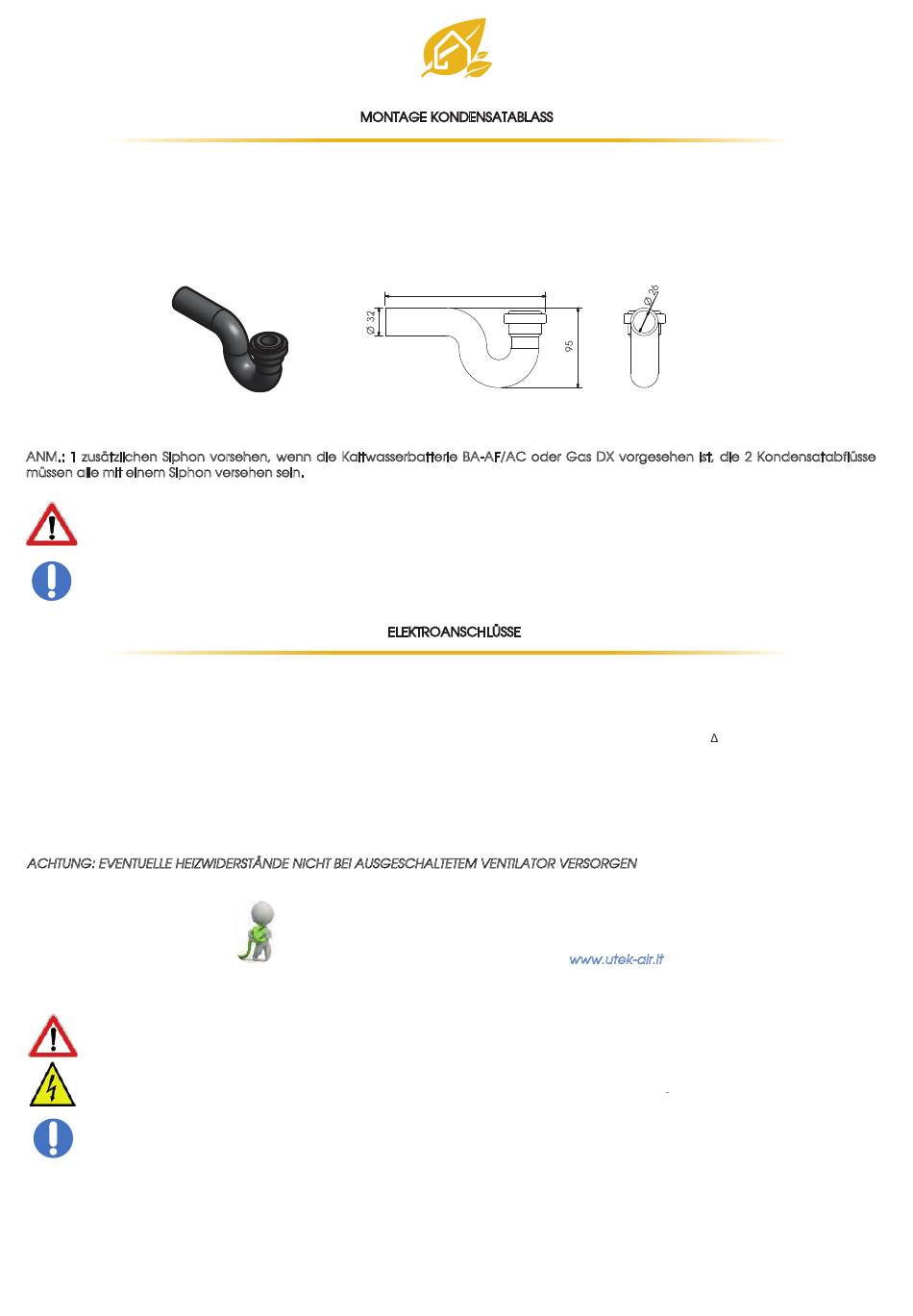

MONTAGE KONDENSATABLASS

185
185,0
ELEKTROANSCHLÜSSE
Die Schaltpläne findet man auf der Webseite
185
185,0
www.utek-air.it
9
