4
Produktbeschreibung
4.1
Varianten

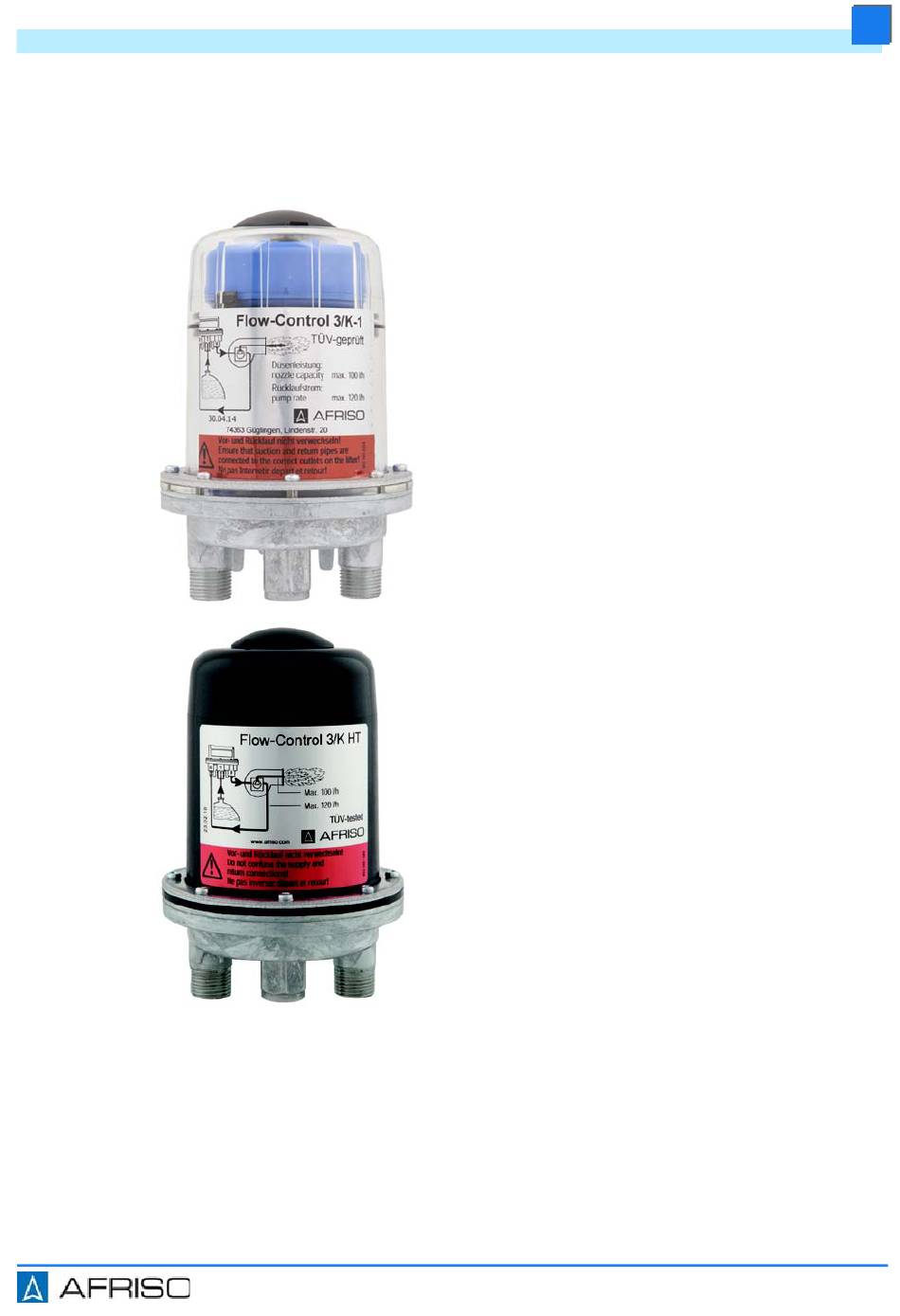

Abbildung 1: Flow-Control 3/K (oben)
Abbildung 2: Flow-Control 3/K HT (unten)
Produktbeschreibung
Das Flow-Control 3/K besteht aus
einem Gehäuse aus Zink-Druckguss
mit tankseitigem Anschlussgewinde
1
G
i und brennerseitigen Anschluss-
/
4
3
gewinden G
a mit 60°-Konus zum
/
8
Anschluss der Brennerschläuche.
Das Produkt verfügt über zwei
getrennte Schwimmerkammern. In
der unteren Schwimmerkammer
befindet sich der Betriebsschwim-
mer, in der oberen der Sicherheits-
schwimmer. Die obere Schwimmer-
kammer verhindert, dass Ölschaum
(beispielsweise bei Inbetriebnahme/
Filterwechsel) durch die Entlüftungs-
bohrung austreten kann und zeigt
Störungen des Entlüftungsventils an.
Das Flow-Control 3/K HT unterschei-
det sich zum Flow-Control 3/K durch
eine nicht transparente Schwimmer-
kammer aus Kunststoff, sowie Dich-
tungen aus FKM. Dadurch ist das
Produkt für höhere Temperaturen
und Pflanzenöl Anwendungen geeig-
net
Flow-Control
DE
7
