1 Sicherheitshinweise

Einbau und Montage elektrischer Geräte dürfen nur durch Elektrofachkräfte erfolgen.
Bei Nichtbeachten der Anleitung können Schäden am Gerät, Brand oder andere Gefahren entstehen.
Vor Arbeiten am Gerät freischalten. Dabei alle Leitungsschutzschalter berücksichtigen, die
gefährliche Spannungen an das Gerät liefern.
Den Bildschirm nicht mit scharfen oder spitzen Gegenständen bedienen.
Zum Reinigen keine scharfen Gegenstände verwenden. Keine Säuren oder organische Lösungsmittel
verwenden.
Diese Anleitung ist Bestandteil des Produktes und muss beim Endkunden verbleiben.

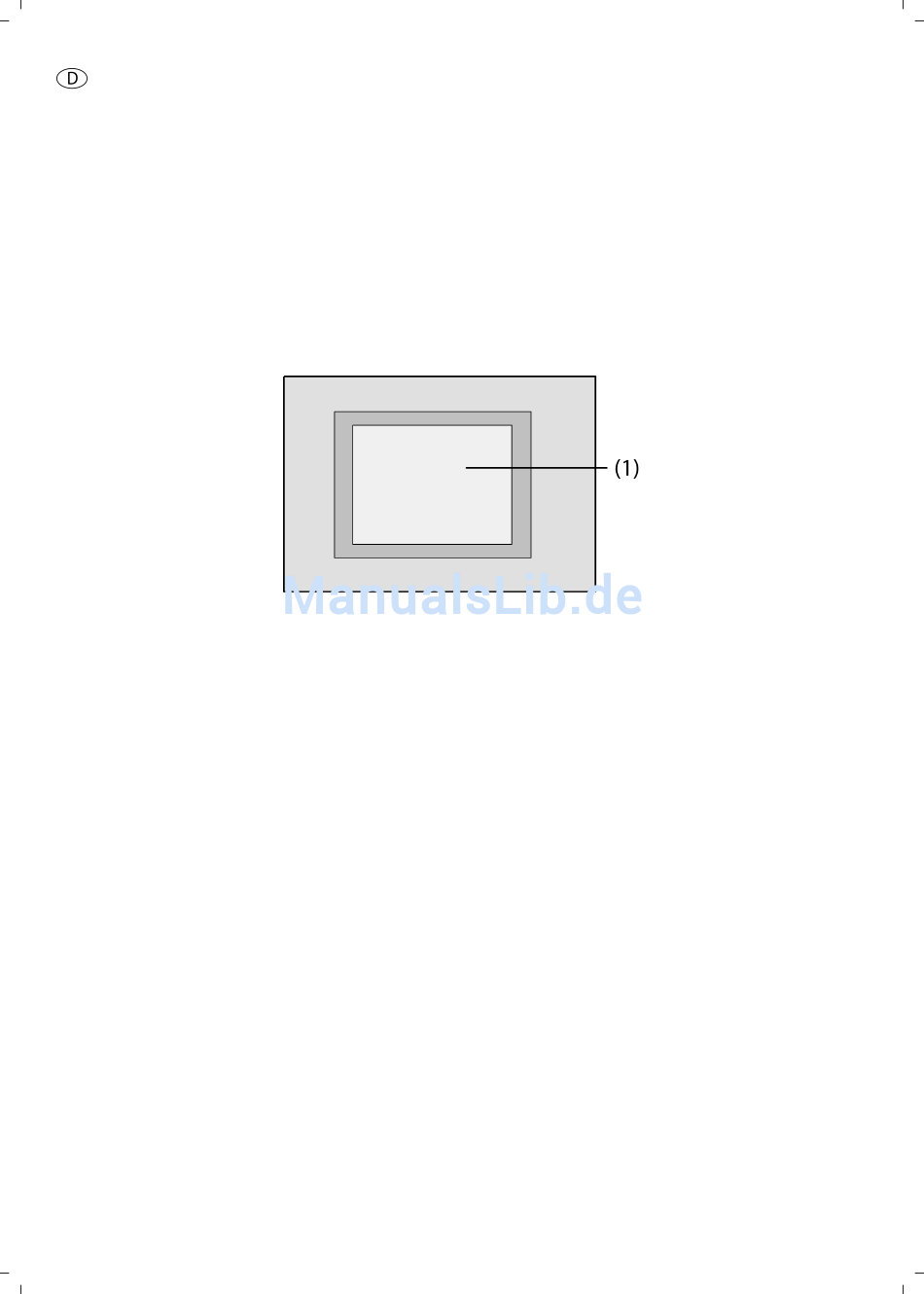

2 Geräteaufbau
(1) Touch-Screen-Oberfläche

3 Funktion

Systeminformation
Dieses Gerät ist ein Produkt des KNX-Systems und entspricht den KNX-Richtlinien. Detaillierte
Fachkenntnisse durch KNX-Schulungen werden zum Verständnis vorausgesetzt.
Die Funktion des Gerätes ist softwareabhängig. Detaillierte Informationen über Softwareversionen und
jeweiligen Funktionsumfang sowie die Software selbst sind der Produktdatenbank des Herstellers zu
entnehmen. Planung, Installation und Inbetriebnahme des Gerätes erfolgen mit Hilfe einer KNX-zertifizierten
Software. Die Produktdatenbank sowie die technischen Beschreibungen stehen stets aktuell auf der
Homepage zur Verfügung.
Bestimmungsgemäßer Gebrauch
- Bedienen von Verbrauchern und Visualisieren von Anlagenzuständen und Informationen, z. B. Licht
schalten und dimmen, Behänge steuern, Temperatur- und Verbrauchswerte, E-Mails oder Nachrichten
etc.
- Unterputz-Montage in Hohlwänden oder festen Wänden im Innenbereich
Produkteigenschaften
- Beleuchteter programmierbarer TFT-Grafik-Farbbildschirm, 320x240 Pixel, 4096 Farben
- Touch-Screen, Bedienung durch Fingerberührung direkt auf dem Bildschirm
- Einbaulage horizontal oder vertikal möglich
- USB-Schnittstelle zur schnellen Programmierung mittels PC
- Max. 1600 Bedienfunktionen, 400 Anzeigefunktionen
- Max. 50 Seiten
- Max. 24 Lichtszenen mit 32 Aktorgruppen
- Wochenschaltuhr mit 16 Zeitprogrammen zu je 8 Schaltzeiten (optional Astro- oder Zufallsfunktion)
- Max. 50 Störmeldungen, Sammelstörmeldung
- Meldeanlage mit zwei Scharfschaltbereichen
Bild 1: Frontseite
