5 Informationen für Elektrofachkräfte

5.1 Montage und elektrischer Anschluss

GEFAHR!
Elektrischer Schlag bei Berühren spannungsführender Teile.
Elektrischer Schlag kann zum Tod führen.
Vor Arbeiten am Gerät alle zugehörigen Leitungsschutzschalter freischalten.
Spannungsführende Teile in der Umgebung abdecken!
Gerät anschließen und montieren
(7) Netzspannungsanschluss
(8) Bus-Anschluss
(9) Programmier-LED
(10) Programmier-Taste
(11) Anschluss Ext.
(12) Reset-Taste
(13) Reset-LED
(14) USB 2.0 Anschluss
(15) Ethernet-Anschluss
i Empfehlung: Für optimale Ablesung in Augenhöhe montieren.
Montage in Einbaugehäuse .
i Programmier-Taste und -LED sind nur von der Geräte-Rückseite zugänglich. Wenn möglich, die
physikalische Adresse vor der endgültigen Montage in das Gerät laden (siehe Kapitel 5.2.
Inbetriebnahme).
o Einbaugehäuse lagerichtig – horizontal oder vertikal ausgerichtet – in Wand montieren. Horizontale
Montage: Pfeil OBEN TOP zeigt nach oben. Vertikale Montage: Pfeil OBEN TOP zeigt nach links.
Busleitungen und 230 V Leitungen durch die vorgesehenen Durchführungen ziehen.
o Über die abgemantelten Netzspannungsadern den beliegenden Schlauch ziehen.
o Netzspannung AC 230 V ~ an Klemme (7) anschließen.
o Busleitung an Klemme (8) anschließen.
Zum Anschluss an das IP-Netzwerk dient der Ethernet-Anschluss (15), gemeinsam mit dem beiliegenden
Ethernet-Adapterstecker und der Ethernet-Adapterleitung.
Auf korrekte Farbzuordnung der Adern achten, EIA/TIA-568-A oder -B. Dies geht aus der Dokumentation der
installierten Netzwerkkomponenten und -Router hervor.
14

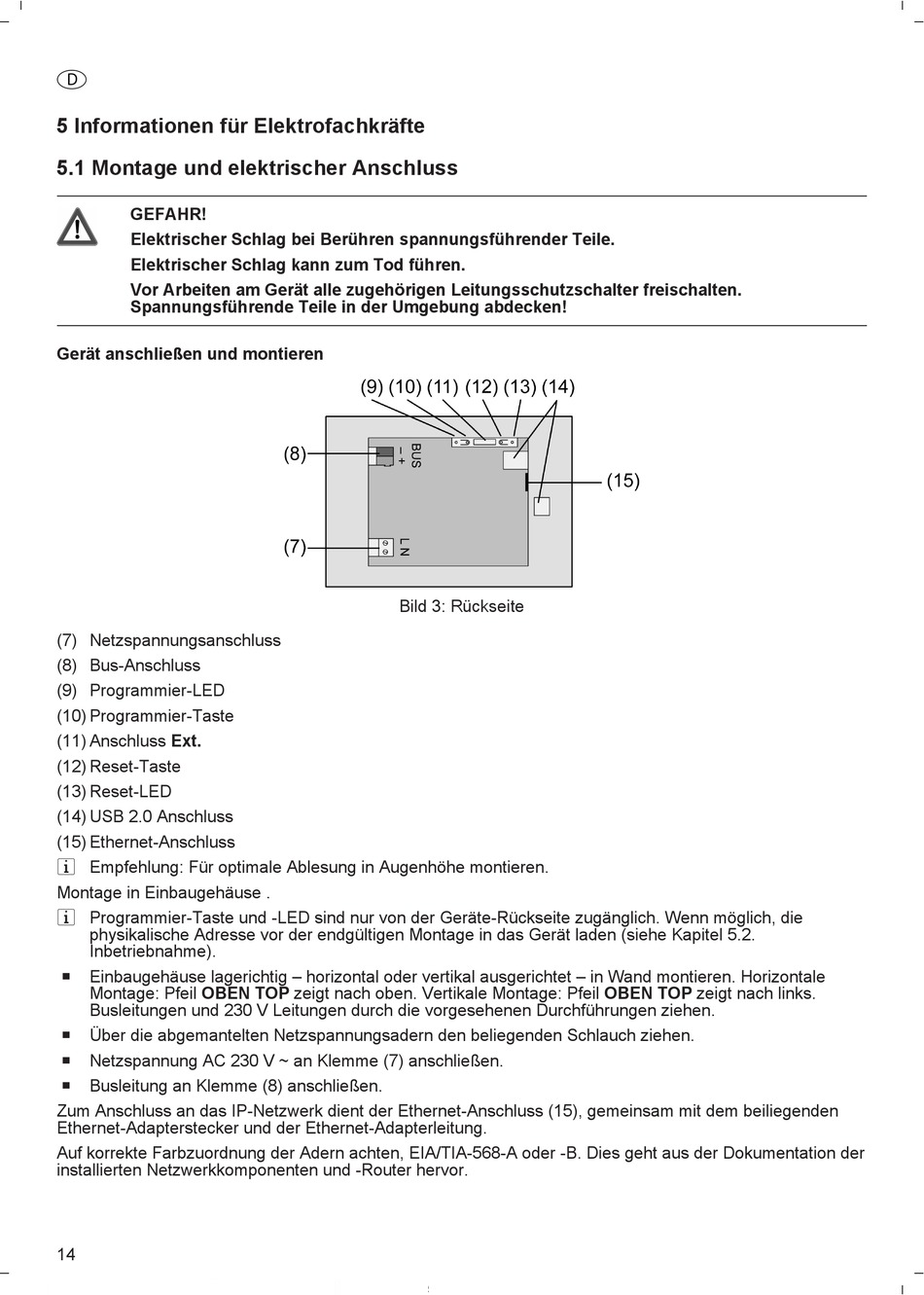

Bild 3: Rückseite
