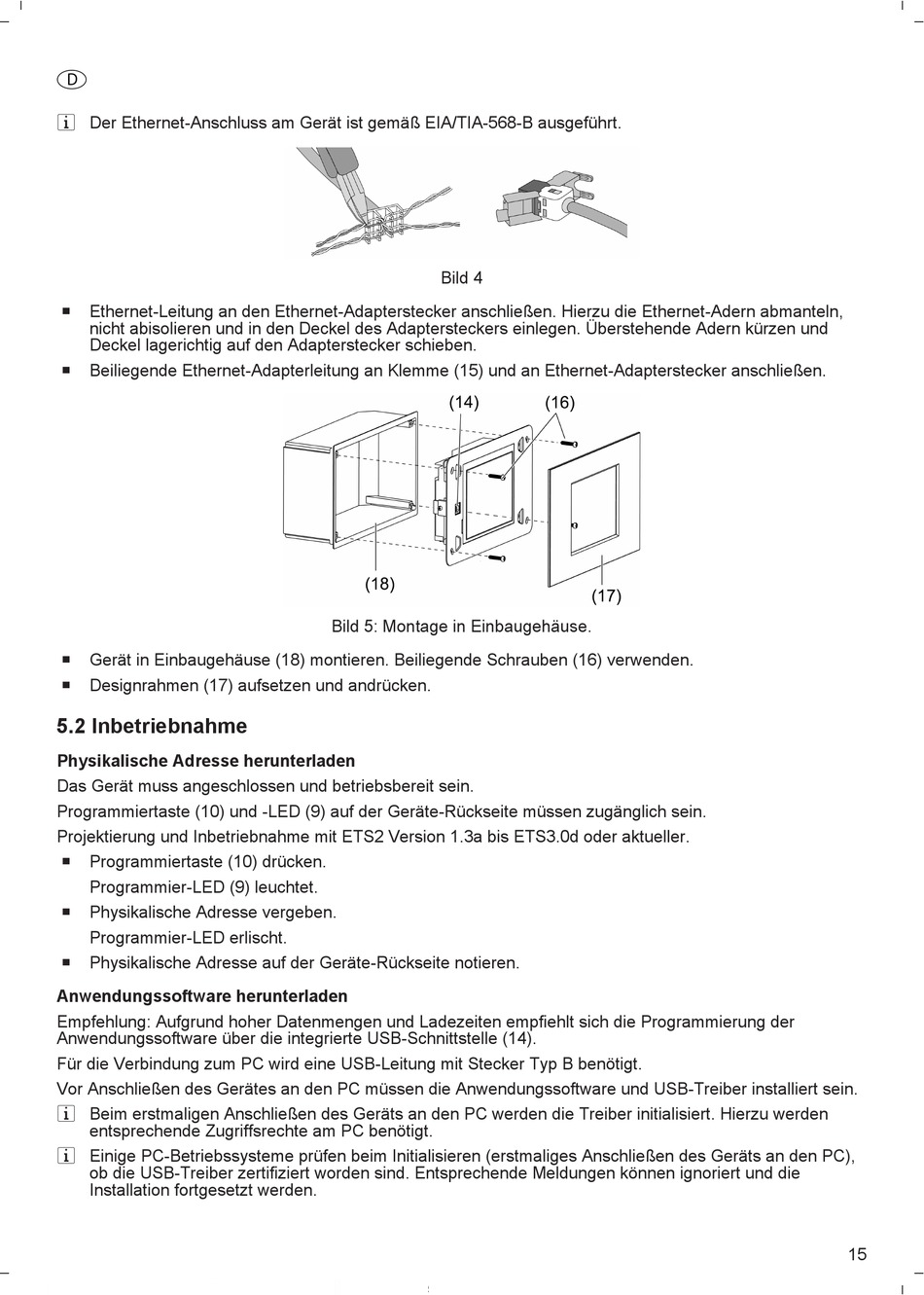

i Der Ethernet-Anschluss am Gerät ist gemäß EIA/TIA-568-B ausgeführt.
o Ethernet-Leitung an den Ethernet-Adapterstecker anschließen. Hierzu die Ethernet-Adern abmanteln,
nicht abisolieren und in den Deckel des Adaptersteckers einlegen. Überstehende Adern kürzen und
Deckel lagerichtig auf den Adapterstecker schieben.
o Beiliegende Ethernet-Adapterleitung an Klemme (15) und an Ethernet-Adapterstecker anschließen.
o Gerät in Einbaugehäuse (18) montieren. Beiliegende Schrauben (16) verwenden.
o Designrahmen (17) aufsetzen und andrücken.

5.2 Inbetriebnahme

Physikalische Adresse herunterladen
Das Gerät muss angeschlossen und betriebsbereit sein.
Programmiertaste (10) und -LED (9) auf der Geräte-Rückseite müssen zugänglich sein.
Projektierung und Inbetriebnahme mit ETS2 Version 1.3a bis ETS3.0d oder aktueller.
o Programmiertaste (10) drücken.
Programmier-LED (9) leuchtet.
o Physikalische Adresse vergeben.
Programmier-LED erlischt.
o Physikalische Adresse auf der Geräte-Rückseite notieren.
Anwendungssoftware herunterladen
Empfehlung: Aufgrund hoher Datenmengen und Ladezeiten empfiehlt sich die Programmierung der
Anwendungssoftware über die integrierte USB-Schnittstelle (14).
Für die Verbindung zum PC wird eine USB-Leitung mit Stecker Typ B benötigt.
Vor Anschließen des Gerätes an den PC müssen die Anwendungssoftware und USB-Treiber installiert sein.
i Beim erstmaligen Anschließen des Geräts an den PC werden die Treiber initialisiert. Hierzu werden
entsprechende Zugriffsrechte am PC benötigt.
i Einige PC-Betriebssysteme prüfen beim Initialisieren (erstmaliges Anschließen des Geräts an den PC),
ob die USB-Treiber zertifiziert worden sind. Entsprechende Meldungen können ignoriert und die
Installation fortgesetzt werden.
Bild 4
Bild 5: Montage in Einbaugehäuse.
