2.3
Aufbau
Sehen Sie sich vor dem Aufbau die Montageschritte genau an und führen Sie die Montage gemäß
der angegebenen Reihenfolge durch.
HINWEIS
+
Verschrauben Sie zunächst alle Teile lose und kontrollieren Sie deren richtige Passform.
Ziehen Sie die Schrauben mit Hilfe des Werkzeuges erst fest, wenn Sie dazu aufgefordert
werden.
Falls Sie Schwierigkeiten haben, die Grafi ken zu erkennen, empfehlen wir Ihnen, die im Webshop
hinterlegte PDF-Anleitung auf Ihrem Endgerät (z.B. Smartphone, Tablet oder PC) zu öff nen. Dort
haben Sie die Möglichkeit, näher heranzuzoomen. Bitte beachten Sie dabei, dass das Programm
Adobe Acrobat Reader auf Ihrem Endgerät installiert sein muss, um die Datei öff nen zu können.

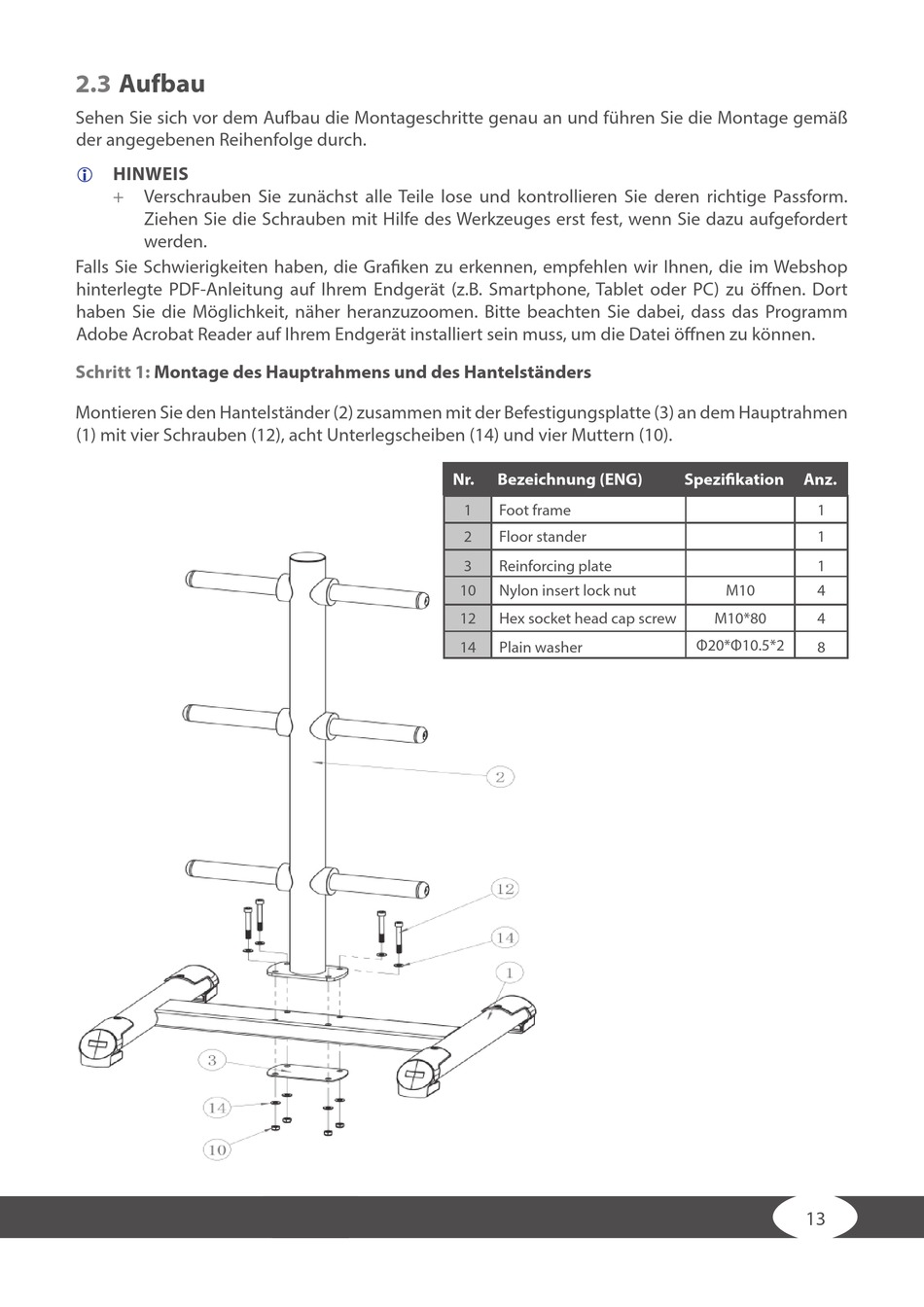

Schritt 1:
Montage des Hauptrahmens und des Hantelständers
Montieren Sie den Hantelständer (2) zusammen mit der Befestigungsplatte (3) an dem Hauptrahmen
(1) mit vier Schrauben (12), acht Unterlegscheiben (14) und vier Muttern (10).
Nr.
Bezeichnung (ENG)
1
Foot frame
2
Floor stander
3
Reinforcing plate
10
Nylon insert lock nut
12
Hex socket head cap screw
14
Plain washer
Spezifi kation
Anz.
1
1
1
M10
4
M10*80
4
Φ20*Φ10.5*2
8
13
