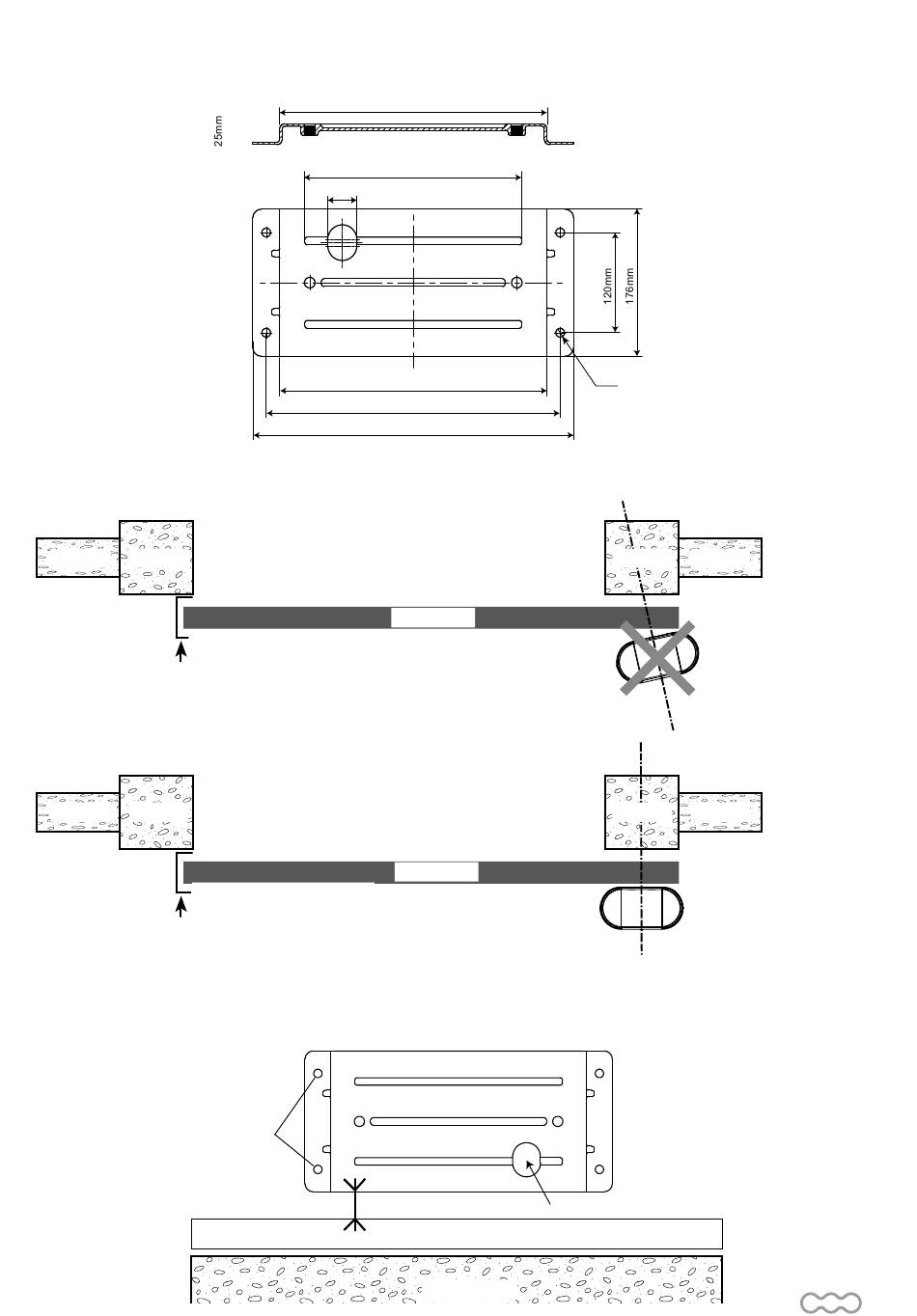

Positionieren Sie die Motorträgerplatte, um die Positionen Ihrer Bohrungen zu bestimmen. Sie muss perfekt
parallel zum Tor verlaufen:
WAND
SÄULE
MECHANISCHER
ANSCHLAG IHRES
PORTALS
WAND
SÄULE
MECHANISCHER
ANSCHLAG IHRES
PORTALS
Die Kante der Montageplatte muss 5 cm vom Rand des Tors entfernt sein.
BEFESTIGUNGSPUNKTE
FÜR DIE HALTERUNG
35mm
VUE DE DESSUS
DRAUFSICHT
Points de
fixation
support
5 cm
320mm
260mm
320mm
352mm
384mm
PORTAL
DRAUFSICHT
PORTAL
Passage câble 230V
Portail
PORTAL
Pilier
SÄUL
10.5mm
SÄULE
WAND
NON
SÄULE
WAND
OUI
Points de
BEFESTIGUNGSPUNKTE FÜR
fixation
DIE HALTERUNG
support
KABELDURCHLASS 230V
DE
5
