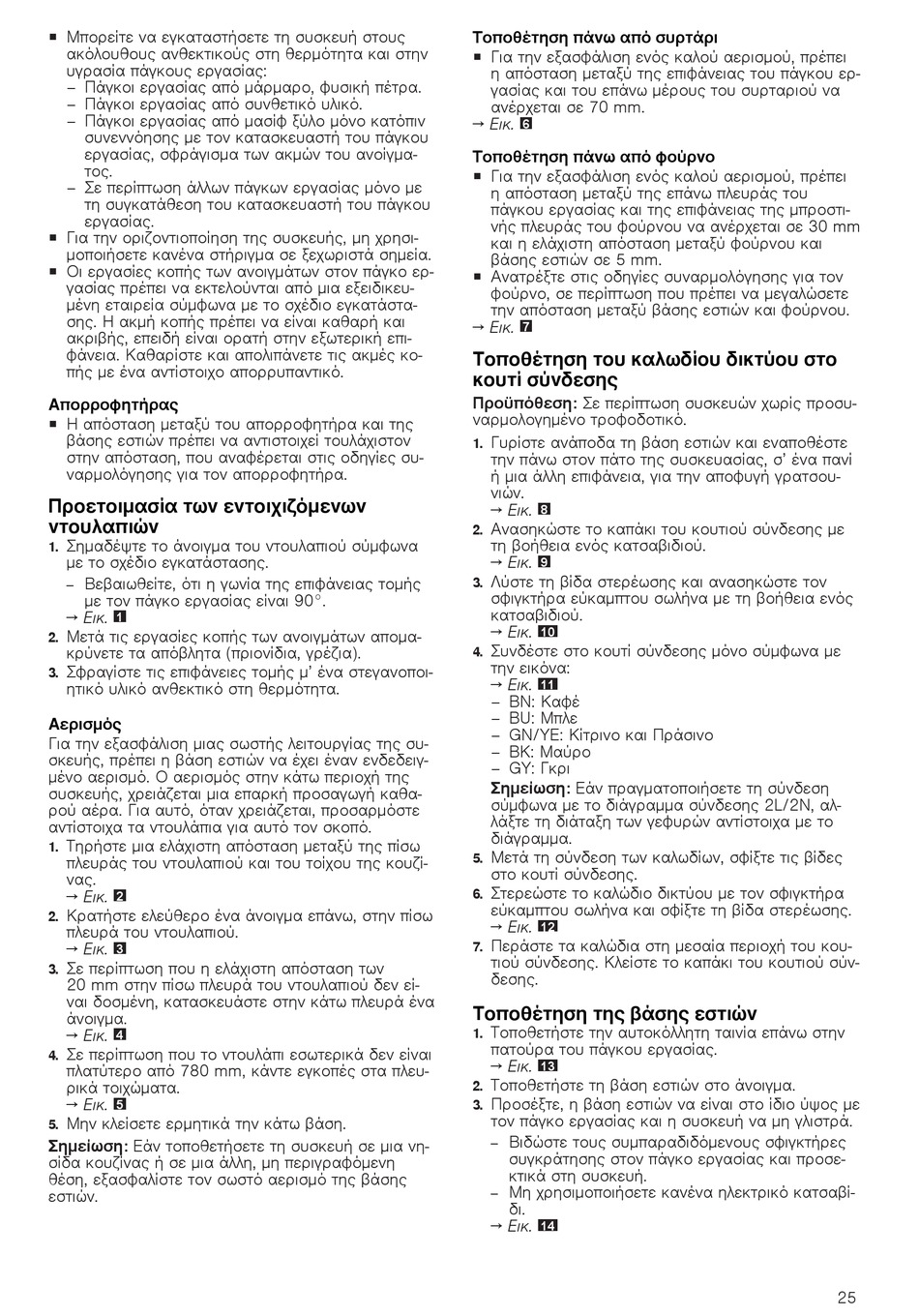

¡ Μπορείτε να εγκαταστήσετε τη συσκευή στους
ακόλουθους ανθεκτικούς στη θερμότητα και στην
υγρασία πάγκους εργασίας:
– Πάγκοι εργασίας από μάρμαρο, φυσική πέτρα.
– Πάγκοι εργασίας από συνθετικό υλικό.
– Πάγκοι εργασίας από μασίφ ξύλο μόνο κατόπιν
συνεννόησης με τον κατασκευαστή του πάγκου
εργασίας, σφράγισμα των ακμών του ανοίγμα-
τος.
– Σε περίπτωση άλλων πάγκων εργασίας μόνο με
τη συγκατάθεση του κατασκευαστή του πάγκου
εργασίας.
¡ Για την οριζοντιοποίηση της συσκευής, μη χρησι-
μοποιήσετε κανένα στήριγμα σε ξεχωριστά σημεία.
¡ Οι εργασίες κοπής των ανοιγμάτων στον πάγκο ερ-
γασίας πρέπει να εκτελούνται από μια εξειδικευ-
μένη εταιρεία σύμφωνα με το σχέδιο εγκατάστα-
σης. Η ακμή κοπής πρέπει να είναι καθαρή και
ακριβής, επειδή είναι ορατή στην εξωτερική επι-
φάνεια. Καθαρίστε και απολιπάνετε τις ακμές κο-
πής με ένα αντίστοιχο απορρυπαντικό.
Απορροφητήρας
¡ Η απόσταση μεταξύ του απορροφητήρα και της
βάσης εστιών πρέπει να αντιστοιχεί τουλάχιστον
στην απόσταση, που αναφέρεται στις οδηγίες συ-
ναρμολόγησης για τον απορροφητήρα.
Προετοιμασία των εντοιχιζόμενων
ντουλαπιών
Σημαδέψτε το άνοιγμα του ντουλαπιού σύμφωνα
1.
με το σχέδιο εγκατάστασης.
Βεβαιωθείτε, ότι η γωνία της επιφάνειας τομής
με τον πάγκο εργασίας είναι 90°.
→ Εικ.
1
Μετά τις εργασίες κοπής των ανοιγμάτων απομα-
2.
κρύνετε τα απόβλητα (πριονίδια, γρέζια).
Σφραγίστε τις επιφάνειες τομής μ' ένα στεγανοποι-
3.
ητικό υλικό ανθεκτικό στη θερμότητα.
Αερισμός
Για την εξασφάλιση μιας σωστής λειτουργίας της συ-
σκευής, πρέπει η βάση εστιών να έχει έναν ενδεδειγ-
μένο αερισμό. Ο αερισμός στην κάτω περιοχή της
συσκευής, χρειάζεται μια επαρκή προσαγωγή καθα-
ρού αέρα. Για αυτό, όταν χρειάζεται, προσαρμόστε
αντίστοιχα τα ντουλάπια για αυτό τον σκοπό.
Τηρήστε μια ελάχιστη απόσταση μεταξύ της πίσω
1.
πλευράς του ντουλαπιού και του τοίχου της κουζί-
νας.
→ Εικ.
2
Κρατήστε ελεύθερο ένα άνοιγμα επάνω, στην πίσω
2.
πλευρά του ντουλαπιού.
→ Εικ.
3
Σε περίπτωση που η ελάχιστη απόσταση των
3.
20 mm στην πίσω πλευρά του ντουλαπιού δεν εί-
ναι δοσμένη, κατασκευάστε στην κάτω πλευρά ένα
άνοιγμα.
→ Εικ.
4
Σε περίπτωση που το ντουλάπι εσωτερικά δεν είναι
4.
πλατύτερο από 780 mm, κάντε εγκοπές στα πλευ-
ρικά τοιχώματα.
→ Εικ.
5
Μην κλείσετε ερμητικά την κάτω βάση.
5.
Σημείωση: Εάν τοποθετήσετε τη συσκευή σε μια νη-
σίδα κουζίνας ή σε μια άλλη, μη περιγραφόμενη
θέση, εξασφαλίστε τον σωστό αερισμό της βάσης
εστιών.
Τοποθέτηση πάνω από συρτάρι
¡ Για την εξασφάλιση ενός καλού αερισμού, πρέπει
η απόσταση μεταξύ της επιφάνειας του πάγκου ερ-
γασίας και του επάνω μέρους του συρταριού να
ανέρχεται σε 70 mm.
→ Εικ.
6
Τοποθέτηση πάνω από φούρνο
¡ Για την εξασφάλιση ενός καλού αερισμού, πρέπει
η απόσταση μεταξύ της επάνω πλευράς του
πάγκου εργασίας και της επιφάνειας της μπροστι-
νής πλευράς του φούρνου να ανέρχεται σε 30 mm
και η ελάχιστη απόσταση μεταξύ φούρνου και
βάσης εστιών σε 5 mm.
¡ Ανατρέξτε στις οδηγίες συναρμολόγησης για τον
φούρνο, σε περίπτωση που πρέπει να μεγαλώσετε
την απόσταση μεταξύ βάσης εστιών και φούρνου.
→ Εικ.
7
Τοποθέτηση του καλωδίου δικτύου στο
κουτί σύνδεσης
Προϋπόθεση: Σε περίπτωση συσκευών χωρίς προσυ-
ναρμολογημένο τροφοδοτικό.
Γυρίστε ανάποδα τη βάση εστιών και εναποθέστε
1.
την πάνω στον πάτο της συσκευασίας, σ' ένα πανί
ή μια άλλη επιφάνεια, για την αποφυγή γρατσου-
νιών.
→ Εικ.
8
Ανασηκώστε το καπάκι του κουτιού σύνδεσης με
2.
τη βοήθεια ενός κατσαβιδιού.
→ Εικ.
9
Λύστε τη βίδα στερέωσης και ανασηκώστε τον
3.
σφιγκτήρα εύκαμπτου σωλήνα με τη βοήθεια ενός
κατσαβιδιού.
→ Εικ.
10
Συνδέστε στο κουτί σύνδεσης μόνο σύμφωνα με
4.
την εικόνα:
→ Εικ.
11
– BN: Καφέ
– BU: Μπλε
– GN/YE: Κίτρινο και Πράσινο
– BK: Μαύρο
– GY: Γκρι
Σημείωση: Εάν πραγματοποιήσετε τη σύνδεση
σύμφωνα με το διάγραμμα σύνδεσης 2L/2N, αλ-
λάξτε τη διάταξη των γεφυρών αντίστοιχα με το
διάγραμμα.
Μετά τη σύνδεση των καλωδίων, σφίξτε τις βίδες
5.
στο κουτί σύνδεσης.
Στερεώστε το καλώδιο δικτύου με τον σφιγκτήρα
6.
εύκαμπτου σωλήνα και σφίξτε τη βίδα στερέωσης.
→ Εικ.
12
Περάστε τα καλώδια στη μεσαία περιοχή του κου-
7.
τιού σύνδεσης. Κλείστε το καπάκι του κουτιού σύν-
δεσης.
Τοποθέτηση της βάσης εστιών
Τοποθετήστε την αυτοκόλλητη ταινία επάνω στην
1.
πατούρα του πάγκου εργασίας.
→ Εικ.
13
Τοποθετήστε τη βάση εστιών στο άνοιγμα.
2.
Προσέξτε, η βάση εστιών να είναι στο ίδιο ύψος με
3.
τον πάγκο εργασίας και η συσκευή να μη γλιστρά.
Βιδώστε τους συμπαραδιδόμενους σφιγκτήρες
συγκράτησης στον πάγκο εργασίας και προσε-
κτικά στη συσκευή.
Μη χρησιμοποιήσετε κανένα ηλεκτρικό κατσαβί-
δι.
→ Εικ.
14
25
