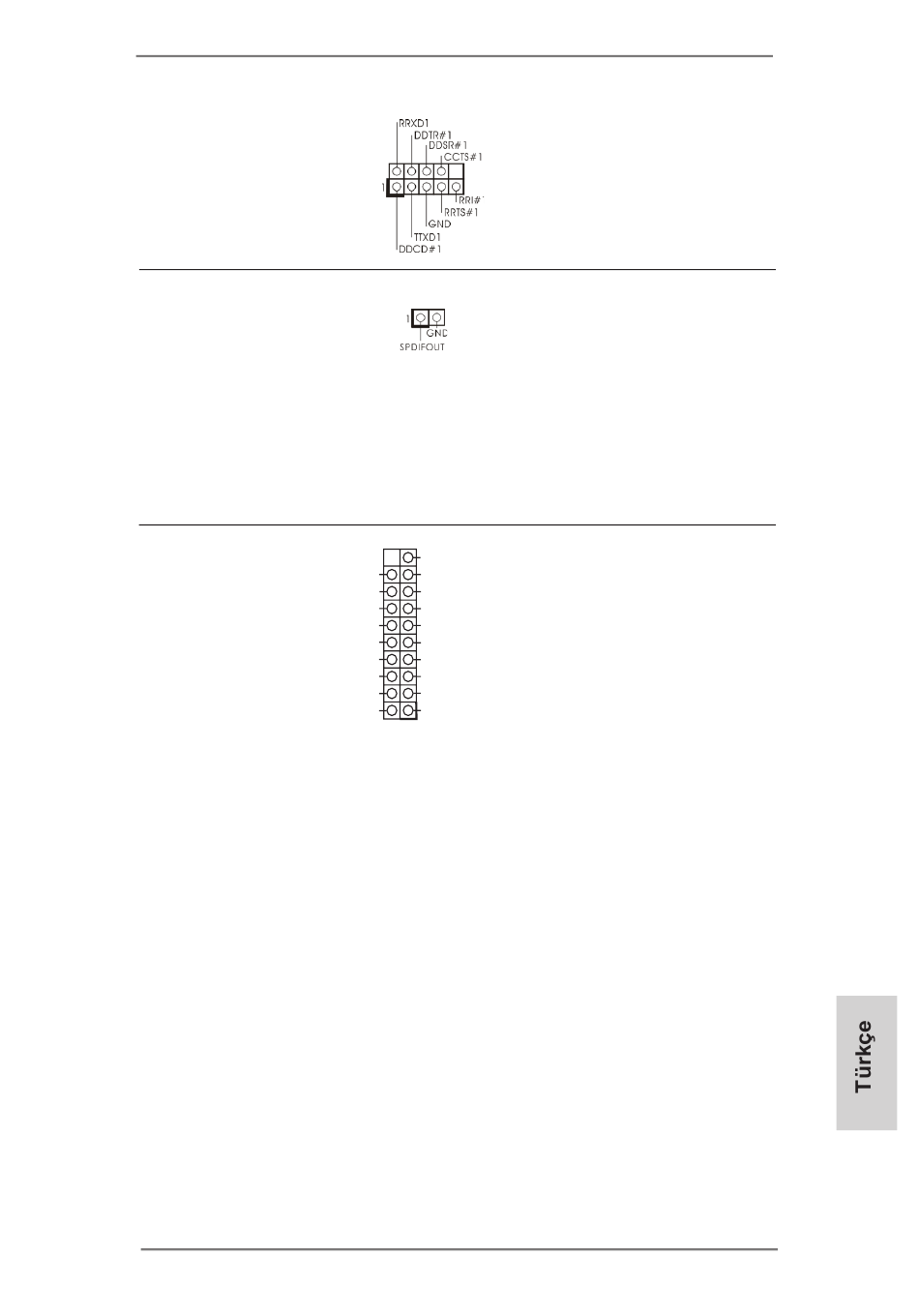

Seri port Fişi
(9-pinli COM1)
(bkz. s.2 No. 30)
HDMI_SPDIF Fişi
(2-pinli HDMI_SPDIF1)
(bkz. s.2 No. 31)
USB 3.0 Fişleri
(19-pinli USB3_2_3)
(bkz. s.2 No. 38) IntA_P2_SSRX-
IntA_P2_SSRX+
IntA_P2_SSTX-
IntA_P2_SSTX+
ASRock 970 Extreme3 R2.0 Motherboard
Vbus Vbus
Vbus IntA_P3_SSRX-
IntA_P3_SSRX+
GND
GND IntA_P3_SSTX-
IntA_P3_SSTX+
GND
IntA_P3_D-
GND
IntA_P2_D- IntA_P3_D+
IntA_P2_D+
DUMMY
Bu COM1 fişi bir seri port
modülünü destekler.
HDMI_SPDIF fişi, SPDIF ses
çıkışını HDMI VGA kartına
sağlar, sistemin HDMI Dijital
TV/projektör/LCD cihazlarını
bağlamasına izin verir. Lütfen
HDMI VGA kartının
HDMI_SPDIF konektörünü bu
fişe bağlayın.
I/O panelinde bulunan iki adet
varsayılan USB 3.0 bağlantı
noktasının yanı sıra, bu ana
kart üzerinde bir adet USB 3.0
bağlantısı bulunur. Bu USB 3.0
bağlantısı iki adet USB 3.0
bağlantı noktasını
destekleyebilir.
