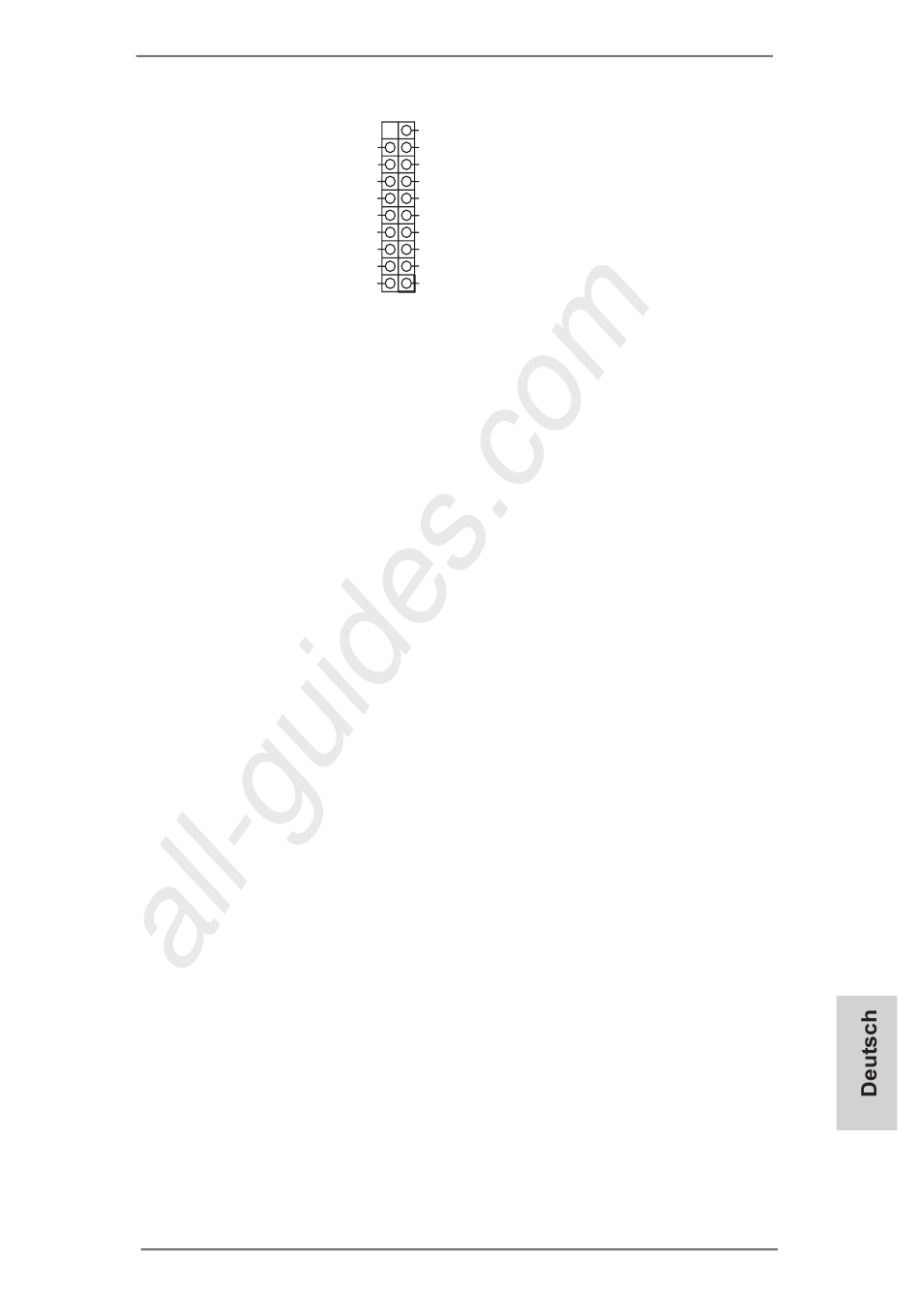

USB 3.0-Header
(19-pol. USB3_2_3)
(siehe S.2 - No. 38) IntA_P2_SSRX-
IntA_P2_SSRX+
IntA_P2_SSTX-
IntA_P2_SSTX+
ASRock 970 Extreme3 R2.0 Motherboard
Vbus Vbus
Vbus IntA_P3_SSRX-
IntA_P3_SSRX+
GND
GND IntA_P3_SSTX-
IntA_P3_SSTX+
GND
GND IntA_P3_D-
IntA_P2_D- IntA_P3_D+
IntA_P2_D+ DUMMY
Neben zwei Standard-USB
3.0-Ports am E/A-Panel
befindet sich ein USB 3.0-
Header an diesem
Motherboard. Dieser USB 3.0-
Header kann zwei USB 3.0-
Ports unterstützen.
