9. Inbetriebnahme
9.1 Sicherheitsvorkehrungen
a) Wenn die Sicherheitsvorrichtungen defekt sind oder Auffälligkeiten aufweisen, darf die Maschine
keinesfalls in Betrieb genommen werden!
b) Kontrollieren Sie alle Verbindungen auf einen festen Sitz und ihre Funktionsfähigkeit.
c) Stellen sie sicher, dass Sie die Luft in dem Reifen vollständig abgelassen ist und entfernen Sie alle
Radgewichte von der Felge.
9.2 Funktionstests
-
Betätigen Sie das Drehrichtungs-Pedal (1), dabei sollte sich der Drehteller im Uhrzeigersinn drehen.
-
Ziehen Sie das Drehrichtungs-Pedal (1), indem Sie mit der Fußspitze unter das Pedal gehen und
dieses nach oben bewegen. Dabei sollte sich der Drehteller gegen den Uhrzeigersinn drehen.
-
Drücken Sie das Abdrücker-Pedal, um den Abdrückarm zu öffnen. Lösen sie es um Ihn wieder zu
schließen.
-
Betätigen Sie das Spannbacken-Pedal um die vier Backen zu öffnen, drücken Sie dieses wieder, um
die Backen zu schließen. Halten Sie das Pedal in Mittelstellung um die Backen in der momentanen
Position zu halten.
-
Betätigen Sie den Verriegelungsgriff. Anschließend wird der horizontale und vertikale Arm in dieser
Position arretiert. Dabei wird der Montagekopf etwa 2 – 3 mm automatisch von der Kante der
Felge angehoben.

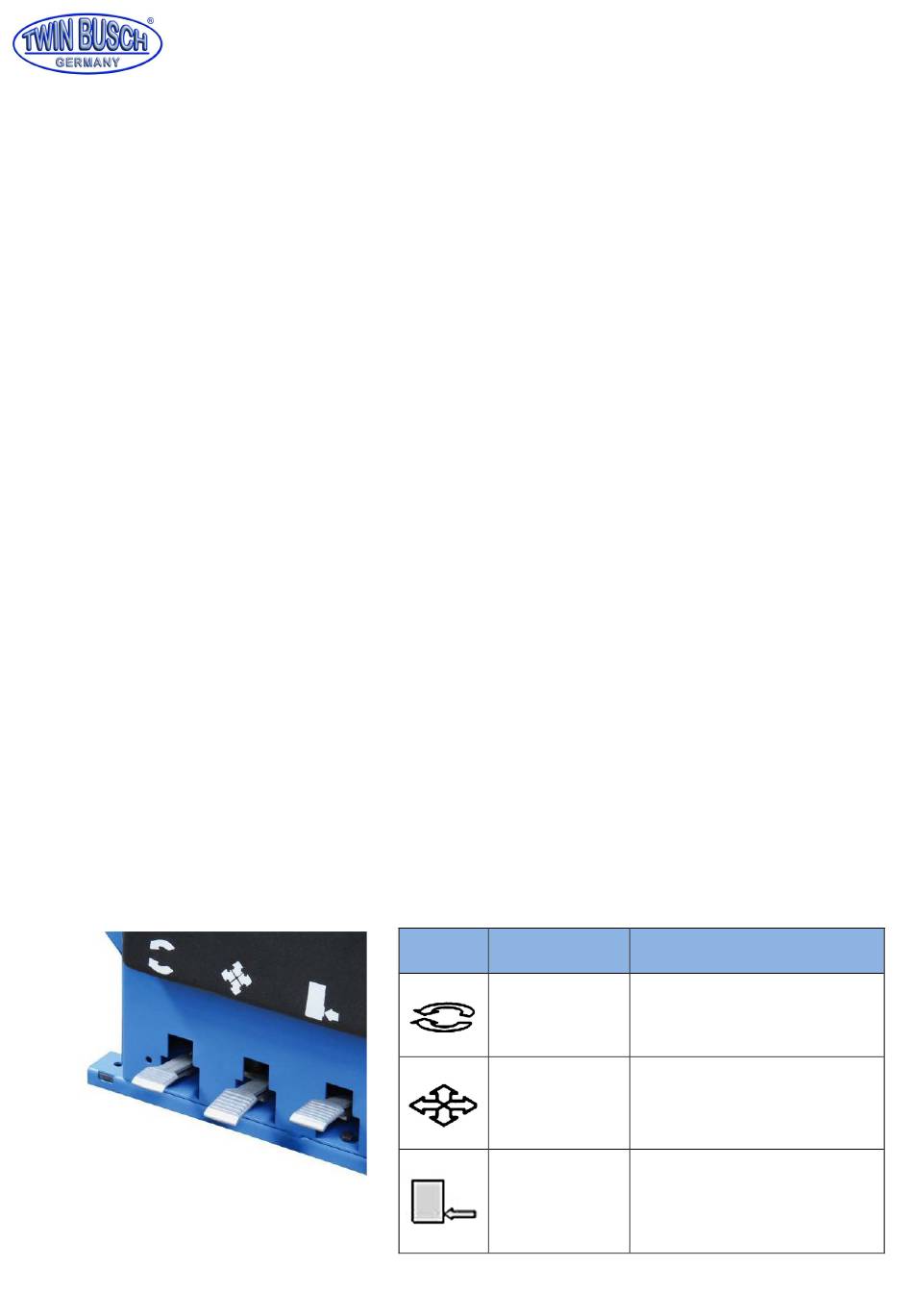

9.3 Beschreibung der Bedieneinheit
Druckfehler, Irrtümer und Änderungen vorbehalten.
Handbuch Reifenmontagemaschine TWX-610
Symbol
Beschreibung
Montageteller
Drehrichtungs-
Pedal
Spannbacken-
Pedal
Reifen-Abdrücker-
Pedal
Funktion
Wird verwendet, um den Drehtisch
im Uhrzeigersinn / gegen den
Uhrzeigersinn zu drehen.
Wird verwendet, um die vier
Backen auf dem Drehteller zu
öffnen oder zu schließen.
Wird verwendet, um den
Abdrückerarm zu betreiben.
Seite | 9
