Security-Center SG1710 Installationsanleitung Seite 8

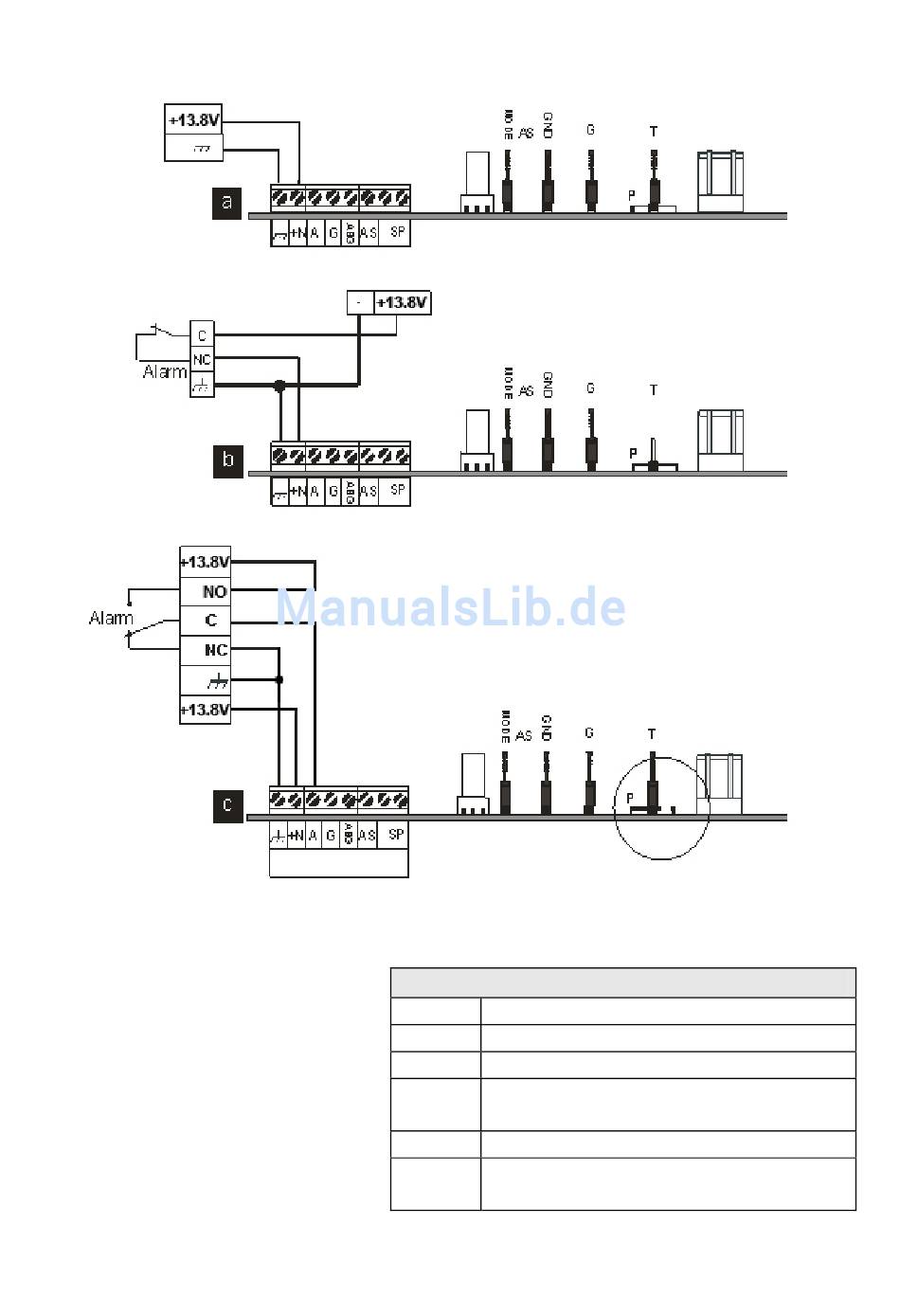

Abb. 3: Anschlussbeispiele
a) Automatikmodus mit
10 min. max. Alarmdauer
b) Automatikmodus mit
3 min. max. Alarmdauer
c) Automatikmodus mit
positiver Polarität an der
Klemme [A]
BESCHREIBUNG DER KLEMMEN
[SP] Klemmen Exponentialsirene
[+N] Betriebsspannung 13.8V
[M]┴ Masse
[A] Alarmeingang
(Polarität wählen)
[G] Störungsausgang (NC gegen Masse)
[AS] Sabotageausgang (NC)
[ASG]
8
