P8AP
1

Etendue de la livraison

1 capteur de pression absolue P8AP
1 manuel d'emploi
2

Champ d'application

Les capteurs de pression absolue de la série P8AP sont conçus pour mesurer
des pressions statiques et dynamiques de liquides et de gaz. Ils sont
disponibles pour les étendues de mesure suivantes : 0...10, 0...20, 0...50,
0...100, 0...200 et 0...500 bars. Les petits capteurs maniables permettent une
utilisation dans toute position, même si la place disponible est restreinte.
3 Structure mécanique
En version standard, les capteurs de pression P8AP sont munis d'un tube de
raccordement (∅10 mm). Il existe également d'autres variantes (voir le
chapitre 6, Options).
En cas de sollicitations mécaniques importantes dues à des vibrations ou des
oscillations et en cas de mesures de pression dynamiques, nous conseillons,
pour des raisons de sécurité, d'utiliser des raccords à bague de serrage tels
qu'ils existent dans la version standard.
Il est possible de combiner tous les raccords à vis avec bague de serrage ou
auto-coupante usuels avec le P8A. Le principe des raccords à vis avec bague
de serrage ou à olive sertie est représenté sur la Fig. 3.1 en prenant
l'exemple d'un raccord à vis avec bague progressive de la société Ermeto
Armaturen GmbH.
Ecrou raccord avant

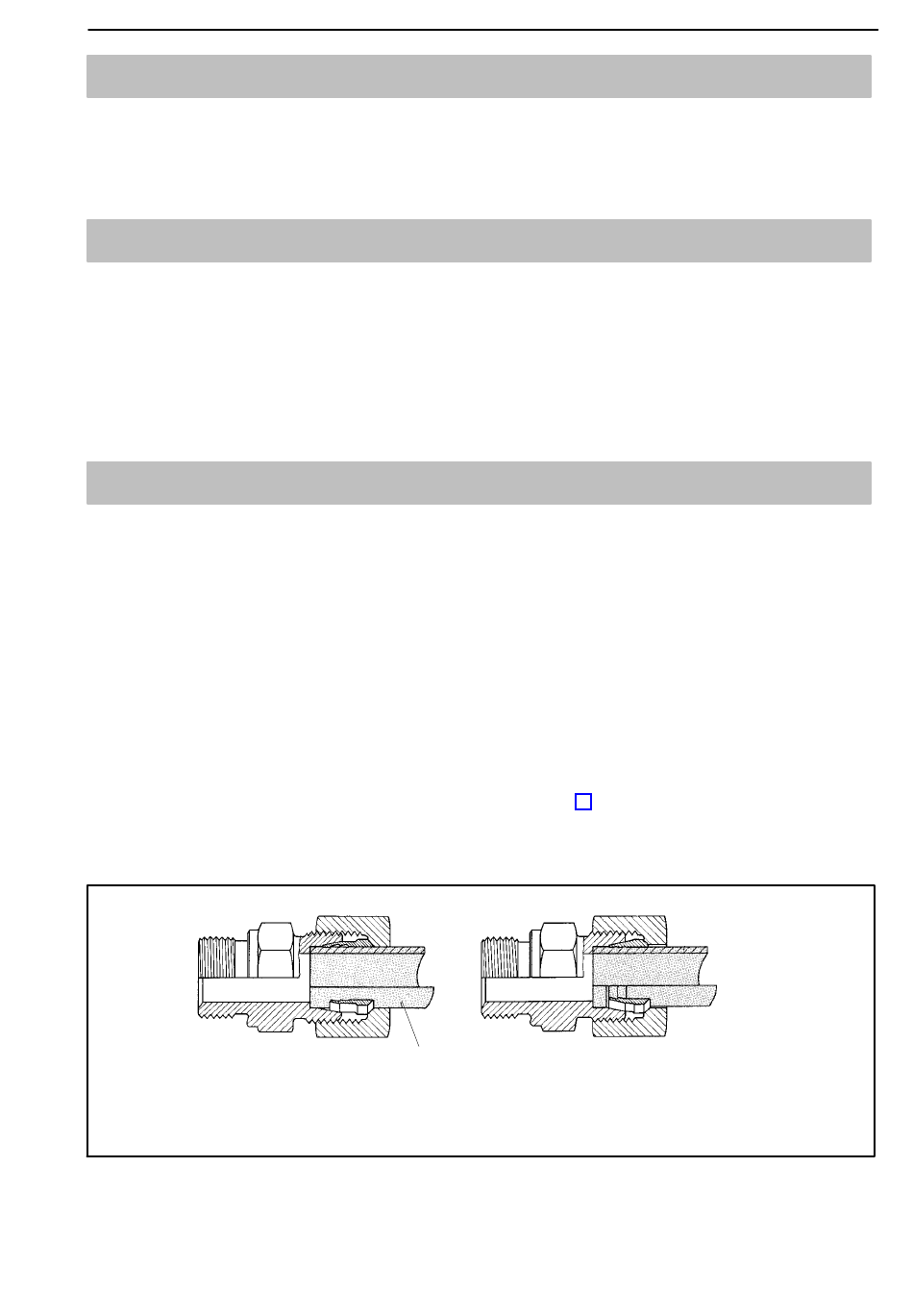

Fig. 3.1: Principe d'un raccord à vis avec bague de serrage ou à olive sertie
A2079-3.1 en/de/fr/it/es
Tube du P8AP
serrage
Ecrou raccord après
serrage
