P8AP
1

Lieferumfang

1 Absolutdruckaufnehmer P8AP
1 Bedienungsanleitung
2

Anwendungsbereich

Die Absolutdruckaufnehmer der Typenreihe P8AP eignen sich zum Messen
statischer und dynamischer Flüssigkeits- und Gasdrücke. Sie sind lieferbar für
die Messbereiche 0...10, 0...20, 0...50, 0...100, 0...200 sowie 0...500 bar. Die
kleinen und handlichen Aufnehmer erlauben unabhängig von der Einbaulage
den Einsatz auch bei beengten Raumverhältnissen.
3

Mechanischer Aufbau

Die Druckaufnehmer P8AP sind als Standardausprägung mit einem An-
schlusstubus (∅10 mm) versehen. Es stehen auch andere Varianten zur Ver-
fügung (siehe Kapitel6, Optionen).
Bei hohen mechanischen Belastungen durch Vibratationen oder Schwingun-
gen und bei dynamischen Druckmessungen empfehlen wir aus Sicherheits-
gründen Klemmringverschraubungen wie sie in der Standardausprägung rea-
lisiert sind.
Alle handelsüblichen Schneid- und Klemmringverschraubungen können beim
Einbau mit dem P8A kombiniert werden. Das Prinzip der Schneidringver-
schraubungen ist in Abb. 3.1 am Beispiel einer Progressivring-Verschraubung
der Firma Ermeto Armaturen GmbH dargestellt.
Überwurfmutter vor

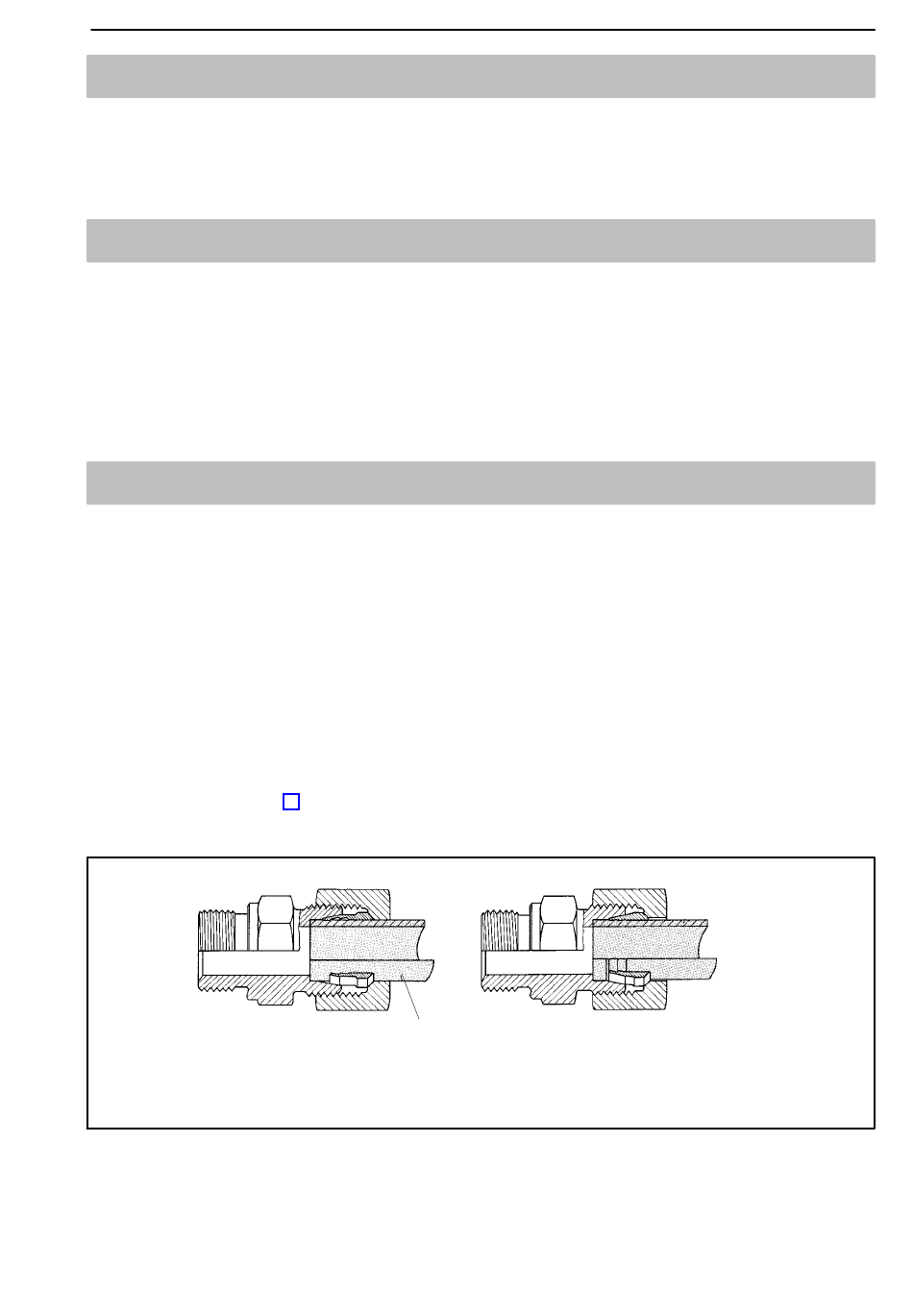

Abb. 3.1: Prinzip einer Schneidringverschraubung
A2079-3.1 en/de/fr/it/es
Tubus des P8AP
dem Anzug
Überwurfmutter nach
dem Anzug
