Montage und Service

ANWENDERHINWEIS
Montage- und Servicearbeiten dürfen
grundsätzlich nur von einer Heizungsfach-
firma ausgeführt werden.
! Heizungsanlage stromlos schalten.
! Nur bei Gas als Brennstoff: Gasabsperrhahn schlie-
ßen.
2.1

Raumstation eS 73 am Bedienmodul montieren

Die Raumstation eS 73 kann entweder in einem Wohn-
raum (siehe technische Unterlage zur Raumstation
eS 73) oder am Bedienmodul BM 10 montiert werden.

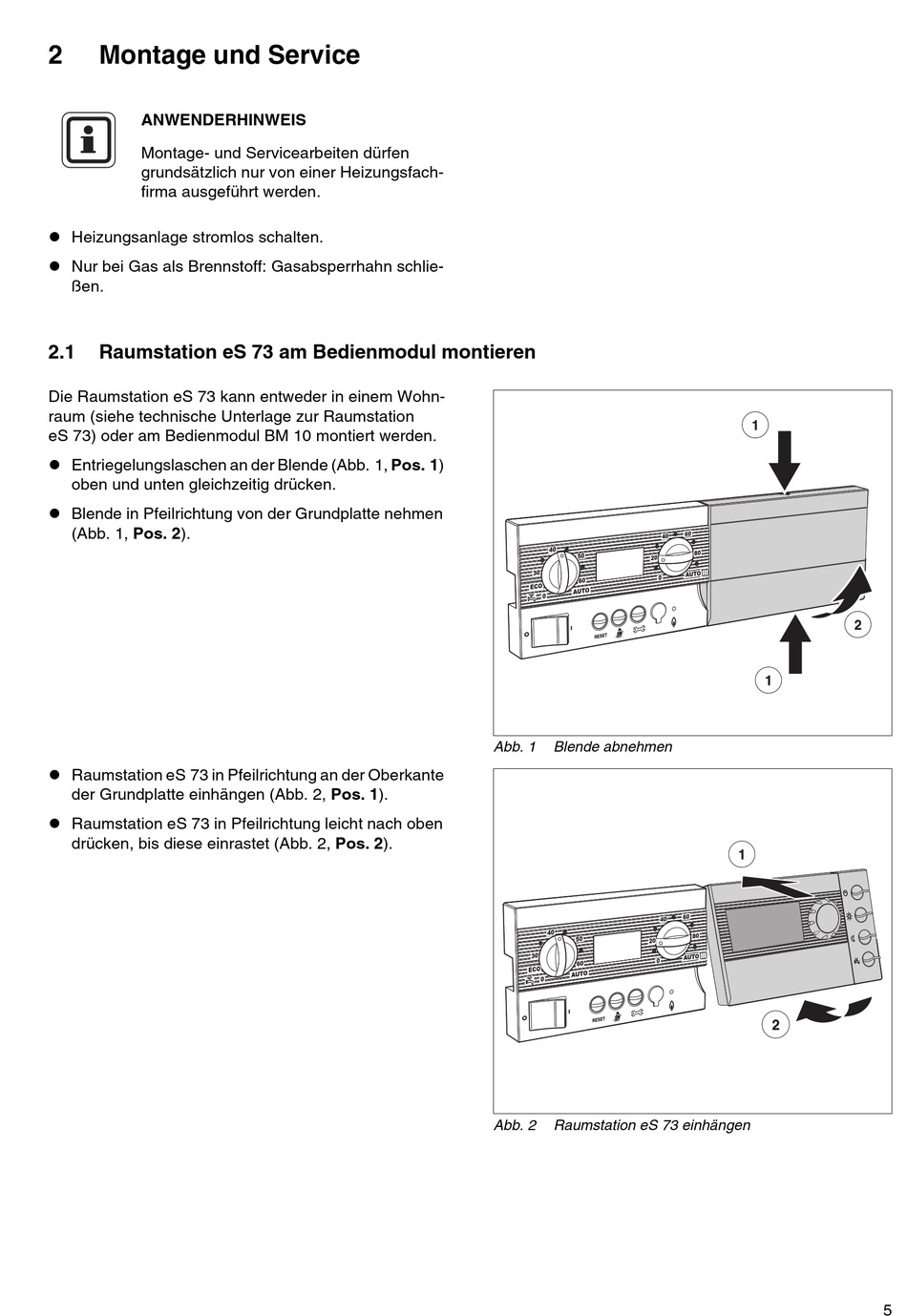

! Entriegelungslaschen an der Blende (Abb. 1, Pos. 1)
oben und unten gleichzeitig drücken.
! Blende in Pfeilrichtung von der Grundplatte nehmen
(Abb. 1, Pos. 2).
! Raumstation eS 73 in Pfeilrichtung an der Oberkante
der Grundplatte einhängen (Abb. 2, Pos. 1).
! Raumstation eS 73 in Pfeilrichtung leicht nach oben
drücken, bis diese einrastet (Abb. 2, Pos. 2).
Abb. 1 Blende abnehmen
Abb. 2 Raumstation eS 73 einhängen
5
