einen langen Piepton und durch einen * im Display. Jetzt kann der Motor wieder abgeschaltet und die
Messwerte in Ruhe abgelesen werden. Ein weiterer langer
normalen Anzeige.
Selbstverständlich eignet sich der Drehzahlmesser auch genauso gut für Verbrennungsmotore.

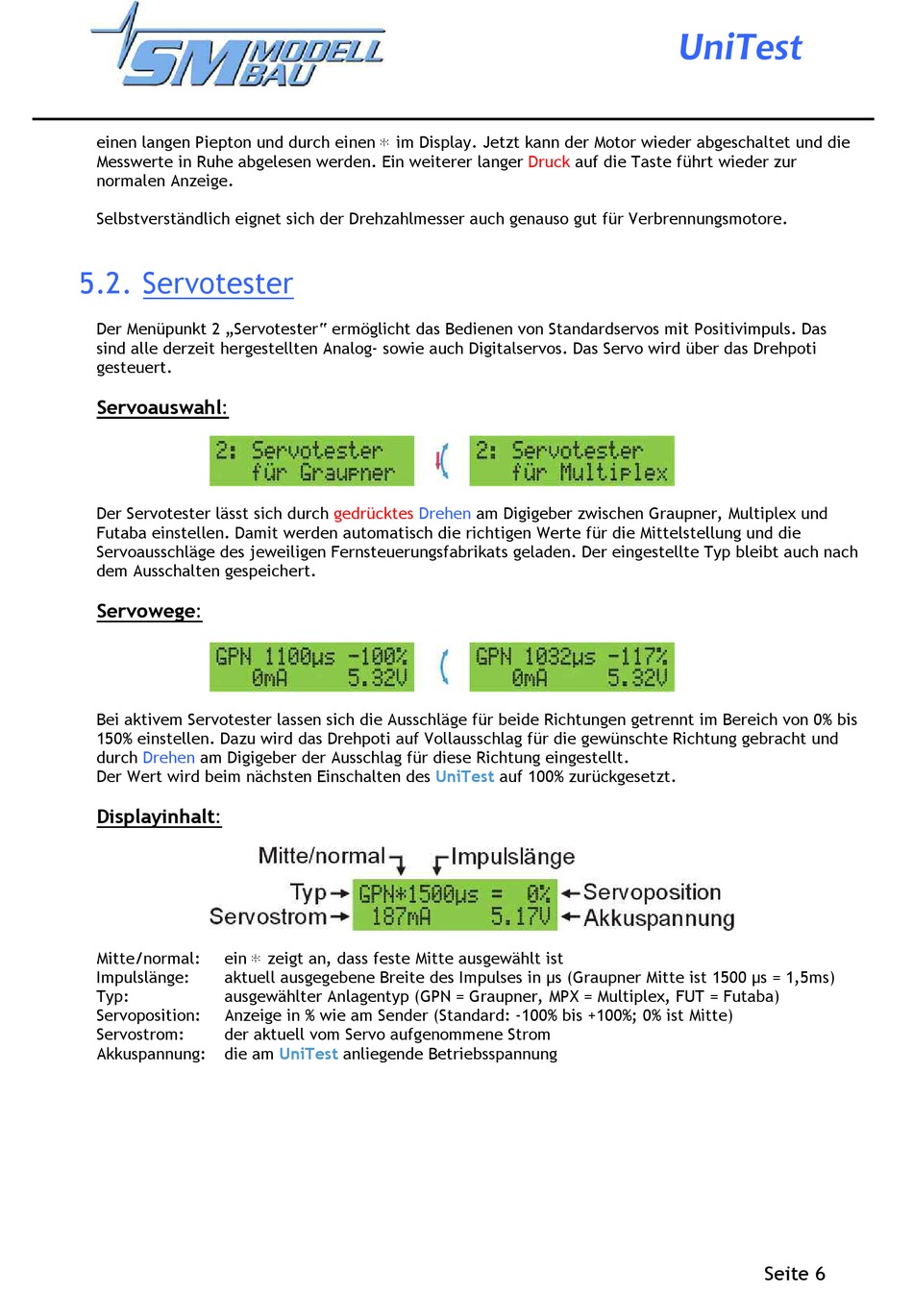

5.2. Servotester

Der Menüpunkt 2 „Servotester" ermöglicht das Bedienen von Standardservos mit Positivimpuls. Das
sind alle derzeit hergestellten Analog- sowie auch Digitalservos. Das Servo wird über das Drehpoti
gesteuert.
Servoauswahl:
Der Servotester lässt sich durch
Futaba einstellen. Damit werden automatisch die richtigen Werte für die Mittelstellung und die
Servoausschläge des jeweiligen Fernsteuerungsfabrikats geladen. Der eingestellte Typ bleibt auch nach
dem Ausschalten gespeichert.
Servowege:
Bei aktivem Servotester lassen sich die Ausschläge für beide Richtungen getrennt im Bereich von 0% bis
150% einstellen. Dazu wird das Drehpoti auf Vollausschlag für die gewünschte Richtung gebracht und
durch Drehen am Digigeber der Ausschlag für diese Richtung eingestellt.
Der Wert wird beim nächsten Einschalten des
Displayinhalt:
Mitte/normal: ein * zeigt an, dass feste Mitte ausgewählt ist
Impulslänge: aktuell ausgegebene Breite des Impulses in 4s (Graupner Mitte ist 1500 4s = 1,5ms)
Typ: ausgewählter Anlagentyp (GPN = Graupner, MPX = Multiplex, FUT = Futaba)
Servoposition: Anzeige in % wie am Sender (Standard: -100% bis +100%; 0% ist Mitte)
Servostrom: der aktuell vom Servo aufgenommene Strom
Akkuspannung: die am
gedrücktes Drehen
UniTest
UniTest anliegende Betriebsspannung
Druck auf die Taste führt wieder zur
am Digigeber zwischen Graupner, Multiplex und
auf 100% zurückgesetzt.
UniTest
Seite 6
