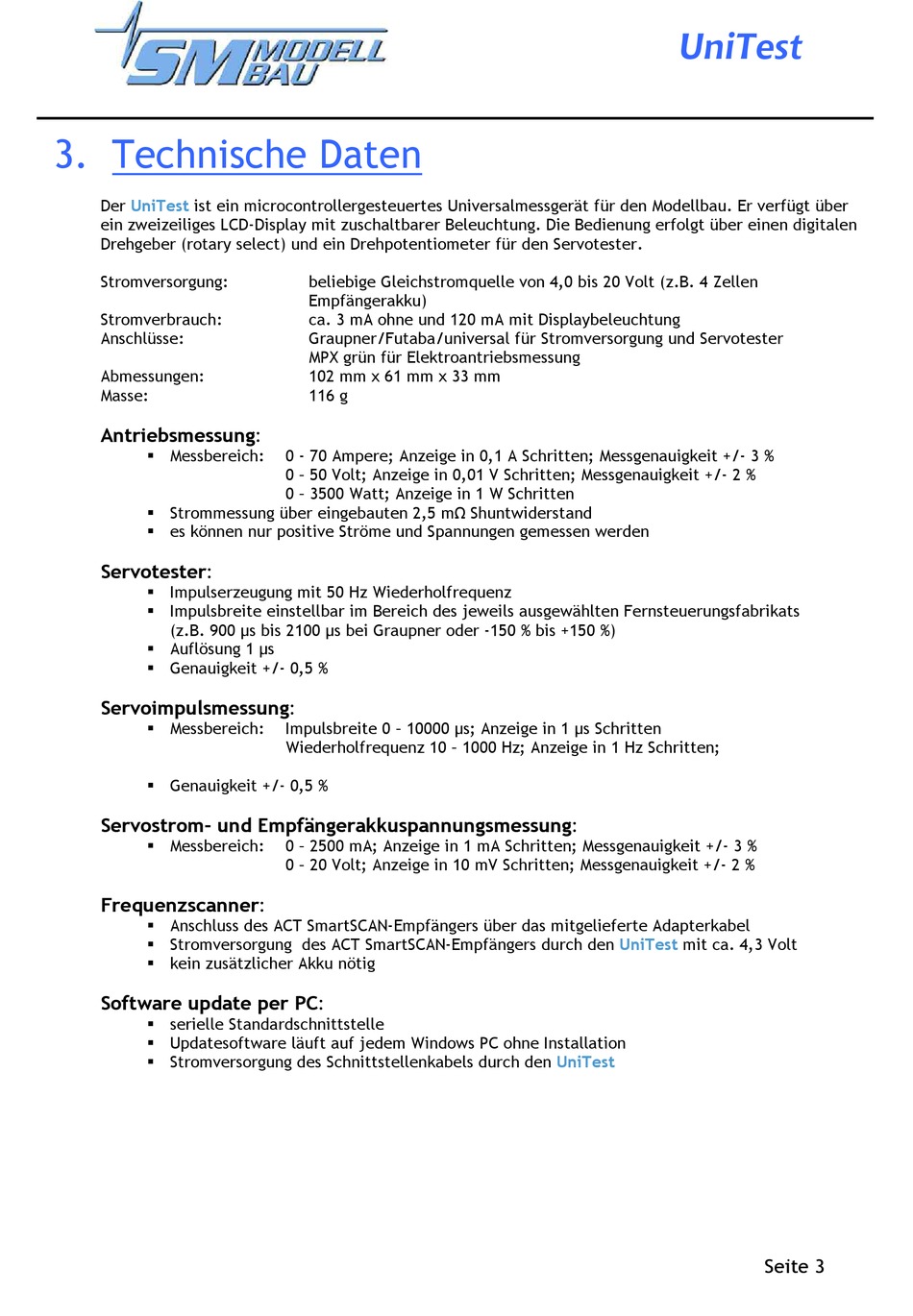

3. Technische Daten

Der UniTest ist ein microcontrollergesteuertes Universalmessgerät für den Modellbau. Er verfügt über
ein zweizeiliges LCD-Display mit zuschaltbarer Beleuchtung. Die Bedienung erfolgt über einen digitalen
Drehgeber (rotary select) und ein Drehpotentiometer für den Servotester.
Stromversorgung:
Stromverbrauch:
Anschlüsse:
Abmessungen:
Masse:
Antriebsmessung:
Messbereich:
Strommessung über eingebauten 2,5 mL Shuntwiderstand
es können nur positive Ströme und Spannungen gemessen werden
Servotester:
Impulserzeugung mit 50 Hz Wiederholfrequenz
Impulsbreite einstellbar im Bereich des jeweils ausgewählten Fernsteuerungsfabrikats
(z.B. 900 4s bis 2100 4s bei Graupner oder -150 % bis +150 %)
Auflösung 1 4s
Genauigkeit +/- 0,5 %
Servoimpulsmessung:
Messbereich:
Genauigkeit +/- 0,5 %
Servostrom- und Empfängerakkuspannungsmessung:
Messbereich:
Frequenzscanner:
Anschluss des ACT SmartSCAN-Empfängers über das mitgelieferte Adapterkabel
Stromversorgung des ACT SmartSCAN-Empfängers durch den
kein zusätzlicher Akku nötig
Software update per PC:
serielle Standardschnittstelle
Updatesoftware läuft auf jedem Windows PC ohne Installation
Stromversorgung des Schnittstellenkabels durch den
beliebige Gleichstromquelle von 4,0 bis 20 Volt (z.B. 4 Zellen
Empfängerakku)
ca. 3 mA ohne und 120 mA mit Displaybeleuchtung
Graupner/Futaba/universal für Stromversorgung und Servotester
MPX grün für Elektroantriebsmessung
102 mm x 61 mm x 33 mm
116 g
0 - 70 Ampere; Anzeige in 0,1 A Schritten; Messgenauigkeit +/- 3 %
0 – 50 Volt; Anzeige in 0,01 V Schritten; Messgenauigkeit +/- 2 %
0 – 3500 Watt; Anzeige in 1 W Schritten
Impulsbreite 0 – 10000 4s; Anzeige in 1 4s Schritten
Wiederholfrequenz 10 – 1000 Hz; Anzeige in 1 Hz Schritten;
0 – 2500 mA; Anzeige in 1 mA Schritten; Messgenauigkeit +/- 3 %
0 – 20 Volt; Anzeige in 10 mV Schritten; Messgenauigkeit +/- 2 %
UniTest
UniTest mit ca. 4,3 Volt
UniTest
