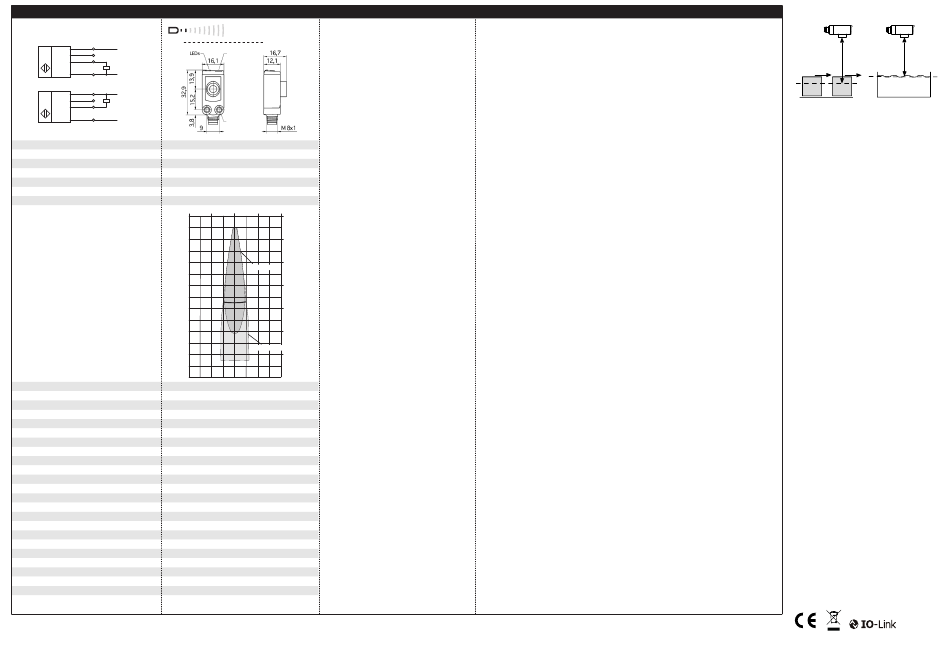

Technische Daten
1
+U
B
2
Com
U
4
F
3
-U
B
1 Push-Pull-Ausgang in pnp Beschaltung
1
+U
B
2
Com
U
4
F
3
-U
B
1 Push-Pull-Ausgang in npn Beschaltung
Blindzone
20 mm
Betriebstastweite
150 mm
Grenztastweite
250 mm
Öffnungswinkel der Schallkeule
Siehe Erfassungsbereich
Ultraschall-Frequenz
380 kHz
Auflösung, Abtastrate
0,10 mm
Wiederholgenauigkeit
± 0,15 %
Erfassungsbereiche
8 cm
bei unterschiedlichen Objekten:
Die dunkelgrauen Flächen geben
den Bereich an, in dem der
Normalreflektor (Rohr) sicher
erkannt wird. Dies ist der typische
Arbeitsbereich der Sensoren.
Die hellgrauen Flächen stellen den
Bereich dar, in dem ein sehr großer
Reflektor - wie z.B. eine sehr große
Platte - noch erkannt wird -
vorausgesetzt, sie ist optimal zum
Sensor ausgerichtet. Außerhalb der
hellgrauen Fläche ist keine
Auswertung von Ultraschall-
reflexionen mehr möglich.
± 1% (Temperaturdrift intern kompensiert)
Genauigkeit
Betriebsspannung U
10 – 30 V DC, verpolfest
B
Restwelligkeit
±10 %
Leerlaufstromaufnahme
< 30 mA
Gehäuse
ABS
Ultraschallwandler : Polyurethanschaum,
Epoxidharz mit Glasanteilen
Schutzart nach EN 60 529
IP 67
Vierpoliger M8-Rundsteckverbinder
Anschlussart
Einstellelemente
Teach-in Taster
Anzeigeelemente
LED grün (Betrieb)
LED gelb (Zustand Ausgang)
Parametrisierbar
IO-Link
Betriebstemperatur
-25°C bis +70°C
Lagertemperatur
-40°C bis +85°C
Gewicht
8 g
2 mm
Schalthysterese
Schaltfrequenz
25 Hz
Ansprechverzug
32 ms
Bereitschaftsverzug
< 300 ms
Normenkonformität
EN 60947-5-2
Bestellbezeichnung
sks-15/CF
Schaltausgang
Push-Pull, U
Schließer/Öffner einstellbar, kurzschlussfest
microsonic GmbH / Phoenixseestraße 7 / 44263 Dortmund / Germany / T +49 231 975151-0 / F +49 231 975151-51 / E info@microsonic.de / W microsonic.de
sks-15...
Teach-in
Taster
Gewinde-
hülse M3 (2x)
4 cm
0 cm
4 cm
8 cm
0 cm
4 cm
8 cm
Rohr ø 10 mm
12 cm
16 cm
20 cm
ausgerichtete Platte
24 cm
-3 V, -U
+3 V, I
= 100 mA
B
B
max
Technische Änderungen vorbehalten, die technischen Daten sind beschreibend und stellen keine Zusicherung von Eigenschaften dar.
Objekterfassung
Füllstandsmessung
Abb. 2: Einstellung des Schaltpunktes bei
unterschiedlicher Bewegungsrichtung des
Objekts
2014/30/EU
*B12161*
MV-DO-165133-647365
