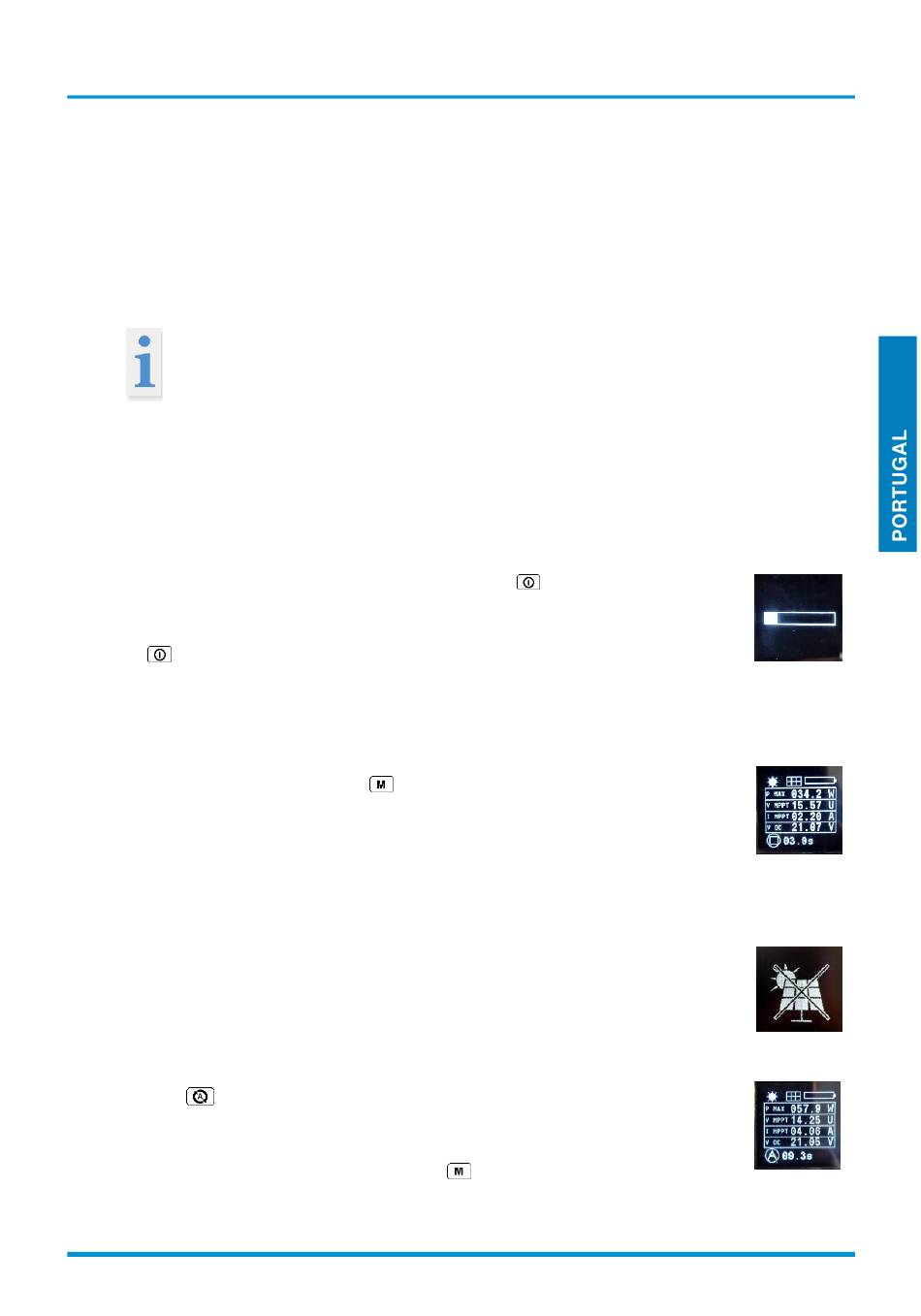

Funções básicas
O aparelho é utilizado para testar o funcionamento de módulos fotovoltaicos de 12 a 60V DC e até 800 watts no máximo e para
determinar todos os parâmetros importantes. São determinadas a potência máxima, a tensão MPPT, a corrente MPPT e a tensão
de circuito aberto. (MPPT = Maximum Power Point Tracking).
Este dispositivo inovador determina continuamente as condições óptimas de funcionamento, a fim de determinar a potência máx-
ima dos módulos fotovoltaicos ligados nas condições ambientais actuais. A ligação é efectuada através dos conectores MC4.
O aparelho possui um modo manual e um modo automático. No modo manual, é efectuada uma medição de cada vez que um
botão é premido. No modo automático, as medições são efectuadas continuamente. O tempo de arrefecimento aumenta à medida
que são efectuadas mais medições.
Tenha em atenção que os valores medidos dependem muito das condições meteorológicas actuais e que os
valores medidos podem diferir mesmo que as medições sejam efectuadas em sequência direta. Isto pode
dever-se a várias razões, tais como nuvens ou sombras projectadas no módulo fotovoltaico que está a ser me-
dido.
Ficha de ligação
Para o funcionamento a pilhas, inserir primeiro as pilhas antes de ligar o aparelho a um módulo fotovoltaico.
Ligar os conectores MC4 do dispositivo de teste aos conectores MC4 do módulo FV a ser testado.
Ligar o aparelho
Ligar o aparelho com as pilhas colocadas, premindo longamente o botão
Se não houver pilhas inseridas, o aparelho é ligado após a ligação ao módulo fotovoltaico, premindo longa-
mente
O botão -. O ecrã apresenta o seguinte estado.
Após a colocação em funcionamento, o aparelho só pode ser utilizado depois de concluída a auto-calibração.
(cerca de 5 segundos).
Modo manual
Um teste é efectuado uma vez quando o botão
zenados até que a próxima medição seja iniciada ou o aparelho seja desligado. No funcionamento com bat-
eria, os últimos valores de medição permanecem congelados após a remoção do módulo fotovoltaico. Se não
for iniciada uma nova medição, o aparelho desliga-se automaticamente após aprox. 15 minutos para poupar
energia. Neste caso, os valores de medição perdem-se.
Uma nova medição só pode ser iniciada depois de decorrido o tempo indicado na parte inferior do ecrã. O
tempo é variável e depende da potência anteriormente medida. Esta função é utilizada para proteger o
aparelho de medição contra o sobreaquecimento. Quanto mais medições consecutivas forem efectuadas, ma-
ior será o tempo de arrefecimento. O aparelho não pode ser utilizado enquanto o tempo estiver a terminar.
Se for iniciada uma medição sem um módulo FV ligado, é apresentado o seguinte símbolo no ecrã.
Modo automático
Premir o botão - para iniciar o modo de teste automático . Os intervalos de tempo entre as medições de-
pendem sempre da potência anteriormente medida. Isto serve para proteger o aparelho de medição contra o
sobreaquecimento.
O modo automático pode ser abandonado premindo o botão
PROTEC.class PPVT
-.
- é premido. Os valores de medição permanecem arma-
-.
Funcionamento
