Frabox VORLEY Montageanleitung

MONTAGEANLEITUNG / MOUNTING INSTRUCTIONS
Paketbriefkasten VORLEY
Parcel mailbox VORLEY
ALLGEMEINE HINWEISE / GENERAL INFORMATION
Bitte überprüfen Sie die Lieferung vor Beginn der Montage auf Vollständigkeit und einwandfreien Zustand. / Please check the delivery for
completeness and perfect condition before starting assembly.
TIPP! Türen selbst ganz einfach ausrichten! / TIP! Align doors yourself very easily!
Durch den Transport und bei der Montage können sich die Briefkastentüren geringfügig verschieben. Bei Bedarf sind diese ganz einfach
durch das Lösen der Muttern an den Scharnieren, das Ausrichten der Tür und anschließendes Festziehen der Muttern wieder in den kor-
rekten Ausgangszustand zu bringen. / During transport and installation, mailbox doors may move slightly. If necessary, these can be easily
restored to their correct initial position by simply loosening the nuts on the hinges, aligning the door and then tightening the nuts.
WAS SIE ZUR MONTAGE NOCH BENÖTIGEN / TOOLS REQUIRED FOR MOUNTING
Maul- oder Ringschlüs-
sel Größe 10 / Wrench
or ring spanner size 10
MITGELIEFERTES ZUBEHÖR / ACCESSORIES SUPPLIED
4 ×
1
Dübel
Dowel
MONTAGE / MOUNTING
Zur einfacheren Darstellung sind die Türen des Paketkastens nicht abgebildet. / To simplify the illustrations, the doors of the parcel box
are not shown.

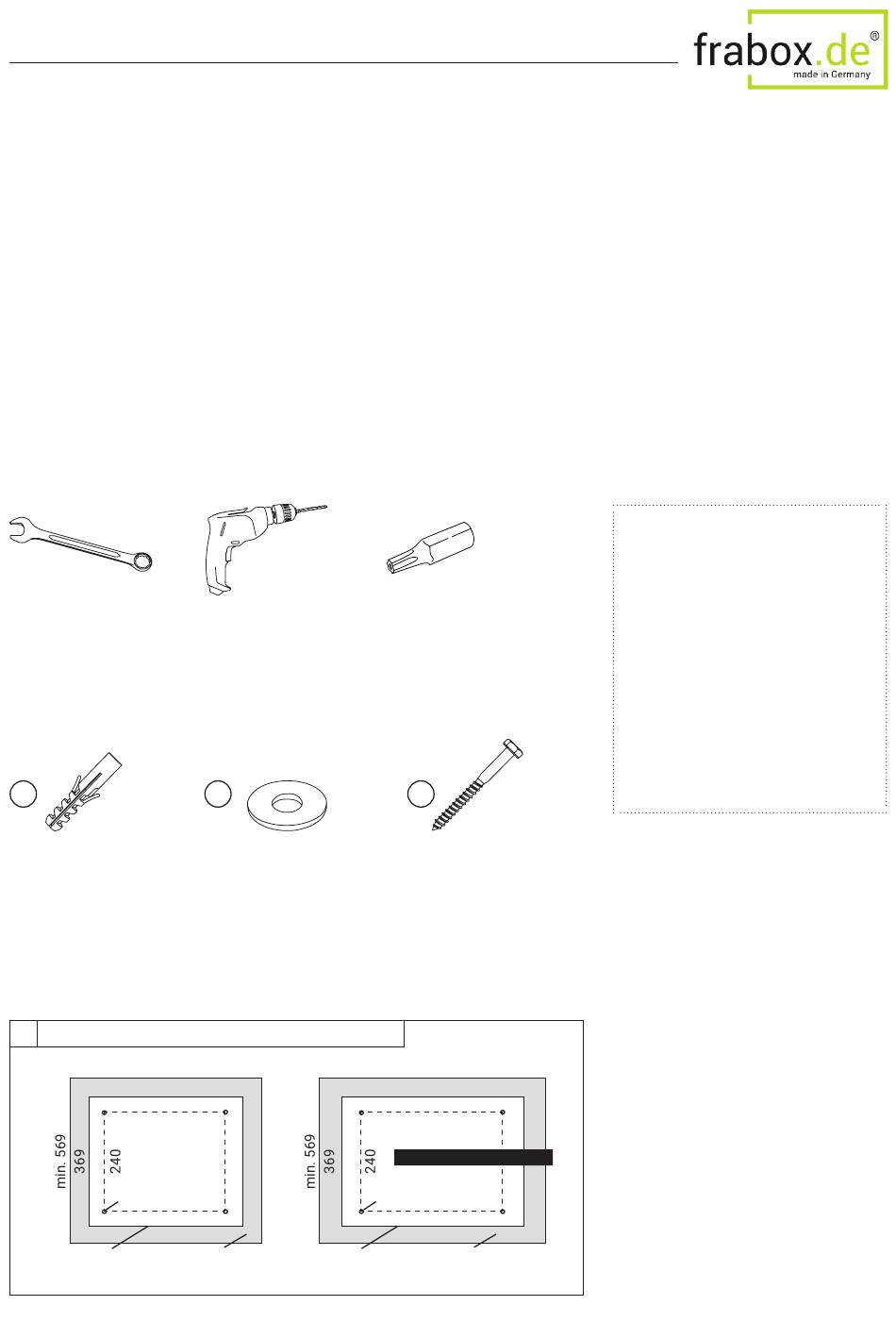

Vorbereitung des Fundaments / foundation preparation
1
min. 600
400
250
ø 14
Sockel Fundament
Base Foundation
Lochbild (Angaben in mm) / hole pattern (figures in mm)
Bohrmaschine
Drilling machine
4 ×
2
Unterlegscheibe
Washer
Sockel
Base
Paketkästen mit
Funktionskasten:
Spezialbit Resis-TX 20
Special Resis-TX bit 20
4 ×
3
Sechskantschraube
Hexagon screw
min. 750
550
400
XL-Ausführung / XL version
ø 14
Fundament
Foundation
Beachten Sie, dass die Wahl
des Befestigungsmaterials vom
Untergrund abhängig ist. Das hier
beigelegte Montagematerial ist
für ein Betonfundament normaler
Festigkeitsklas se (z. B. Zement-
estrich) vorgesehen. Montagemate-
rial für andere Untergründe ist selbst
zu beschaffen. / Note that the choice
of mounting material depends on the
substrate. The mounting material
enclosed here is intended for a con-
crete foundation of normal strength
class (e.g. cement screed). Mounting
material for other sub strates must be
procured by yourself.
Bereiten Sie gemäß der benötigten Maße
das Fundament für den Paketkasten
vor. Achten Sie darauf, dass der Austritt der
Netzzuleitung aus dem Sockel mittig liegt,
sodass diese problemlos durch die Öffnung
des Sockels geführt werden kann. / Prepare
the foundation for the parcel box according
to the required dimensions, position and fix
the base on the foundation. Make sure that
the exit of the power cord from the base is
centered so that it can be easily fed through
the opening of the base.
