1.2.2

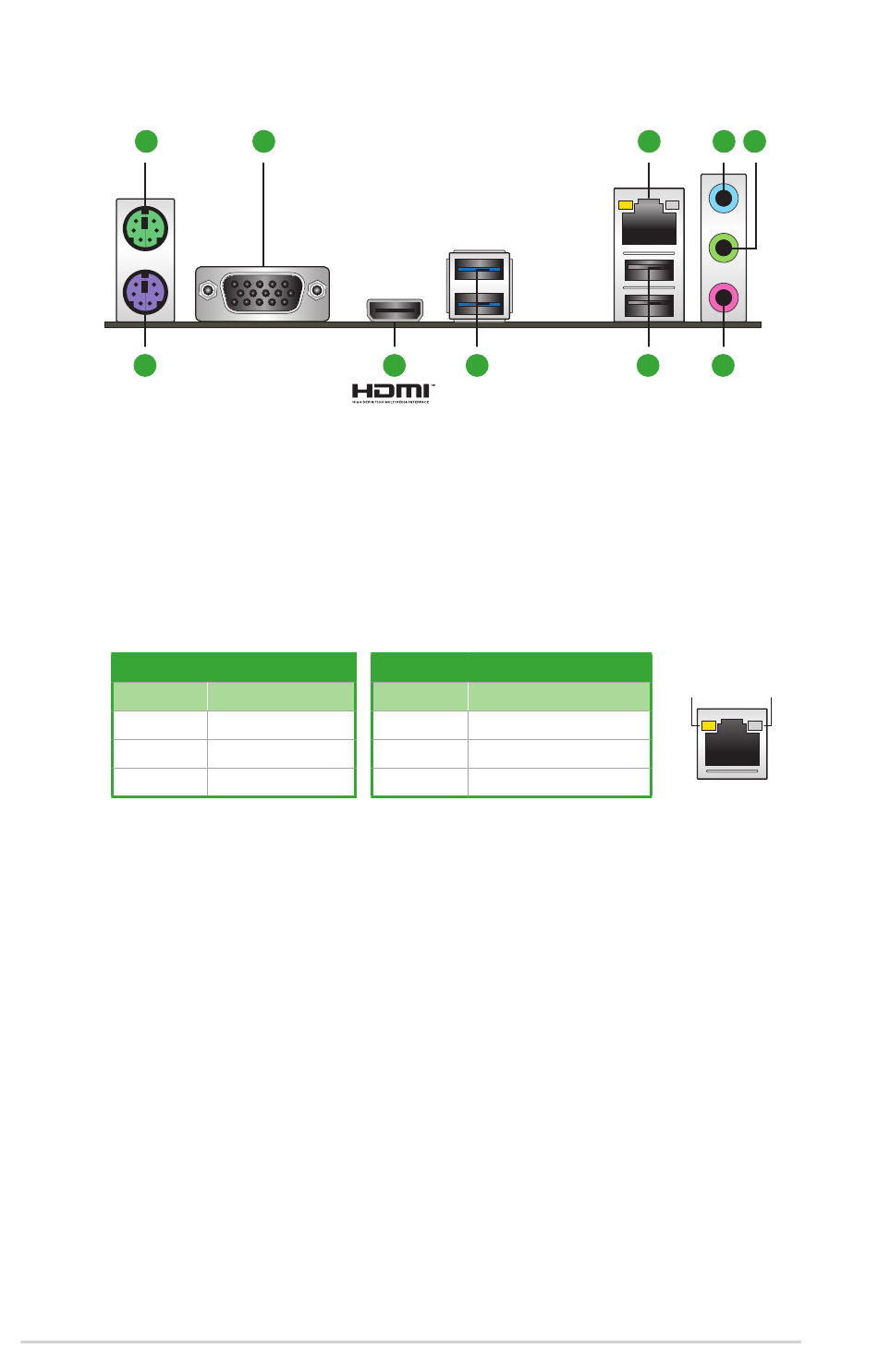

Rücktafelanschlüsse
1
6
1.
PS/2 Mausanschluss (grün). Dieser Anschluss ist für eine PS/2 Maus.
2.
Video Graphics Adapter- (VGA) Port. Dieser 15-polige Anschluss ist für einen VGA-Monitor
oder andere VGA-kompatible Geräte.
3.
1 Gb Ethernet-Anschluss. Dieser Anschluss erlaubt eine Gigabit-Verbindung zu einem Local
Area Network (LAN) mittels eines Netzwerk-Hubs. In der folgenden Tabelle finden Sie die LED-
Anzeigen für den Ethernet-Anschluss.
LED-Anzeige des Realtek 1 Gb Ethernet-Anschlusses
Aktivitäts-/Verbindungs-LED
Status
AUS
ORANGE
BLINKEND Datenaktivität
4.
Line-In-Anschluss (hellblau). Dieser Anschluss verbindet mit Tonband-, CD- oder DVD-
Playern und anderen Audiogeräten.
5.
Line-Out-Anschluss (hellgrün). Dieser Anschluss verbindet mit Kopfhörern oder
Lautsprechern. In den 4-, 5.1- und 7.1-Kanal-Konfigurationen wird die Funktion dieses
Anschlusses zum Frontlautsprecherausgang.
6.
PS/2 Tastaturanschluss (lila). Dieser Anschluss ist für eine PS/2 Tastatur.
7.
HDMI®-Anschluss. Dieser Anschluss ist für einen High-Definition Multimedia Interface
(HDMI®)-Stecker und ist HDCP-konform für die Wiedergabe von HD DVD, Blu-Ray und anderen
geschützten Inhalten.
8.
USB 3.2 (Gen1) (bis zu 5 Gb/s) Anschlüsse. Diese Universal Serial Bus (USB)-Anschlüsse sind
für USB 3.2 (Gen1)-Geräte.
9.
USB 2.0-Anschlüsse. Diese Universal Serial Bus (USB)-Anschlüsse sind für USB 2.0 Geräte.
1-6
2
SPEED-LED
Beschreibung
Status
Nicht verbunden
AUS
Verbunden
ORANGE
GRÜN
7
8
Beschreibung
10 Mb/s Verbindung
100 Mb/s Verbindung
1 Gb/s Verbindung
3
4
5
9
10
ACT/LINK
LED
SPEED-LED
Ethernet-Anschluss
Kapitel 1: Produkteinführung
