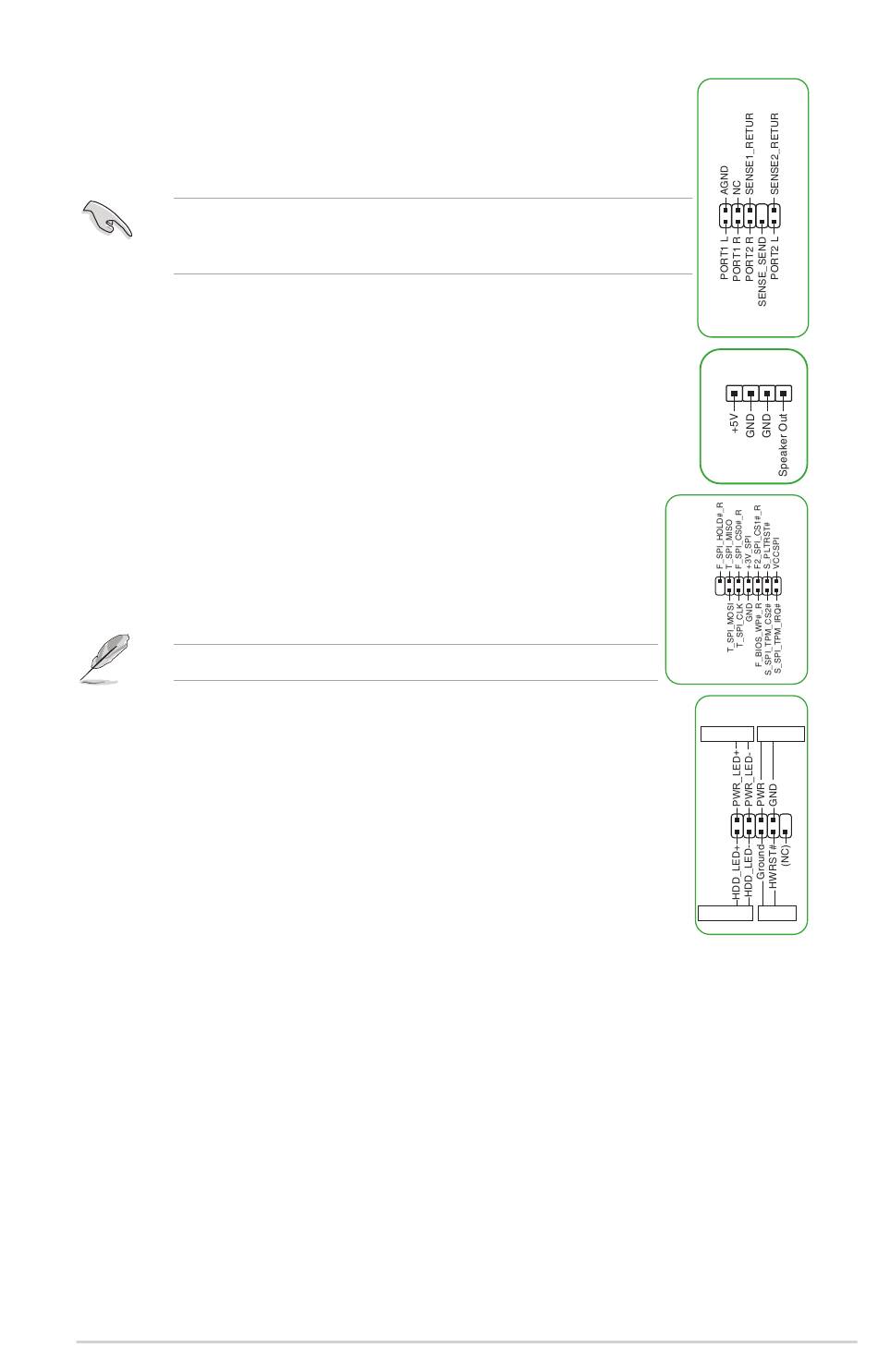

12. Frontblenden-Audio-Header
Der Fronttafel-Audio-Header ist für ein am Gehäuse befestigtes Frontblenden-Audio-
E/A-Modul, das HD Audiostandard unterstützt. Verbinden Sie das eine Ende des
Frontblenden-Audio-E/A-Modul-Kabels mit diesem Header.
Wir empfehlen Ihnen, ein High-Definition Frontblenden-Audiomodul mit
diesem Header zu verbinden, um die High-Definition Audio-Funktionen dieses
Motherboards zu nutzen.
13. Lautsprecher-Header
Dieser 4-polige Header ist für den am Gehäuse befestigten Systemlautsprecher. Der
Lautsprecher ermöglicht Ihnen, Systemsignale und Warntöne zu hören.
14. SPI TPM-Header
Der SPI TPM-Header unterstützt ein Trusted Platform Module (TPM)-System mit
einem Serial Peripheral Interface (SPI), womit Sie Schlüssel, digitale Zertifikate,
Kennwörter und Daten sicher speichern können. Ein TPM-System erhöht
außerdem die Netzwerksicherheit, schützt digitale Identitäten und stellt die
Plattformintegrität sicher.
Das TPM-Modul muss separat erworben werden.
15. System-Panel-Header
Der System-Panel-Header unterstützt mehrere Funktionen für am Gehäuse befestigte
Geräte.
•
Systembetriebs-LED-Header (+PWR_LED-)
Der 2-polige Header ermöglicht Ihnen, die Systembetriebs-LED zu verbinden.
Die Systembetriebs-LED leuchtet, wenn das System an eine Stromquelle
angeschlossen ist oder wenn Sie das System einschalten. Sie blinkt, wenn sich
das System im Ruhezustand befindet.
•
Header für Speichergeräteaktivitäts-LED (+HDD_LED-)
Der 2-polige Header ermöglicht Ihnen, die Speichergeräteaktivitäts-LED zu verbinden. Die
Aktivitäts-LED des Speichergeräts leuchtet oder blinkt, wenn Daten vom Speichergerät oder
der Zusatzkarte des Speichergeräts gelesen oder auf diese geschrieben werden.
•
Header für die Ein-/Austaste / Soft-Off-Taste (PWR_BTN)
Der 2-polige Header ermöglicht Ihnen, die Ein-/Austaste für das System zu verbinden. Drücken
Sie die Ein-/Austaste, um das System einzuschalten oder in den Ruhezustand oder Soft-Off-
Modus zu versetzen (je nach den Einstellungen des Betriebssystems).
•
Header für die Reset-Taste (RESET)
Der 2-polige Header ermöglicht Ihnen, die am Gehäuse befestigte Reset-Taste zu verbinden.
Drücken Sie die Reset-Taste, um das System neu zu starten.
PRIME H510M-R R2.0
AAFP
HD-audio-compliant
pin definition
SPEAKER
PIN 1
PIN 1
TPM
F_PANEL
+PWR_LED-
PWR_BTN
PIN 1
+HDD_LED-
RESET
1-5
