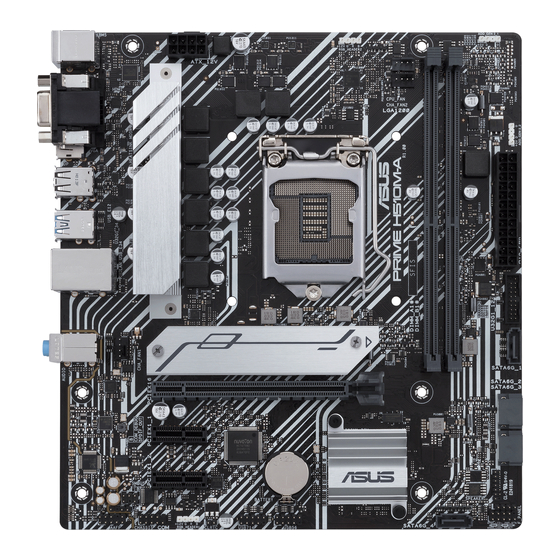

Asus PRIME H510M-A WIFI Bedienungsanleitung
Vorschau ausblenden
Andere Handbücher für PRIME H510M-A WIFI:
- Schnellstartanleitung (2 Seiten) ,
- Betriebsanleitung (34 Seiten) ,
- Schnellstartanleitung (2 Seiten)
Inhaltsverzeichnis
Werbung
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Asus PRIME H510M-A WIFI
Inhaltszusammenfassung für Asus PRIME H510M-A WIFI
- Seite 1 PRIME H510M-A WIFI...
- Seite 2 (2) die Seriennummer des Produkts unkenntlich gemacht wurde oder fehlt. ASUS BIETET DIESES HANDBUCH IN SEINER VORLIEGENDEN FORM AN, OHNE JEGLICHE GARANTIE, SEI SIE DIREKT ODER INDIREKT, EINSCHLIESSLICH, ABER NICHT BESCHRÄNKT AUF INDIREKTE GARANTIEN ODER BEDINGUNGEN BEZÜGLICH DER VERKÄUFLICHKEIT ODER EIGNUNG FÜR EINEN BESTIMMTEN ZWECK.
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Sicherheitsinformationen ......................iv Über dieses Handbuch .......................v Verpackungsinhalt ........................vi PRIME H510M-A WIFI Spezifikationsübersicht ..............vi Anschlüsse mit gemeinsam genutzter Bandbreite ..............x Kapitel 1 Produkteinführung Bevor Sie beginnen ....................1-1 Motherboard-Übersicht ................... 1-1 Central Processing Unit (CPU) .................. 1-8 Systemspeicher ......................1-9 M.2 Installation ...................... -
Seite 4: Sicherheitsinformationen
Sicherheitsinformationen Elektrische Sicherheit • Um die Gefahr eines Stromschlags zu verhindern, ziehen Sie das Netzkabel aus der Steckdose, bevor Sie das System an einem anderen Ort aufstellen. • Beim Anschließen oder Trennen von Geräten an das oder vom System müssen die Netzleitungen der Geräte ausgesteckt sein, bevor die Signalkabel angeschlossen werden. -
Seite 5: Über Dieses Handbuch
Wo finden Sie weitere Informationen In den folgenden Quellen finden Sie weitere Informationen, sowie Produkt- und Software-Updates. ASUS Webseite Die ASUS Webseite enthält aktualisierte Informationen über ASUS Hardware- und Softwareprodukte. Beziehen sich auf die ASUS Kontaktdaten. Optionale Dokumentation Ihr Produktpaket enthält möglicherweise optionale Dokumente, wie z.B. Garantiekarten, die von Ihrem Händler hinzugefügt wurden. -
Seite 6: Verpackungsinhalt
2933/2800/2666/2400/2133. Andere CPUs arbeiten mit der maximalen Übertragungsrate von DDR4 2666 MHz. * Intel Prozessoren der 11. Generation unterstützen nativ 2933/2800/2666/2400/2133. * Schauen Sie unter www.asus.com für die Liste qualifizierter Anbieter von Speichermodulen. Die unterstützte Speicherfrequenz ist abhängig vom CPU-Typ. 1 x DisplayPort 1.4** 1 x D-Sub 1 x HDMI™... - Seite 7 PRIME H510M-A WIFI Spezifikationsübersicht Insgesamt werden 1 x M.2 Steckplatz und 4 x SATA 6 Gb/s Anschlüsse unterstützt Intel H510 Chipsatz M.2 Steckplatz (Key M), Typ 2242/2260/2280 (unterstützt PCIe 3.0 x4 & SATA Modus) Speicher 4 x SATA 6 Gb/s Anschlüsse * Der M.2 Steckplatz teilt die Bandbreite mit dem SATA6G_2 Anschluss.
-
Seite 8: Softwarefunktionen
PRIME H510M-A WIFI Spezifikationsübersicht Speicherbezogen 1 x M.2 Steckplatz (Key M) 4 x SATA 6 Gb/s Anschlüsse 1 x USB 3.2 (Gen1) Header unterstützt zusätzliche 2 USB 3.2 (Gen1) Anschlüsse 2 x USB 2.0 Header unterstützen zusätzliche 3 USB 2.0 Anschlüsse... - Seite 9 ASUS Webseite nach den neuesten Spezifikationen. • MyASUS bietet Ihnen eine Vielzahl von Support-Funktionen, z. B. Unterstützung bei der Fehlerbehebung, Optimierung der Produktleistung, Integration der ASUS-Software und Erstellung von Wiederherstellungsdatenträgern. Bitte scannen Sie den QR-Code, um die Installationsanleitung und FAQ (Häufig gestellte Fragen) zu erhalten.
-
Seite 10: Anschlüsse Mit Gemeinsam Genutzter Bandbreite
Anschlüsse mit gemeinsam genutzter Bandbreite ADD_GEN 2_1 RGB_HEADER2 KBMS CPU_FAN ATX_12V DIGI+ HDMI CHA_FAN2 USB_E12 LGA1200 U32G1_34 LAN_USB_E34 CNVI(WIFI) AUDIO 2280 2260 2242 M.2(SOCKET3) PCIE SATA IRST 3.0 X4 PCIEX16 Ethernet PCIEX1_1 Super Intel Audio ® Codec H510 PCIEX1_2 128Mb BIOS COM_DEBUG RGB_HEADER1... -
Seite 11: Kapitel 1 Produkteinführung
Audio Codec H510 PCIEX1_2 128Mb BIOS COM_DEBUG RGB_HEADER1 USB7 USB56 SPEAKER SATA6G_4 CLRTC AAFP F_PANEL Ziehen Sie das Netzkabel vor der Installation oder dem Entfernen des Motherboards. Andernfalls können Sie sich verletzen und die Motherboard-Komponenten beschädigen. ASUS PRIME H510M-A WIFI... -
Seite 12: Ausstattungsinhalt
1.2.1 Ausstattungsinhalt 1. CPU-Sockel Das Motherboard ist mit einem LGA1200 Sockel für die 11. Generation Intel Core™ Prozessoren & 10. Generation Intel Core™, Pentium Gold und Celeron Prozessoren ausgestattet. Weitere Informationen finden Sie im Abschnitt Central Processing Unit (CPU). 2. DDR4 DIMM-Steckplätze Das Motherboard ist mit Dual Inline Memory Module (DIMM)-Steckplätzen für DDR4 (Double Data Rate 4)-Speichermodule ausgestattet. -
Seite 13: Sata 6 Gb/S Anschlüsse
11. AURA RGB Header Die RGB-Header ermöglichen Ihnen, RGB LED-Leisten zu verbinden. Die RGB-Header unterstützen mehrfarbige 5050 RGB LED-Leisten (12 V/G/R/B) mit einer maximalen Leistung von 3 A (12 V) und einer Länge bis 3 m. ASUS PRIME H510M-A WIFI... -
Seite 14: Cmos-Löschen-Header
Vor dem Installieren oder Ausbau einer Komponente muss die ATX-Stromversorgung ausgeschaltet oder das Netzkabel aus der Steckdose gezogen sein. Nichtbeachtung kann zu schweren Schäden am Motherboard, Peripheriegeräten oder Komponenten führen. • Die tatsächliche Beleuchtung und Farbe variieren je nach LED-Leiste. •... - Seite 15 Ein-/Austaste / Soft-Off-Taste (2-poliger PWR_BTN) Dieser Header ist für die Ein-/Austaste des Systems. • Reset-Taste (2-polig RESET) Dieser 2-polige Header ist für die am Gehäuse befestigte Reset-Taste, über die das System ohne Ausschalten neu gestartet wird. ASUS PRIME H510M-A WIFI...
-
Seite 16: Beschreibung
1.2.2 Rücktafelanschlüsse PS/2 Mausanschluss (grün). Dieser Anschluss ist für eine PS/2 Maus. Video Graphics Adapter- (VGA) Port. Dieser 15-polige Anschluss ist für einen VGA-Monitor oder andere VGA-kompatible Geräte. USB 3.2 (Gen1) (bis zu 5 Gb/s) Anschlüsse. Diese 9-poligen Universal Serial Bus (USB)- Anschlüsse sind für USB 3.2 (Gen1)-Geräte. -
Seite 17: Audio 2-, 4-, 5.1- Oder 7.1-Kanalkonfiguration
Intel Wi-Fi 5 9462NGW Anschlüsse. Diese Ports dienen zum Anschluss einer WLAN-Antenne. • Stellen Sie sicher, dass die ASUS Dual-Band 1x1 WLAN-Antenne fest an den WLAN-Anschlüssen installiert ist. • Stellen Sie sicher, dass sich die Antenne mindestens 20 cm entfernt von allen Personen befindet. -
Seite 18: Central Processing Unit (Cpu)
PnP-Abdeckung fehlt oder wenn Sie irgendwelche Schäden an der PnP-Abdeckung / Sockel / Motherboard-Komponenten sehen. • Bewahren Sie die Abdeckung nach der Installation des Motherboards auf. ASUS wird die Return Merchandise Authorization (RMA)-Anfragen nur bearbeiten, wenn das Motherboard mit der Abdeckung auf dem LGA1200-Sockel eingereicht wird. -
Seite 19: Systemspeicher
Die Speichermodule benötigen bei der Nutzung unter voller Speicherlast ein besseres Speicherkühlsystem, um die Systemstabilität zu gewährleisten. • Schauen Sie unter www.asus.com für die aktuelle Liste qualifizierter Anbieter von Speichermodulen. Die unterstützte Speicherfrequenz ist abhängig vom CPU-Typ. Empfohlene Speicherkonfigurationen DIMM_A1*... -
Seite 20: Installieren Eines Dimms
Installieren eines DIMMs So entfernen Sie ein DIMM 1-10 Kapitel 1: Produkteinführung... -
Seite 21: Installation
Bringen Sie NICHT die mitgelieferten M.2 Gummipads an, wenn Sie ein doppelseitiges M.2 Speichergerät installieren. Die vorinstallierte Gummiauflage ist mit doppelseitigen M.2 Speichergeräten kompatibel. • Die Abbildungen in diesem Abschnitt sind nur als Referenz gedacht. • Das M.2 Gerät ist separat erhältlich. ASUS PRIME H510M-A WIFI 1-11... - Seite 22 1-12 Kapitel 1: Produkteinführung...
-
Seite 23: Kapitel 2 Bios-Infos
BIOS-Infos Kennenlernen des BIOS Das neue ASUS UEFI BIOS ist ein Unified Extensible Interface, das mit der UEFI-Architektur kompatibel ist und bietet eine benutzerfreundliche Oberfläche, die über das herkömmliche Tastatur-BIOS hinaus geht, um eine flexible und komfortable Mauseingabe zu ermöglichen. -
Seite 24: Bios-Setup-Programm
BIOS-Setup-Programm Verwenden Sie das BIOS-Setup, um das BIOS zu aktualisieren und die Parameter zu konfigurieren. Die BIOS-Oberfläche enthält Navigationstasten und eine kurze Bildschirmhilfe, um Sie durch die Benutzung des BIOS-Setup-Programms zu führen. BIOS-Ausführung beim Startup Um das BIOS-Setup beim Start aufzurufen, drücken Sie <Entf> oder <F2> während des Power-On-Self- Test (POST). -
Seite 25: Asus Ez Flash 3
ASUS EZ Flash 3 Mit ASUS EZ Flash 3 können Sie das BIOS mühelos aktualisieren, ohne ein auf dem Betriebssystem basierendes Programm verwenden zu müssen. Stellen Sie sicher, dass Sie die BIOS-Standardeinstellungen laden, um Systemkompatibilität und Stabilität zu gewährleisten. Wählen Sie hierzu Load Optimized Defaults (Optimierte Standardwerte laden) im Exit-Menü... -
Seite 26: Asus Crashfree Bios 3
Wiederherstellen Laden Sie die neueste BIOS-Version für dieses Motherboard unter https://www.asus.com/support/ herunter. Benennen Sie die BIOS-Datei in ASUS.CAP oder PH510MAW.CAP um und kopieren Sie die umbenannte BIOS-Datei auf ein USB-Flash-Laufwerk. Schalten Sie das System ein. Schließen Sie das USB-Flash-Laufwerk mit der BIOS-Datei an einen USB-Anschluss an. -
Seite 27: Anhang
Anhang Hinweise Informationen zur FCC-Konformität Verantwortliche Stelle: Asus Computer International Adresse: 48720 Kato Rd., Fremont, CA 94538, USA Telefon- / Fax-Nr.: (510)739-3777 / (510)608-4555 Identifikation des gefertigten Produkts: INTEL WI-FI 5 9462 Identifikation der modularen Komponenten in der Baugruppe: Modellname: INTEL WI-FI 5 9462 FCC ID: PD99462NG Dieses Gerät entspricht Teil 15 der FCC-Vorschriften. -
Seite 28: Entsprechenserklärung Von Innovation, Science And Economic Development Canada (Ised)
Entsprechenserklärung von Innovation, Science and Economic Development Canada (ISED) Dieses Gerät stimmt mit lizenzfreiem/lizenzfreien RSS-Standard(s) von Innovation, Science and Economic Development Canada überein. Der Betrieb unterliegt den folgenden zwei Bedingungen: (1) Dieses Gerät darf keine schädlichen Störungen verursachen, und (2) das Gerät muss empfangene Störungen akzeptieren, einschließlich Störungen, die einen unerwünschten Betrieb verursachen können. - Seite 29 Tenez cet appareil à distance du ventre des femmes enceintes et du bas-ventre des adolescents. ASUS PRIME H510M-A WIFI...
-
Seite 30: Erklärung Zur Erfüllung Der Umweltschutzbestimmungen Für Das Produkt
ASUS-Produkte, die am oder nach dem 23. September 2011 in Vietnam verkauft werden, erfüllen die Anforderungen des Vietnam Circular 30/2011/TT-BCT. Các sản phẩm ASUS bán tại Việt Nam, vào ngày 23 tháng 9 năm2011 trở về sau, đều phải đáp ứng các yêu cầu của Thông tư 30/2011/TT-BCT của Việt Nam. -
Seite 31: Regionaler Hinweis Für Kalifornien
Werfen Sie NICHT die quecksilberhaltigen Batterien in den Hausmüll. Das Symbol der durchgestrichenen Mülltonne zeigt an, dass Batterien nicht im normalen Hausmüll entsorgt werden dürfen. Regionaler Hinweis für Kalifornien WARNUNG Krebs und Schädigung der Fruchtbarkeit - www.P65Warnings.ca.gov ASUS PRIME H510M-A WIFI... - Seite 32 ASUSTeK Computer Inc. ovim izjavljuje da je ovaj uređaj sukladan s bitnim zahtjevima i ostalim odgovarajućim odredbama direktive 2014/53/EU. Cijeli tekst EU izjave o sukladnosti dostupan je na https://www.asus.com/support/ WiFi koji radi na opsegu frekvencija 5150-5350 MHz bit će ograničen na upotrebu u zatvorenom prostoru u zemljama na donjem popisu: Zjednodušené...
- Seite 33 ASUSTek Computer Inc. tukaj izjavlja, da je ta naprava skladna s temeljnimi zahtevami in drugimi relevantnimii določili Direktive 2014/53/EU. Polno besedilo izjave EU o skladnosti je na voljo na https://www.asus.com/support/ WiFi, ki deluje v pasovnem območju 5150–5350 MHz, mora biti v državah, navedenih v spodnjem seznamu, omejen na notranjo uporabo: Declaración de conformidad simplificada para la UE...
-
Seite 34: Garantie
ASUS Garantieinformationen • ASUS bietet eine freiwillige Warengarantie des Herstellers an. • ASUS behält sich das Recht zur Auslegung der Bestimmungen in der ASUS Warengarantie vor. • Diese ASUS Warengarantie wird unabhängig und zusätzlich zur rechtmäßigen gesetzlichen Garantie gewährt und beeinträchtigt oder beschränkt in keiner Weise die Rechte aus der gesetzlichen Garantie. - Seite 35 ASUS PRIME H510M-A WIFI...
-
Seite 36: Asus Kontaktinformation
48720 Kato Rd., Fremont, CA 94538, USA Telefon +1-510-739-3777 +1-510-608-4555 Webseite https://www.asus.com/us/ Technischer Support Support-Fax +1-812-284-0883 Telefon +1-812-282-2787 Online-Support https://qr.asus.com/techserv ASUS COMPUTER GmbH (Deutschland und Österreich) Adresse Harkortstraße 21-23, 40880 Ratingen, Deutschland Webseite https://www.asus.com/de Online-Kontakt https://www.asus.com/support/Product/ContactUs/Services/ questionform/?lang=de-de Technischer Support Telefon (DE) +49-2102-5789557 Telefon (AT) +43-1360-2775461 Online-Support https://www.asus.com/de/support...
