Sichere Befestigung der Abschleppstange an den POD Chassis:
Abschleppstange-
Gestell

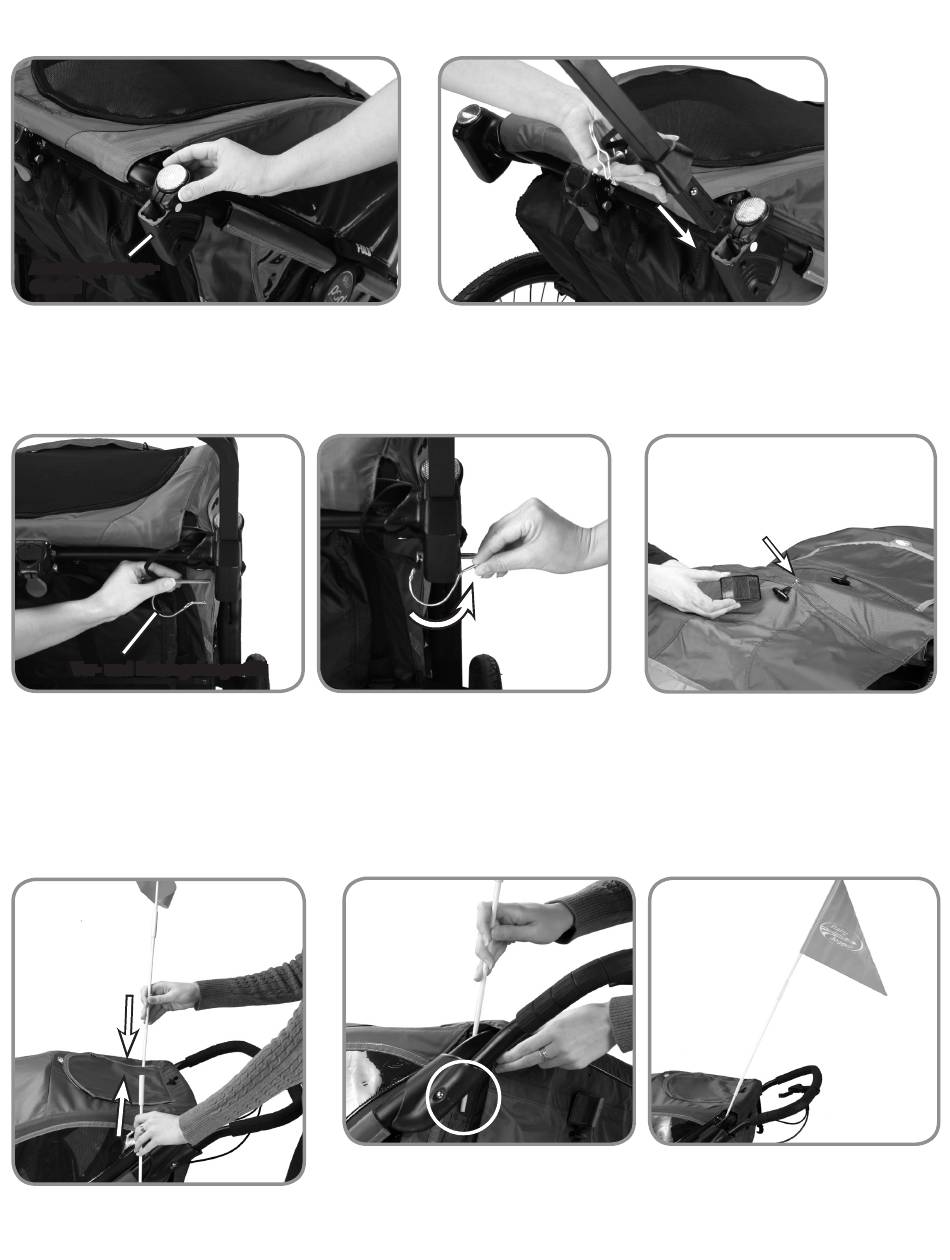

1 Das Chassis so umlegen, dass der Lenker auf dem
Boden zum Liegen kommt.
2 Mit dem Gesicht zum Chassis den rechten
Reflektor nach oben schieben, um Zugang zum
Abschleppstangen-Gestell zu bekommen.
Ver- und Entriegelungsstift
4 Den Ver- und Entriegelungsstift in das Abschleppstangen-Gestell
einführen und verschließen.
6 Die Sicherheitsflagge montieren : Hierfür
das Rohr mit dem geringen Durchmesser
in das Verbindungsrohr gleiten lassen.
3 Die Abschleppstange in das Gestell einführen, bis
sie einrastet.
7 Das Rohr der Sicherheitsflagge in die Flaggentasche auf der linken Seite des Chassis (von
hinten aus gesehen) einführen. Hinweis: Vergewissern Sie sich, dass die Flagge zwischen
dem Verdeckstoff und dem oberen Rahmenbügel positioniert wird (siehe Abbildung).
Reflektor-Schraube
5 Den Reflektor auf der Rückseite
des POD befestigen: Das Chassis
wieder aufrichten Die Rückseite des POD
Verdecks anheben Die Reflektor-Schraube
in die Metallöse einführen. Mit einem
Innensechskant-Schraubenzieher den
quadratischen Reflektor mit der
Schraube verbinden.
