2 APPLICATIONS DU VMF-E4X

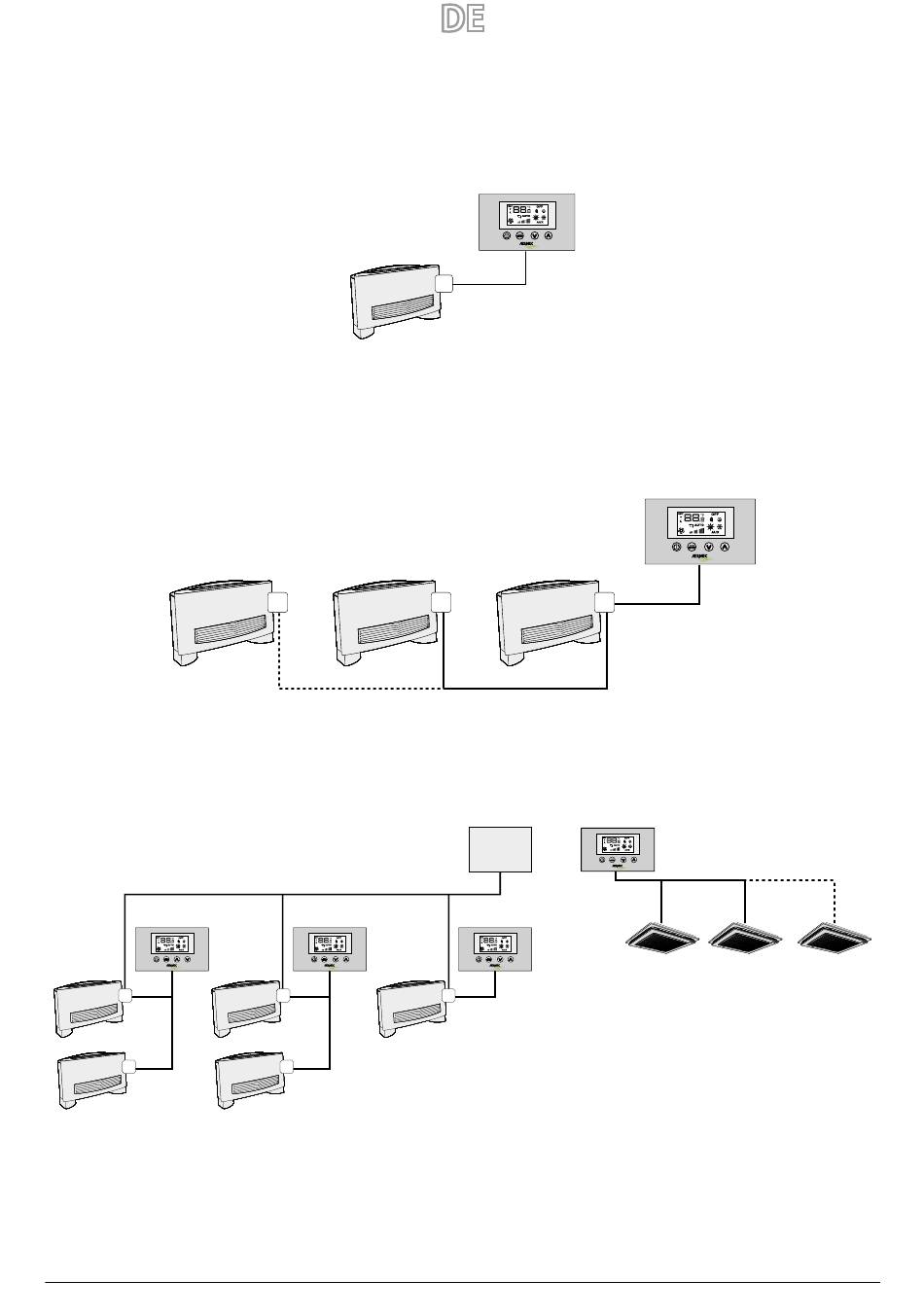

ANWENDUNG STAND-ALONE
Die einfachste Anwendung für die Verwendung der VMF-E4X sieht einen einzigen Gebläsekonvektor vor, der von einer einzigen Bedientafel gesteuert wird. Diese Verbindung ist eine TTL-Modbus-Verbin-
dung und ihre Länge darf maximal 30 Meter betragen.
VMF-E4X
ANWENDUNG BEREICHSSTEUERUNG
Für eine Bereichssteuerung mit der VMF-E4X müssen die diversen Gebläsekonvektoren des Bereichs alle mit einer Karte E19/E19I/E19Y ausgestattet sein, dank der sie miteinander verbunden sind. Die VMF-
E4X wird an die MASTER-Einheit angeschlossen, deren Einstellungen auf alle übrigen SLAVE-Einheiten übertragen werden. Die VMF-E4X verfügt über eine TTL-Modbus-Verbindung, deren Länge maximal
30 Meter betragen darf.
VMF-E4X
ANWENDUNG ZENTRAL GESTEUERTE ANLAGE
Für eine zentral gesteuerte Anlage muss die fortschrittliche Bedientafel VMF-E5 / VMF-E6; verwendet werden. In diesem Fall dient die VMF-E4X nur der Bereichssteuerung (in einer zentral gesteuerten Anlage
können bis zu 64 Bereiche gesteuert werden, deren Steuerung auf die fortschrittliche Bedientafel E5/E6 übertragen wird), weswegen auf die vorherige Beschreibung verwiesen wird.
VMF-E5/E6 VMF-E4X
MODBUS TTL
VMF-E4X VMF-E4X VMF-E4X
FCL master FCL slave #5
FCL slave #1
