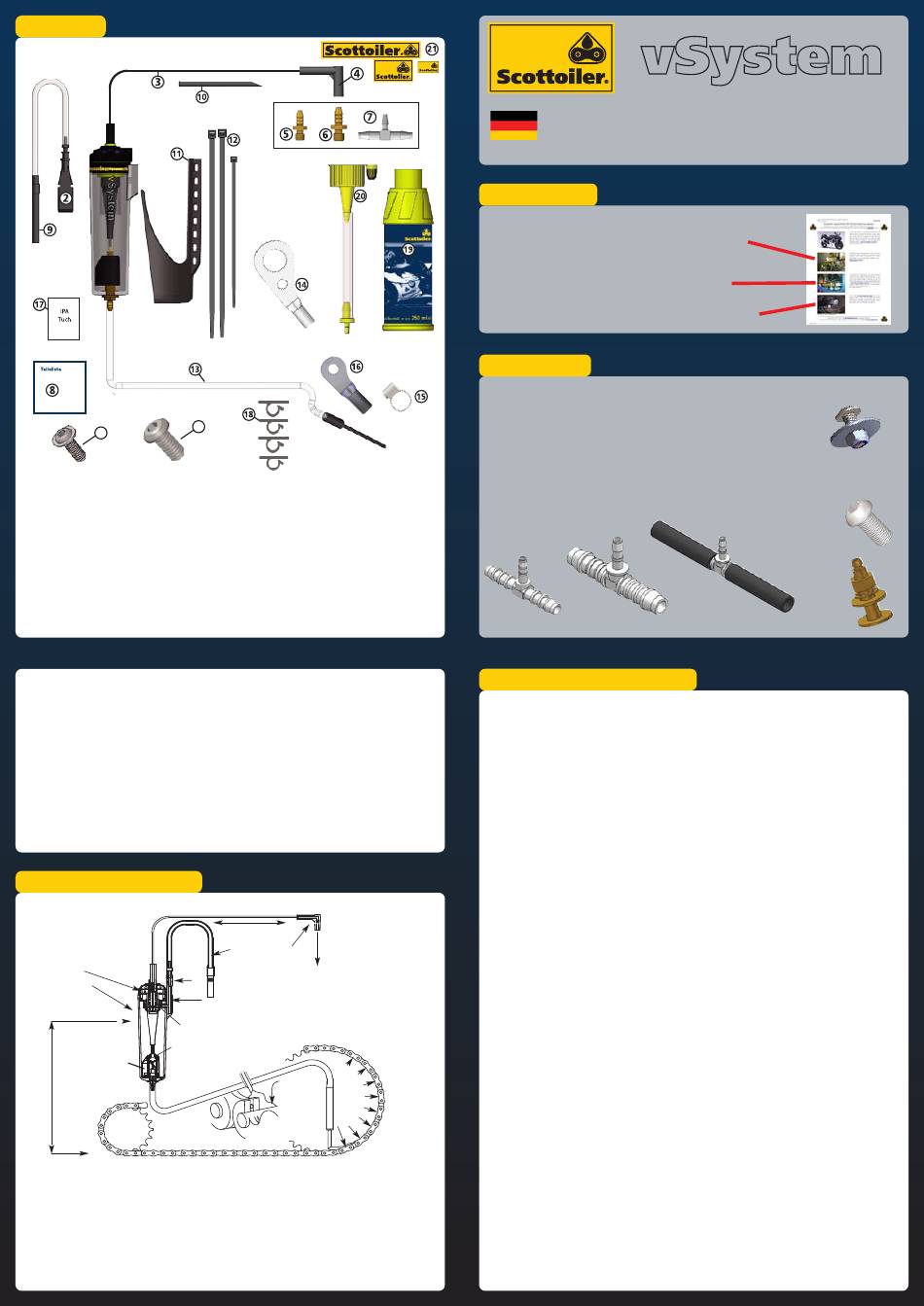

Teileliste
22
23
1. RMV
(Reservoir mit Ventil)
(SO-0028)
2. Einfüllgummi
(SA-0040)
3. Unterdruckschlauch
(schwarz) (SC-0052)
4. Unterdruckfilter
(SA-0100)
5. Messinggewinde M5
(RM-150125)
6. Messinggewinde M6
(RM-150135)
7. T-Stück
(RM-150005)
8. Anleitung
(SA-0082)
9. Belüftungsschlauch
(SA-0010)
10. Ersatzdüsen
(x2)
(SA-0075)
11. RMV Halterung
(SA-0600)
12. Kabelbinder
(6 sortiert)
(SA-0015)
Registrierung
Wir gewähren für alle Scottoiler Produkte die gesetzliche Garantie von
2 Jahren ab Kaufdatum auf Materialfehler und Verarbeitung.
Bitte registrieren Sie Ihr Produkt online unter www.scottoiler.com/de
Wichtig: Versuchen Sie nicht Modifizierungen oder Änderungen am
Originalzustand der Produkte vorzunehmen. Dies kann Schäden verur-
sachen und so ihre Garantieansprüche außer Kraft etzen.
Funktionsdiagramm
Der Motor saugt das Ventil auf
Verbind-
ung zum
Entlüften,
zu
Magnum
Tropfraten Einstellknopf
Tank und
Lube Tube
Reservoir
mit Ventil
(RMV)
Ein-
füllgummi
Höhenunter-
Membranfeder
schied bewirkt
Öldruck
Ventil
Rotierendes
Syphon findet Öl,
wenn RMV liegend
ist
.....................
Je höher,
desto mehr
Öl wird
abgegeben
Wie funktioniert der Scottoiler?
laufendem Motor ensteht ein Unterdruck. Dieser hebt eine Membrane an, welche wider-
rum das Ventil öffnet. Während das Ventil geöffnet ist, fliesst das Öl auf Grund der Schwer-
kraft durch den Förderschlauch zur Kette, über das hintere Kettenrad. Die Ölmenge wird
durch die Einstellung des Ventils geregelt. Es ist keine Pumpe.
Wie wirkt sich dies auf den Motor aus?
von der Motorgeschwindigkeit, der Drosselklappenstellung oder ähnlichem gesteuert. Die
Unterdruckkammer ist eine geschlossene Einheit und hat keinerlei Einfluss auf die Laufei-
genschaften des Motors. Durch das Starten des Motors wird das Ventil geöffnet, bis der
Motor wieder ausgestellt wird.
13. Förderschlauch komplett
14. Spenderplatte
15.
Schlauchschelle für Spenderplatte
16. kurze Spenderplatte
17. IPA Tuch
18. Klebeclip
(x4)
19. 250ml Scottoil
20. Flaschenfülladapter
21. Scottoiler Sticker
(sortiert)
22. M8 Schraube
(x1)
23. M6 Schraube
(x1)
Es findet keine Beeinträchti-
gung des Motors statt, da
sich nur 3ccs Luft vor und
zurück bewegen.
Belüftungss-
Unter-
chlauch
druckfilter
Zum
Motorunterdruck
Das Öl wird über das
Kettenrad in die
Kette abgegeben
Kapilarischer
Ölweg zur
Zentrifu-
anderen
galkraft
Kettenseite
verteilt Öl
in die
Kette
Das Scottoiler vSystem ist unterduckgesteuert. Bei
Gar nicht. Die Abgabe des Öls wird nicht
Ihr Motorad
Unter www.scottoiler.de
finden Sie modellspezi-
fische Anleitungen für
Ihr Motorrad, wie und
wo der Scottoiler an
Ihrem Motorrad anzu-
bauen ist.
Zusatzteile
Einige Modelle benötigen spezielle Teile für
einen korrekten Anbau. Diese sind kostenfrei bei
Scottoiler erhältlich.
Wenn Zusatzteile benötigt werden, finden Sie
diese in der modellspezifischen Anleitung
aufgelistet (siehe oben).
(SA-0024)
(RM-150060)
Zu sehen unter
(RM-150065)
(RM-150062)
www.scottoiler.com/de
(RM-100125)
(SA-0175)
(SA-0008)
(SA-0126)
(RM-150143)
(RM-160050)
6mm T-Stück
Häufig gestellte Fragen (FAQs)
1. Welche Produkte sind an meinem Motorrad anbaubar? Besuchen Sie unsere
Website www.scottoiler.de und wählen Sie den Hersteller und das Modell. Wählen Sie
den für Sie interessanten Kit und laden Sie die Anleitung als pdf herunter.
2. Welches Nachfüllöl sollte ich für meinen Scottoiler benutzen? Bei Tempera-
turen zwischen 0°C und 30°C empfehlen wir unser blaues Traditional Scottoil - Bei
Temperaturen zwischen 20°C und 40°C empfehlen wir unser rotes Hochtemperatur
Scottoil. Unsere original Scottoil Nachfüllöle haben besondere Additive die keinen
Schmutz binden. Scottoiler kann die Kompatiblität mit anderen Ölen nicht garantieren,
da die von uns verwendeten Materialen nicht mit diesen getestet sind.
3. Wann sollte das RMV (Reservoir mit Ventil) nachgefüllt werden? Befüllen Sie
den Scottoiler bevor er trocken läuft, dann ist es nicht nötig den Förderschlauch neu zu
entlüften. Das Reservoir mit Ventil fasst 50ml Öl, ausreichend für bis zu 2.500 Kilometer
und kann innerhalb von 10 Sekunden befüllt werden.
4. Kann ich die Kapazität erhöhen? Ja, durch den Anbau des Magnum Tanks kann die
Füllmenge um das achtfache erweitert werden. Der Magnum Tank wird hinter dem Num-
mernschild montiert und erweitert die Reichweite auf bis zu 16.000 Kilometer. Alternativ
bietet die Lube Tube, ein flexibler Zusatzschlauchtank, eine Erweiterung der Füllmenge
auf das vierfache. Die Lube Tube passt in jeden Hohlraum und erhöht die Reichweite auf
bis zu 9.500 Kilometer.
5. Schmiert der Scottoiler nur eine Seite der Kette? Nein. Das Öl gelangt über das
Kettenblatt durch die Zentrifugalkraft auf die Innenlaschen der Kette. Ein Teil des Öls
wird auf die O-Ringe verteilt, der Rest dringt in die Rollen ein und wird durch die Kapilar-
wirkung auf die andere Kettenseite verteilt. Für beste Ergebnisse tragen Sie nach einer
Reinigung etwas Öl mit der Flasche oder einem Lappen auf die Kette auf. Stellen Sie das
RMV anschliessend auf ca. 1 Tropfen pro Minute ein, um diesen leichten Ölfilm aufrecht
zu erhalten.
6. Wird Öl auf meinen Reifen gelangen? Nein. Eine Tropfrate von ungefähr einem
Tropfen die Minute, aufgetragen am Kettenblatt, gewährleistet einen Ölfilm, welcher
die Aussenseite des Reifens nicht verschmutzen wird und die Lebensdauer ihrer Kette
drastisch verlängern wird. Bei schwierigen Bedingungen, wie besonders nach viel Staub,
Schmutz oder heftigem Regen ist es ratsam die Fliessrate zu erhöhen um die Lebensdauer
der Kette zu verlängern.
7. Bietet Scottoiler einen Anbauservice an? Nein. Sollten Sie nach der Zuhilfenahme
unserer Anbauanleitung unsicher sein, ist es ratsam einen Händler aufzusuchen, der mit
dem Anbau der Scottoiler Produkte vertraut ist. Gerne unterstützt Sie auch per Email
oder Telefon unsere technische Kundenbetreuung.
8. Ich möchte meinen Scottoiler von meinem alten an mein neues Motorrad
anbauen. Gibt es hierfür Ersatzteile? Ja. Die gesamte Reihe an Ersatzteilen, Montag-
estücken und Zubehör ist unter www.scottoiler.com/de erhältlich oder rufen Sie uns an
unter +49 (0)6731 897 3000. Natürlich können Sie auch bei einem unserer Händler die
Teile bestellen.
9. Sollten Sie Fragen haben, suchen Sie die Antwort bitte zuerst auf unserer Internetseite.
Änderungen am Scottoiler vorzunehmen, oder diesen außeinander zu nehmen, setzt Ihre
Garantie außer Kraft.
vSystem
Kurzanleitung
Lokalisieren Sie
den Unterdruck
RMV Position
Verlegung des
Förderschlauchs
8mm T-Stück
8mm T-Stück
mit Gummi
Kettenschutz-
adapter
M10 Schraube für
Prismenhalterung
Universal-
adapter
