C O S M O M A G - W F Ü R T R I N K W A S S E R S Y S T E M E
2
1
3 T E C H N I S C H E D A T E N
B E T R I E B S D A T E N
min. Betriebstemperatur TS
(nur bei entsprechendem Frostschutzmittelzusatz in
Anlagen mit Nichttrinkwasser)
max. Betriebstemperatur TS
zul. Betriebsüberdruck PS
min. Betriebsdruck PS
min
Gasraum
Wasserraum
4 M O N T A G E
Aufstellung in einem frostfreien Raum so, dass eine allseitige Besichtigung möglich ist.
Eindichten bei verzinkten Wasseranschlüssen nur mit Teflon-Band. Keinen Hanf
verwenden, da beim Aufrauen des Gewindes die Zinkschicht beschädigt wird.

Spannungsfreier (momentenfreier), schwingungsfreier Einbau erforder-

lich, keine zusätzlichen Belastungen durch Rohrleitungen oder Apparate zulässig.
Für Anschlussstutzen von Rohrleitungen wurden nach AD 2000-Merkblatt S3/0 keine
expliziten Zusatzlasten berücksichtigt. Der Anschluss der Rohrleitung muss unter
Berücksichtigung des AD 2000-Merkblatts HP 100 R erfolgen.
Wandhalterung für COSMO MAG-W 8 – 25 erforderlich (als Zubehör lieferbar).

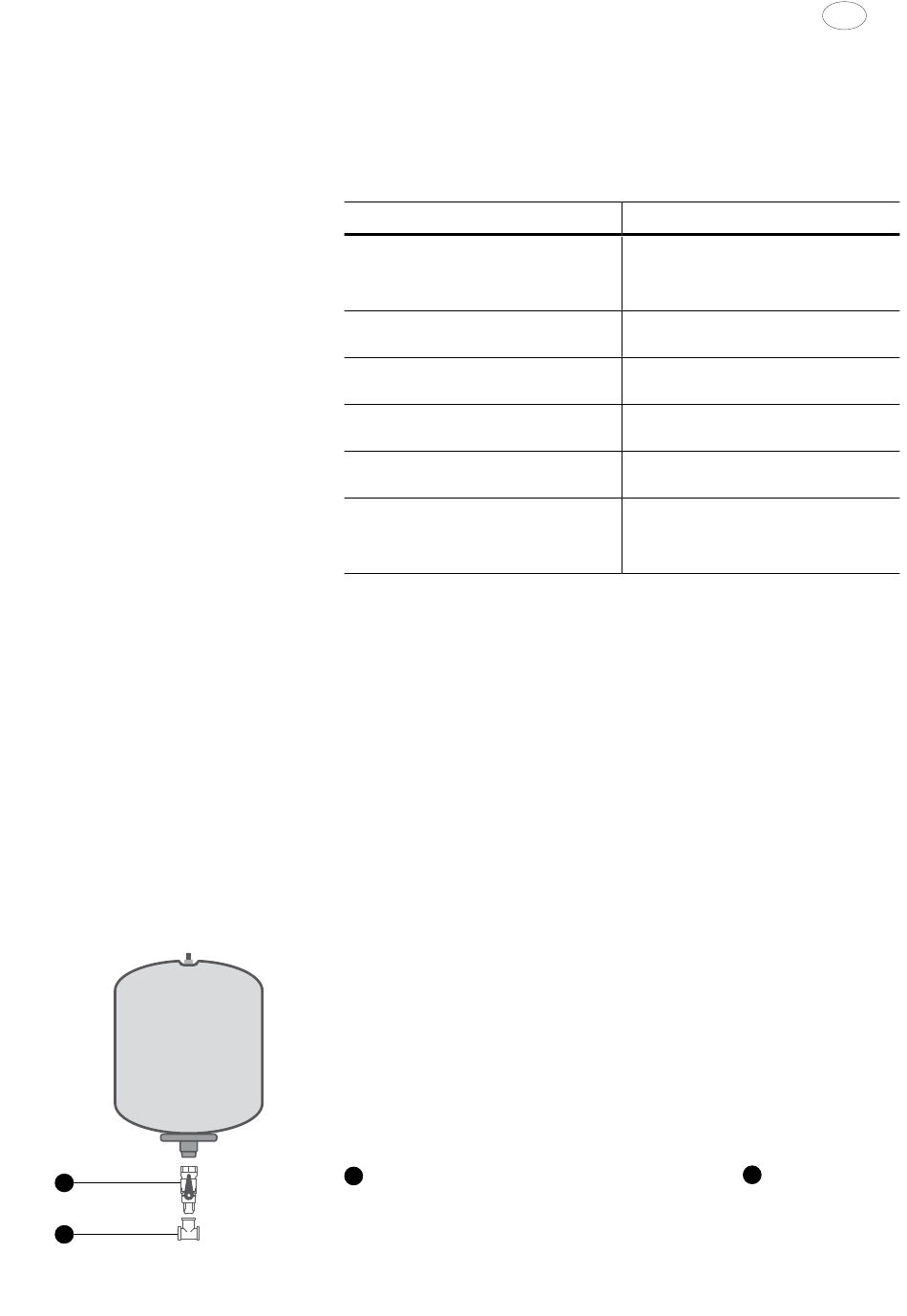

Einbaulage:

COSMO MAG-W 2 – 33
COSMO MAG-W 8 – 33 l sind mit einem High-Flow-Durchströmungsstern ausge-
rüstet, der die ausreichende Durchströmung garantiert. Das beiliegende T-Stück Rp ¾
wird, entweder direkt oder in Kombination mit der Flowjet
1
der Durchströmungsstern bzw. die Lanze des Flowjet in die Strömung hineinragt.
Das T-Stück G ¾ ist ausreichend bis zu einem Volumendurchsatz von 2,5 m³/h.
Zur fachgerechten Montage empfehlen wir die Kombination mit der Flowjet Durch-
strömungsarmatur mit gesicherter Absperrung und Entleerung (siehe extra Montage-
anleitung Flowjet).
-10 °C
min
+70 °C
max
siehe Typenschild
max
0 bar
Stickstoff
(Fluidgruppe 2 nach RL 2014/68/EU)
Wasser, Wasser-Glykolgemisch
(max. Glykolanteil 50%. Cosmo MAG-W sind nur
für Fluide nach Gruppe 2 Artikel 13 der Richtlinie
2014/68/EU zugelassen.)
waagerecht oder senkrecht,
waagerechte Montage mit spezieller Konsole,
senkrechte Montage mit Konsole und Spannband
(33 l mit Befestigungslaschen)
D
5
, so montiert, dass
2
