Für Schließerkontakt; Für Öffnerkontakt - Indexa Cs100 Set Anleitung

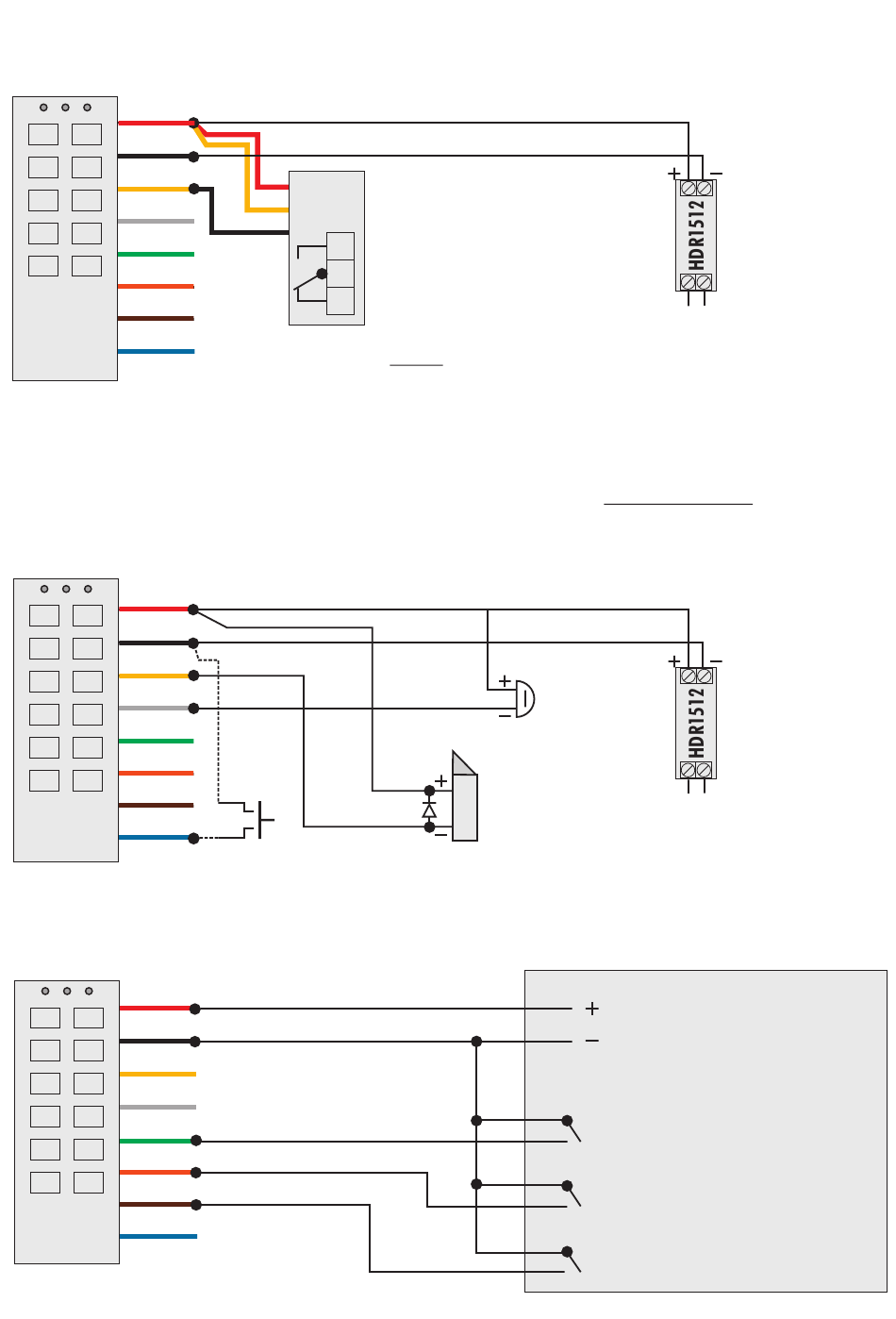

Beispielanschluss für Relaismodul RE02
Der Open-Collector Ausgang schaltet 12 V DC mit einer max. Belastung von 500 mA. Durch Anschluss des Relaismoduls RE02 [21] wird ein
potentialfreier Wechslerkontakt angesteuert.
rot
schwarz
gelb
weiß
grün
orange
braun
blau
CS100
Abb. 3
Beispiel: Direkter Anschluss eines geeigneten Türöffners und Türgongs (jeweils
Achtung: max. 0,5 A Strombezug; der Widerstand des angeschlossenen Verbrauchers muss mindestens 30
Widerstand unbedingt nach!) Bei einem niederohmigen Verbraucher wird der CS100 irreparabel zerstört!
rot
schwarz
gelb
weiß
grün
orange
braun
blau
CS100
Abb. 4
Beispielanschluss externe Steuerung der LED Anzeigen und des Summers über eine Alarmzentrale
rot
schwarz
gelb
weiß
grün
orange
braun
blau
CS100
Abb. 5
rot
Für Schließerkontakt:
RE02 RE02 RE02 RE02 RE02 RE02
gelb
(NO = normal offen)
schwarz
Verbindung über NO und C
NO
C C C C C
Für Öffnerkontakt:
C
(NC = normal geschlossen)
NC
Verbindung über NC und C
Achtung: Zum Schalten höherer
Leistung als 24 V AC/DC bzw. 1 A
muss ein geeignetes Koppelrelais
verwendet werden.
Taster*
Diode verwenden bei direktem
Anschuss eines Türöffners
12 V DC, mind. 30 Ω
Türgong
12 V DC
mind. 30 Ω
Türöffner
12 V DC
mind. 30 Ω
* optionaler Tasteranschluss zur Ansteuerung des Ausgangs 1
12 V DC
4
Netzteil Netzteil Netzteil (nicht im (nicht im (nicht im
Lieferumfang enthalten) Lieferumfang enthalten) Lieferumfang enthalten)
z.B. z.B. z.B.
HDR1512 HDR1512 HDR1512
ORBIT-12/2000V ORBIT-12/2000V ORBIT-12/2000V
OTTO-12/1500 OTTO-12/1500 OTTO-12/1500
N L N L N L
)
Ω
betragen! (Messen Sie den
Netzteil (nicht im
Lieferumfang enthalten)
z.B.
HDR1512
ORBIT-12/2000V
OTTO-12/1500
N L
Alarmzentrale
Ausgang bei Unscharf
(steuert grüne LED)
Ausgang bei Scharf
(steuert rote LED)
Ausgang bei Eingangsverzögerung
(steuert Summer)
, , ,
,
