indexa CS100 SET Anleitung

CODESCHALTER CS100 SET
Anleitung
1. Einleitung
Lesen Sie diese Anleitung vollständig durch. Sie enthält wichtige
Hinweise zur Inbetriebnahme und Handhabung.
Beachten Sie immer alle Sicherheitshinweise. Sollten Sie Fragen haben
oder unsicher in Bezug auf die Handhabung des Gerätes sein, dann
holen Sie den Rat eines Fachmannes ein.
Bewahren Sie diese Anleitung sorgfältig auf und geben Sie sie ggf. an
Dritte weiter.
2. Bestimmungsgemäße Verwendung
Der Codeschalter bietet eine kompakte Lösung für die Zutrittskontrolle
oder ähnliche Schaltungen.
Durch den Einsatz von 28 frei definierbaren Anwendercodes können
zwei Open Collector Ausgänge angesteuert werden. Das 12 V DC
Ausgangssignal ist bis max. 500 mA belastbar und die Dauer des
Ausgangsimpulses ist einstellbar. Alternativ kann ein Umschaltmodus
eingestellt werden.
Der Codeschalter verfügt über drei LEDs. Zwei davon können zur
Signalisierung von extern angesteuert werden. Ein eingebauter
Summer bestätigt die Tastenbedienung und kann ebenfalls von extern
angesteuert werden.
Der Codeschalter ist für die Wandmontage im Innen- oder Außenbereich
geeignet, wahlweise im mitgelieferten Rahmen.
Eine 12 V DC stabilisierte Spannungsversorgung ist erforderlich.
Anschlüsse bzw. die Spannungsversorgung müssen vor Feuchtigkeit
und Nässe geschützt werden.
Jede andere Verwendung oder Veränderung des Gerätes gilt als nicht
bestimmungsgemäß und birgt erhebliche Unfallgefahren. Der
Hersteller haftet nicht für Schäden, die durch nicht
bestimmungsgemäßen Gebrauch oder falsche Bedienung verursacht
werden.
Dieses Gerät ist nicht dafür bestimmt, durch Personen (einschließlich
Kinder) mit eingeschränkten physischen, sensorischen oder geistigen
Fähigkeiten oder mangels Erfahrung und/oder mangels Wissen benutzt
zu werden, es sei denn, sie werden durch eine für ihre Sicherheit
zuständige Person beaufsichtigt oder erhielten von ihr Anweisungen,
wie das Gerät zu benutzen ist. Kinder müssen beaufsichtigt werden, um
sicherzustellen, dass sie nicht mit dem Gerät spielen.
3. Sicherheitshinweise
Die folgenden Hinweise dienen Ihrer Sicherheit und Zufriedenheit beim
Betrieb des Gerätes. Beachten Sie, dass die Nichtbeachtung dieser
Sicherheitshinweise zu erheblichen Unfallgefahren führen kann.
Gefahr! Bei Nichtbeachtung dieses Hinweises werden Leben
und Gesundheit gefährdet.
!
Lassen Sie Kleinkinder nicht unbeaufsichtigt mit dem Gerät,
Verpackungsmaterial oder Kleinteilen! Andernfalls droht
Lebensgefahr durch Ersticken!
!
Beschädigen Sie bei Bohrarbeiten und beim Befestigen keine
Leitungen für Gas, Strom, Wasser oder Telekommunikation!
Andernfalls droht Lebens-, Verletzungsgefahr!
!
Behandeln Sie die Zuleitungen vorsichtig! Verlegen Sie diese so,
dass sie nicht beschädigt werden können und keine Stolpergefahr
darstellen. Ziehen Sie die Kabel nicht über scharfe Kanten, und
quetschen oder klemmen Sie sie nicht anderweitig ein. Andernfalls
drohen Lebens- und Verletzungsgefahr!
!
Tauchen Sie das Gerät nicht ins Wasser ein! Andernfalls droht
Lebensgefahr!
!
Vergewissern Sie sich vor dem Netzstromanschluss eines
Netzgerätes, dass der Netzstrom vorschriftsmäßig mit 230 V ~ AC,
50 Hz und mit einer vorschriftsmäßigen Sicherung ausgestattet ist.
Andernfalls droht Lebensgefahr!
Achtung! Bei Nichtbeachtung dieses Hinweises werden
Die
Sachwerte gefährdet.
!
Betreiben Sie das Gerät mit stabilisierte 12V DC. n
!
Setzen Sie das Gerät nicht der Nähe von Feuer, Hitze oder lang
andauernder hoher Temperatureinwirkung aus!
!
Schützen Sie das Gerät vor starken mechanischen
Beanspruchungen und Erschütterungen!
!
Schützen Sie das Gerät vor starken magnetischen oder elektrischen
Feldern!
!
Verwenden Sie das Gerät nur mit den gelieferten Originalteilen
oder Originalzubehör!
!
Überprüfen Sie vor dem Zusammenbau und der Inbetriebnahme
die Lieferung auf Beschädigungen und Vollständigkeit!
!
Schließen Sie kein beschädigtes Gerät (z.B. Transportschaden) an.
Fragen Sie im Zweifelsfall Ihren Kundendienst. Reparaturen und
Eingriffe am Gerät dürfen nur von Fachkräften durchgeführt
werden.
4. Lieferumfang
!
Codeschalter inkl. ca. 2,5 m Kabel mit Anschlusslitzen
!
Rahmen
!
Relaisplatine RE02
!
2 Folien
!
4 Maschinenschrauben
!
4 Montageschrauben
!
4 Dübel
! Diode (Schutz der Elektronik bei direktem Anschluss eines
Türöffners)
!
Anleitun g

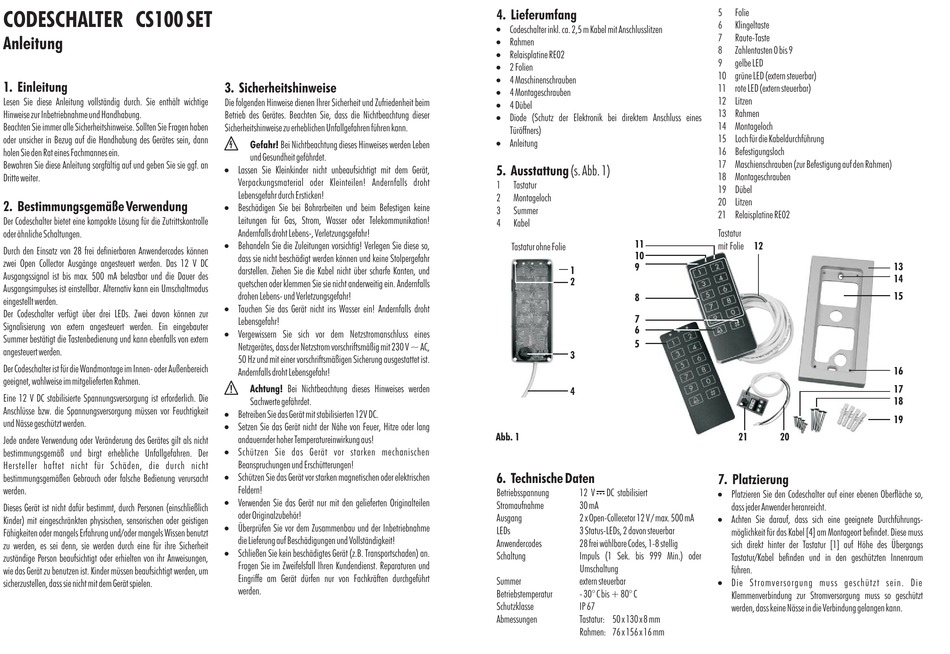

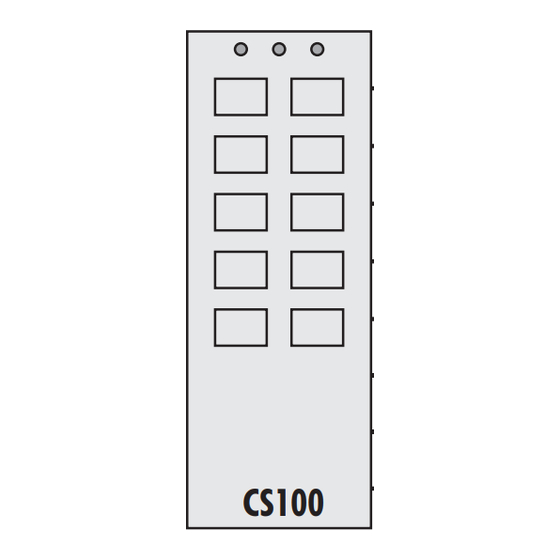

5. Ausstattung (s. Abb. 1)
1 Tastatur
2 Montageloch
3 Summer
4 Kabel
11
Tastatur ohne Folie
10
9
1
2
8
7
6
5
3
4
Abb. 1
6. Technische Daten
Betriebsspannung 12 V DC stabilisiert
Stromaufnahme 30 mA
Ausgang 2 x Open-Collecetor 12 V / max. 500 mA
LEDs 3 Status-LEDs, 2 davon steuerbar
Anwendercodes 28 frei wählbare Codes, 1-8 stellig
Schaltung Impuls (1 Sek. bis 999 Min.) oder
Umschaltung
Summer extern steuerbar
Betriebstemperatur - 30° C bis + 80° C
Schutzklasse IP 67
Abmessungen Tastatur: 50 x 130 x 8 mm
Rahmen: 76 x 156 x 16 mm
5 Folie
6 Klingeltaste
7 Raute-Taste
8 Zahlentasten 0 bis 9
9 gelbe LED
10 grüne LED (extern steuerbar)
11 rote LED (extern steuerbar)
12 Litzen
13 Rahmen
14 Montageloch
15 Loch für die Kabeldurchführung
16 Befestigungsloch
17 Maschienschrauben (zur Befestigung auf den Rahmen)
18 Montageschrauben
19 Dübel
20 Litzen
21 Relaisplatine RE02
Tastatur
mit Folie 12
21 20
7. Platzierung
!
Platzieren Sie den Codeschalter auf einer ebenen Oberfläche so,
dass jeder Anwender heranreicht.
!
Achten Sie darauf, dass sich eine geeignete Durchführungs-
möglichkeit für das Kabel [4] am Montageort befindet. Diese muss
sich direkt hinter der Tastatur [1] auf Höhe des Übergangs
Tastatur/Kabel befinden und in den geschützten Innenraum
führen.
!
Die Stromversorgung muss geschützt sein. Die
Klemmenverbindung zur Stromversorgung muss so geschützt
werden, dass keine Nässe in die Verbindung gelangen kann.
13
14
15
16
17
18
19
