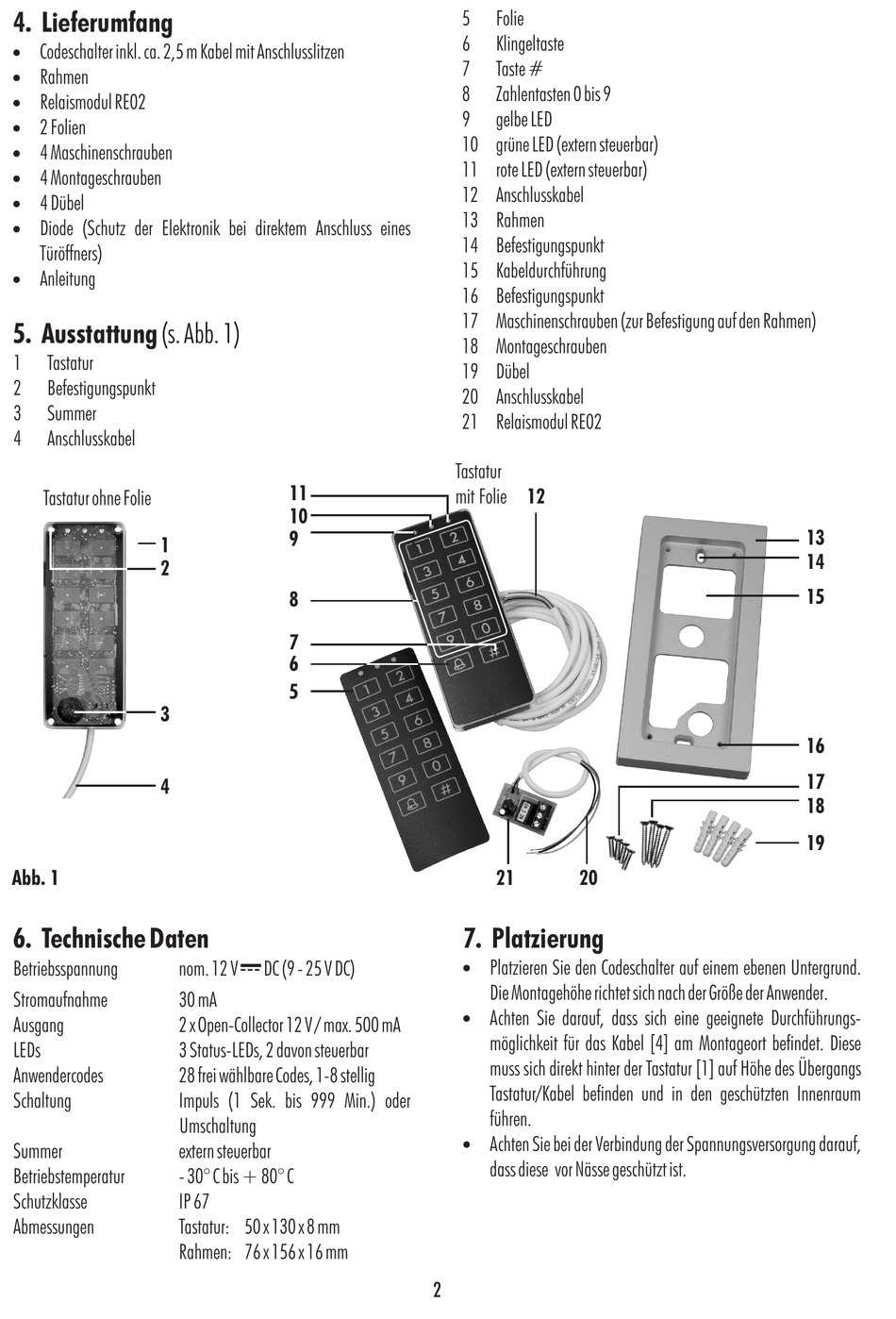

4. Lieferumfang

!
Codeschalter inkl. ca. 2,5 m Kabel mit Anschlusslitzen
!
Rahmen
!
Relaismodul RE02
!
2 Folien
!
4 Maschinenschrauben
!
4 Montageschrauben
!
4 Dübel
!
Diode (Schutz der Elektronik bei direktem Anschluss eines
Türöffners)
!
Anleitung
5. Ausstattung (s. Abb. 1)
1 Tastatur
2 Befestigungspunkt
3 Summer
4 Anschlusskabel
Tastatur ohne Folie
1
2
3
4
Abb. 1

6. Technische Daten

Betriebsspannung
Stromaufnahme
Ausgang
LEDs
Anwendercodes
Schaltung
Summer
Betriebstemperatur
Schutzklasse
Abmessungen
11
10
9
8
7
6
5
"
nom. 12 V DC (9 - 25 V DC)
30 mA
2 x Open-Collector 12 V / max. 500 mA
3 Status-LEDs, 2 davon steuerbar
28 frei wählbare Codes, 1-8 stellig
Impuls (1 Sek. bis 999 Min.) oder
Umschaltung
extern steuerbar
- 30° C bis + 80° C
IP 67
Tastatur: 50 x 130 x 8 mm
Rahmen: 76 x 156 x 16 mm
5 Folie
6 Klingeltaste
7 Taste #
8 Zahlentasten 0 bis 9
9 gelbe LED
10 grüne LED (extern steuerbar)
11 rote LED (extern steuerbar)
12 Anschlusskabel
13 Rahmen
14 Befestigungspunkt
15 Kabeldurchführung
16 Befestigungspunkt
17 Maschinenschrauben (zur Befestigung auf den Rahmen)
18 Montageschrauben
19 Dübel
20 Anschlusskabel
21 Relaismodul RE02
Tastatur
mit Folie 12
21 20

7. Platzierung

!
Platzieren Sie den Codeschalter auf einem ebenen Untergrund.
Die Montagehöhe richtet sich nach der Größe der Anwender.
!
Achten Sie darauf, dass sich eine geeignete Durchführungs-
möglichkeit für das Kabel [4] am Montageort befindet. Diese
muss sich direkt hinter der Tastatur [1] auf Höhe des Übergangs
Tastatur/Kabel befinden und in den geschützten Innenraum
führen.
!
Achten Sie bei der Verbindung der Spannungsversorgung darauf,
dass diese vor Nässe geschützt ist.
2
13
14
15
16
17
18
19
