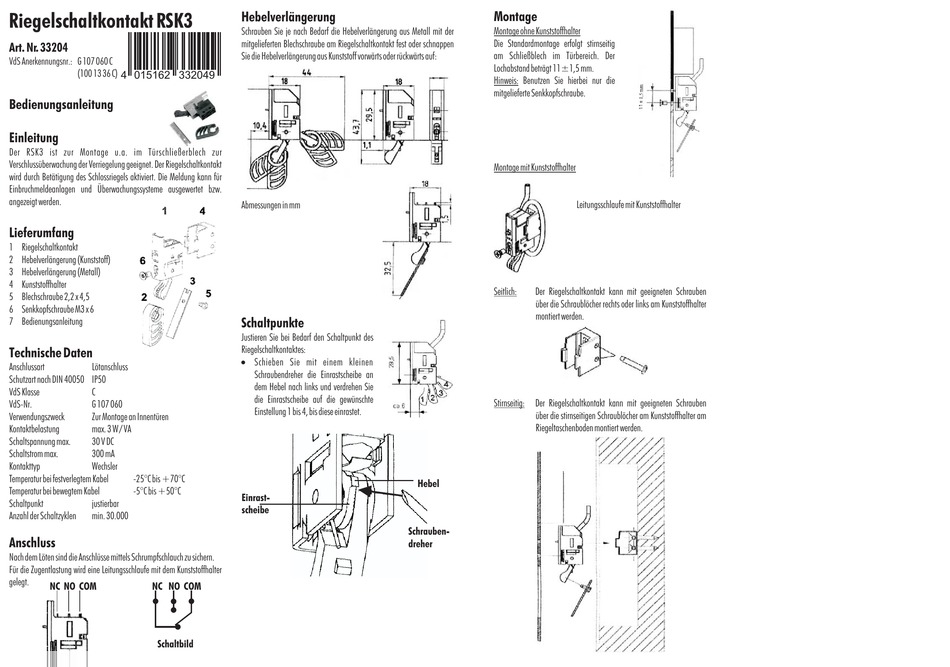

indexa RSK3 Bedienungsanleitung

Riegelschaltkontakt RSK3
Art. Nr. 33204
VdS Anerkennungsnr.: G 107 060 C
4 015162 332049
(100 13 36 C)
Bedienungsanleitung
Einleitung
Der RSK3 ist zur Montage u.a. im Türschließerblech zur
Verschlussüberwachung der Verriegelung geeignet. Der Riegelschaltkontakt
wird durch Betätigung des Schlossriegels aktiviert. Die Meldung kann für
Einbruchmeldeanlagen und Überwachungssysteme ausgewertet bzw.
angezeigt werden.
Lieferumfang
1 Riegelschaltkontakt
2 Hebelverlängerung (Kunststoff)
3 Hebelverlängerung (Metall)
4 Kunststoffhalter
5 Blechschraube 2,2 x 4,5
6 Senkkopfschraube M3 x 6
7 Bedienungsanleitung
Technische Daten
Anschlussart Lötanschluss
Schutzart nach DIN 40050 IP50
VdS Klasse C
VdS-Nr. G 107 060
Verwendungszweck Zur Montage an Innentüren
Kontaktbelastung max. 3 W / VA
Schaltspannung max. 30 V DC
Schaltstrom max. 300 mA
Kontakttyp Wechsler
Temperatur bei festverlegtem Kabel -25°C bis +70°C
Temperatur bei bewegtem Kabel -5°C bis +50°C
Schaltpunkt justierbar
Anzahl der Schaltzyklen min. 30.000
Anschluss
Nach dem Löten sind die Anschlüsse mittels Schrumpfschlauch zu sichern.
Für die Zugentlastung wird eine Leitungsschlaufe mit dem Kunststoffhalter
gelegt.
NC NO COM NC NO COM
Schaltbild
Hebelverlängerung
Schrauben Sie je nach Bedarf die Hebelverlängerung aus Metall mit der
mitgelieferten Blechschraube am Riegelschaltkontakt fest oder schnappen
Sie die Hebelverlängerung aus Kunststoff vorwärts oder rückwärts auf:
Abmessungen in mm
Schaltpunkte
Justieren Sie bei Bedarf den Schaltpunkt des
Riegelschaltkontaktes:
!
Schieben Sie mit einem kleinen
Schraubendreher die Einrastscheibe an
dem Hebel nach links und verdrehen Sie
die Einrastscheibe auf die gewünschte
Einstellung 1 bis 4, bis diese einrastet.
Hebel
Einrast-
scheibe
Schrauben-
dreher
Montage
Montage ohne Kunststoffhalter
Die Standardmontage erfolgt stirnseitig
am Schließblech im Türbereich. Der
Lochabstand beträgt 11±1,5 mm.
Hinweis: Benutzen Sie hierbei nur die
mitgelieferte Senkkopfschraube.
Montage mit Kunststoffhalter
Leitungsschlaufe mit Kunststoffhalter
Seitlich: Der Riegelschaltkontakt kann mit geeigneten Schrauben
über die Schraublöcher rechts oder links am Kunststoffhalter
montiert werden.
Stirnseitig: Der Riegelschaltkontakt kann mit geeigneten Schrauben
über die stirnseitigen Schraublöcher am Kunststoffhalter am
Riegeltaschenboden montiert werden.
