Amazone R 4 Montage- Und Betriebsanleitung
Verwandte Anleitungen für Amazone R 4
Inhaltszusammenfassung für Amazone R 4

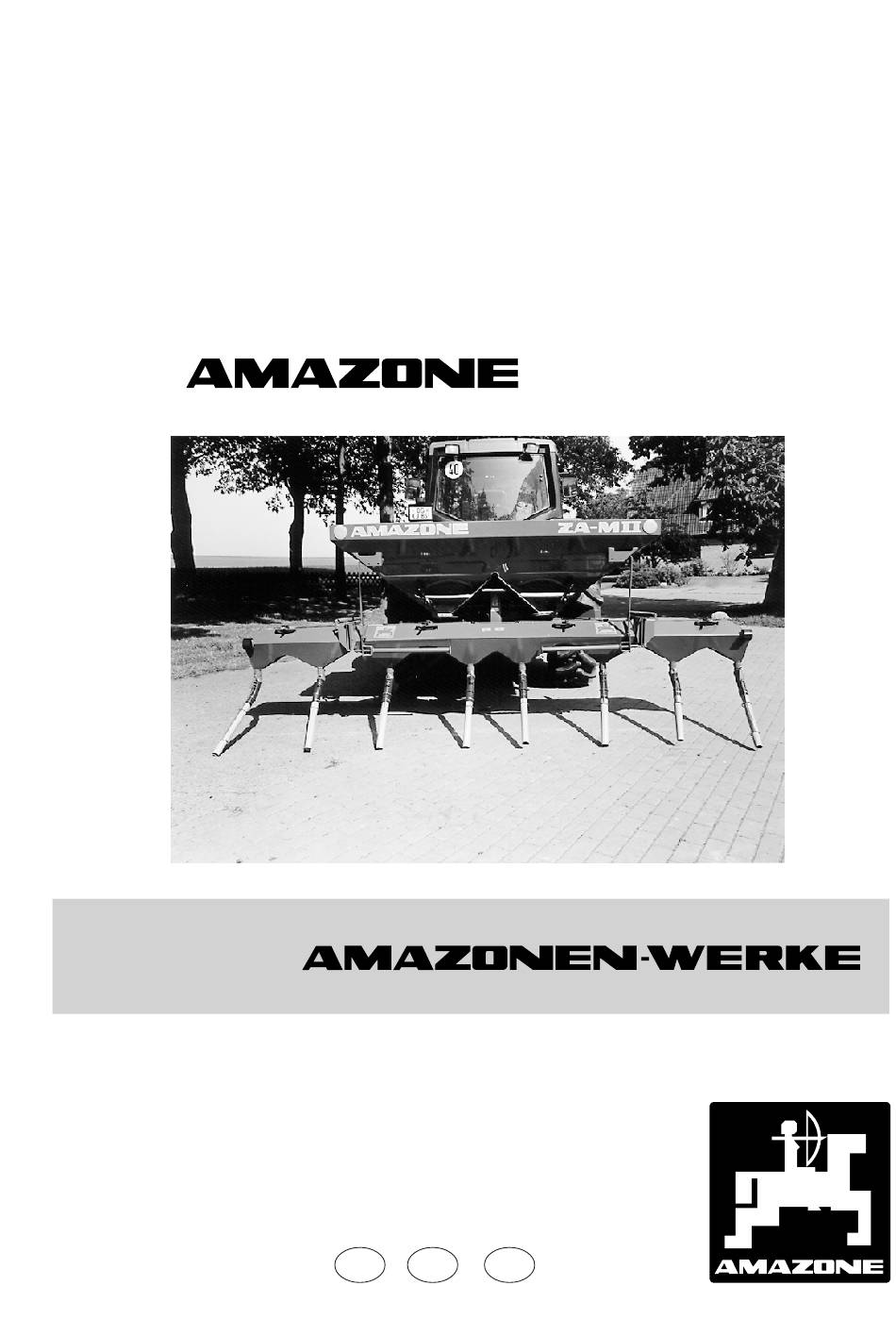

- Seite 1 Montage- und Betriebsanleitung Reihenstreuvorrichtung R4, R 6, R 8 für Zentrifugalstreuer ZA-M und ZA-U MG 241 DB 515(D) 05.96 Printed in Germany...
- Seite 2 Copyright © 1996 by AMAZONEN-Werke H. Dreyer GmbH & Co. KG D-49202 Hasbergen-Gaste Alle Rechte vorbehalten...
- Seite 3 Die Reihenstreuvorrichtung für Zentrifugalstreuer der Baureihe AMAZONE ZA-M stammt aus der umfangreichen Produktpalette der AMAZONE-Landmaschinen. Die ausgereifte Technik in Verbindung mit der richtigen Bedienung ermöglicht einen optimalen und geräteschonenden Einsatz. Daher bitten wir Sie, diese Montage- und Bedienungsanleitung sorgfältig durchzulesen und zu beachten, da Ersatzansprüche bei Bedienungsfehlern abgelehnt werden müssen.
- Seite 4 Angaben über die Maschine Hersteller AMAZONEN-Werke, H.Dreyer GmbH & Co. KG, Postfach 51, D-49202 Hasbergen-Gaste Technische Daten Reihenstreuvorrichtung R 4 Gewicht [kg] Wichtige Hinweise Arbeitssicherheits-Symbol Dieses Symbol wird verwendet bei allen Arbeitssicherheits-Hinweisen, bei denen Gefahr für Leib und Leben von Personen besteht. Beachten Sie diese Hinweise und verhalten Sie sich in diesen Fällen besonders vorsichtig.
- Seite 5 Reihenstreuvorrichtung für Z e n t r i f u g a l s t r e u e r AMAZONE ZA-M Die Zentrifugalstreuer AMAZONE ZA-M sind nachträglich ausrüstbar mit 4-, 6- oder 8-reihiger Streuvorrichtung (Fig. 3.1) für die Unterblattdüngung, besonders für die Maisdüngung.
-
Seite 6: Montage Der Reihenstreuvorrichtung An Den Streuer
3- Deckel, rechts und links mit Dichtungsprofil (4). 5- Wurfscheibe, rechts und links. 6- Zugstrebe. 7- Endstück, rechts und links (nur R 4). 8- Außentrichter, rechts und links (nur R 6). 9- Schwenktrichter, rechts und links (nur bei R 8). - Seite 7 Mitteltrichter (4.3/1) von hinten über die Anhänge- schiene bis gegen die Winkelgetriebe schieben und an den Zugstreben (4.3/2) einhängen. Haube (4.3/3) von der Maschinenvorderseite um die Winkelgetriebe führen und mit Flügelmuttern am Mitteltrichter befestigen. Fig. 4.3 Abstellstützen (4.4/1) in die 4 Aufnahmen am Mitteltrichter (an Vorder- und Rückseite) einstecken und mit Federvorstecker sichern.
- Seite 8 Mittelschläuche (4.6/1) und Außenschläuche (4.6/2 nur bei R 8) auf die Trichterstutzen aufstecken und befestigen. Die Anpassung der Schläuche an den Reihenabstand der Kulturen erfolgt auf dem Feld. Hierzu die Schraube am Auslaufstutzen (4.6/3) lösen und den Auslaufstutzen entsprechend verdrehen. Schraube wieder anziehen. Fig.
-
Seite 9: Einstellungen Und Einsatz Der Reihenstreuvorrichtung
Einstellungen und Einsatz der Reihenstreuvorrichtung Einstellen der Streumenge Zur Streumengeneinstellung siehe Betriebsanleitung "Zentrifugalstreuer AMAZONE ZA-M". Ermitteln der Schieberstellung anhand der Streutabellen für KAS und Harnstoff unter Berücksichtigung der Arbeitsbreite (abhängig von Reihenzahl und Reihenabstand), der Fahrgeschwindigkeit und der gewünschten Streumenge. - Seite 10 KAS 27 %, granuliert Loses Schüttgewicht ca. 1,00 kg/l Arbeitsbreite [m] 4,20 4,50 4,80 Streumenge [kg/ha] bei einer Arbeitsgeschwindigkeit [km/h] von: Schieberstellung...
- Seite 11 KAS 27 %, granuliert Loses Schüttgewicht ca. 1,00 kg/l Arbeitsbreite [m] 5,60 6,00 6,40 Streumenge [kg/ha] bei einer Arbeitsgeschwindigkeit [km/h] von: Schieberstellung...
- Seite 12 Harnstoff 46 % N, granuliert Loses Schüttgewicht ca. 0,75 kg/l Arbeitsbreite [m] 2,80 3,00 3,20 Streumenge [kg/ha] bei einer Arbeitsgeschwindigkeit [km/h] von: Schieberstellung Harnstoff 46 % N, granuliert Loses Schüttgewicht ca. 0,75 kg/l Arbeitsbreite [m] 4,20 4,50 4,80 Streumenge [kg/ha] bei einer Arbeitsgeschwindigkeit [km/h] von: Schieberstellung...
- Seite 13 Harnstoff 46 % N, granuliert Loses Schüttgewicht ca. 0,75 kg/l Arbeitsbreite [m] 5,60 6,00 6,40 Streumenge [kg/ha] bei einer Arbeitsgeschwindigkeit [km/h] von: Schieberstellung...
-
Seite 14: Einstellen Der Leitflügel
Einstellen der Leitflügel Zur weitgehend gleichmäßigen Düngeraufteilung zu allen Ausläufen sind die Leitflügel je nach Reihenzahl, Düngersorte und Streumenge über die Einstellhebel (4.8/1) einzustellen. Der Tabelle auf der folgenden Seite sind die Werte für die Grobeinstellung der Leitflügel (Einstellhebelstellung) zu entnehmen. Einstellhebel nach Tabelle auf der Skala (4.8/2) einstellen. - Seite 15 Kontrolle der Streumenge und Leitflügeleinstellung Streumengenkontrolle im Stand wie folgt durchführen: Einstellen der Streumenge über den Stellhebel (4.9/1). Einstellhebel (4.9/2) für die Leitflügel entsprechend Tabelle auf der Skala einstellen. Einstellhebel mit Flügelmutter feststellen. Auffangbehälter unter jeden Auslauf stellen. Zapfwellendrehzahl von 540 U/min einstellen und Schieber exakt eine Minute lang öffnen.
- Seite 16 Die tatsächlich aufgefangene, umgerechnete Streumenge [kg/ha] stimmt mit der gewünschten Streumenge überein. Die Schieberstellung muß nicht korrigiert werden. Ebenfalls nicht korrigiert werden muß die Leitflügeleinstellung, da die Düngergewichte der einzelnen Auffangbehälter annährend gleich sind. Bei Abweichungen von der gewünschten Streumenge [kg/ha] die Schieberstellung entsprechend korrigieren. Streumengenkontrolle wiederholen.
-
Seite 17: Korrektur Der Gewählten Leitflügeleinstellung
Leitflügeleinstellungen zu korrigieren. Je nach Auffangbehälterinhalt werden die Einstellhebel nach Angaben der folgenden Abbildungen verstellt. Durch Verschwenken des Einstellhebels auf einen höheren Einstellwert wird die Streumenge erhöht, die dem jeweiligen äußeren Auslauf (R 4) oder den äußeren Ausläufen (R 6 bzw. R 8) zugeführt wird. 2. mehr 1. - Seite 20 H. Dreyer GmbH & Co. KG Postfach 51 Tel.: (05405) 501-0 D-49202 Hasbergen-Gaste Telefax: (05405) 50 11 47 Zweigwerke: D-27794 Hude · F-57602 Forbach Werksniederlassungen in England und Frankreich Fabriken für Mineraldüngerstreuer, Feldspritzen, Sämaschinen, Bearbeitungsmaschinen, Mehrzweck-Lagerhallen und Kommunalgeräte...
