ABB SD/U 1.1 Bedienungsanleitung

ABB i-bus ® EIB
Technische Daten
7
Versorgung
Ausgänge
Anschlüsse
Bedien- und Anzeigeelemente
Schutzart
Umgebungstemperaturbereich
Bauform
Gehäuse, Farbe
Montage
Abmessungen
Gewicht
Approbation
CE-Zeichen

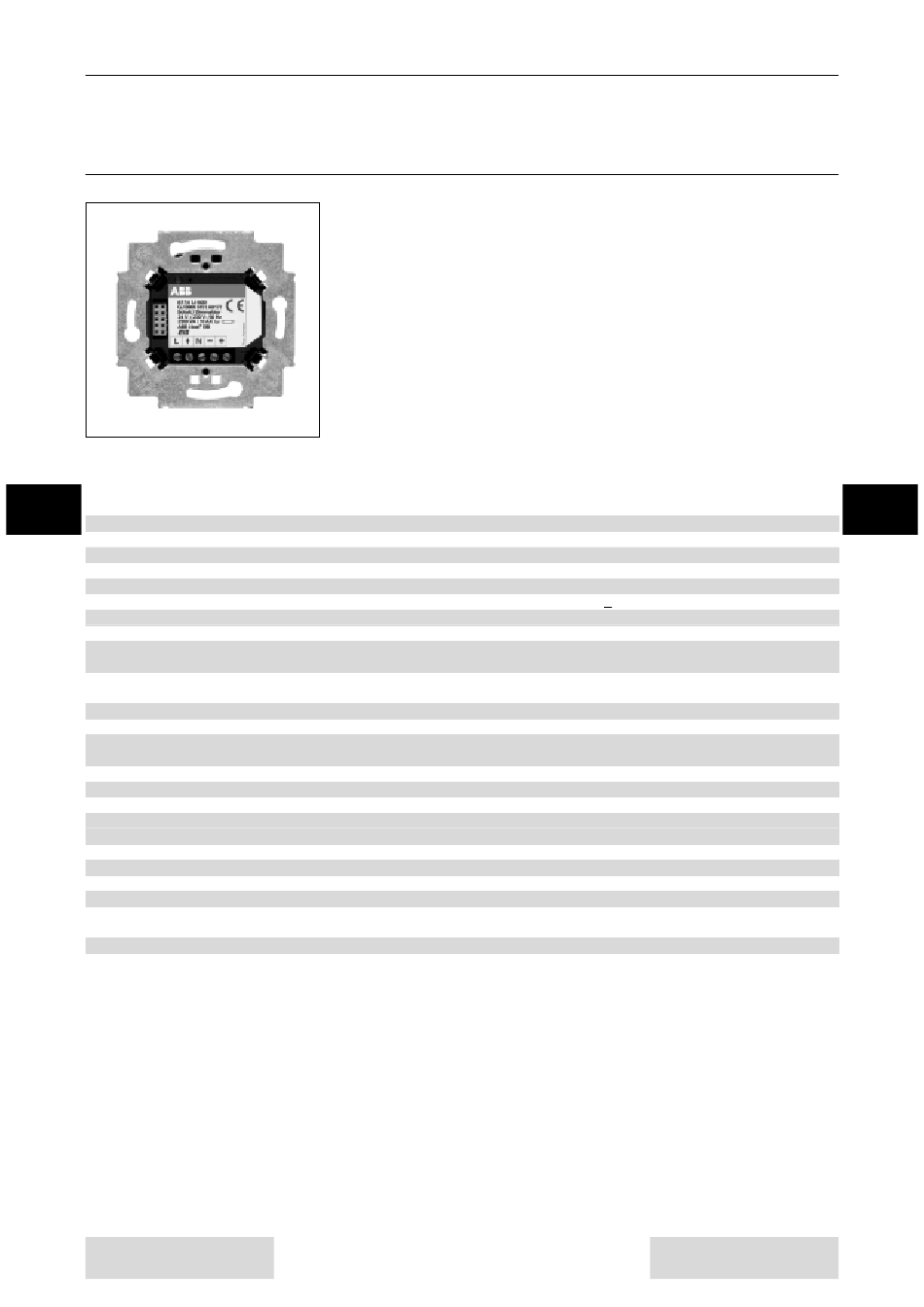

SD/U 1.1
Schalt-/Dimmaktor, 1fach, 10 A, UP
SD/U 1.1, GJ B000 6151 A0177
Der Dimmaktor/-sensor ist für die Mon-
tage in einer 60 mm Unterputz-Dose
nach DIN 49073 vorgesehen. Die Be-
festigung erfolgt mit Schrauben über
die Befestigungsbrücke.
Mit dem Schalt-/Dimmaktor UP können
elektronische Vorschaltgeräte mit
0(1)...10 V Steuereingang geschaltet
und gedimmt werden.
Bei Verwendung einer tiefen Abzweig-
dose, darf diese nicht als Abzweigdose
dienen.
– EIB
– 1 potentialfreier Kontakt
– Schaltspannung
– Schaltstrom
– Steuerausgang
– Steuerstrom
– EIB
– Anwendungsmodul
– Laststromkreis
– Steuerleitung
– LED und Taste
– IP 20, EN 60 529
mit aufgesetztem Anwendungsmodul
– Betrieb
– UP-Gerät
– Kunststoffgehäuse, schwarz
– in tiefe UP-Dose 60 mm
Schraubbefestigung mittels Tragring
– Einsatz
– Tragring
– 0,08 kg
– EIB-zertifiziert
– gemäß EMV Richtlinie und
Niederspannungsrichtlinie
Seite 1 von 76
SDU_11_TD_DE_V1-1
2CDC 507 032 D0101
Zur Vorort-Bedienung können folgende
Anwendungsmodule aufgesetzt wer-
den:
– Tastsensoren alpha nea ® , 1fach,
2fach, 4fach,
®
– Tastsensor Busch-triton ,1fach,
3fach, 5fach,
– Präsenzmelder,
– IR-Schnittstelle.
Je nach Anwendungsprogramm kön-
nen auch Telegramme an andere EIB-
Geräte gesendet werden.
24 VDC, erfolgt über die Buslinie
230 VAC
10 A
0 ... 10 V
< 50 mA
Stifte für Busanschlussklemme
10polige Buchsenleiste
Schraubklemmen
Anschlussquerschnitt 1 ... 2,5 mm
Schraubklemmen
Anschlussquerschnitt 1 ... 2,5 mm
zur Vergabe der
physikalischen Adresse
- 5 °C ... 45 °C
48 x 44 x 33 mm (H x B x T)
71 x 71 mm
SD/U 1.1
