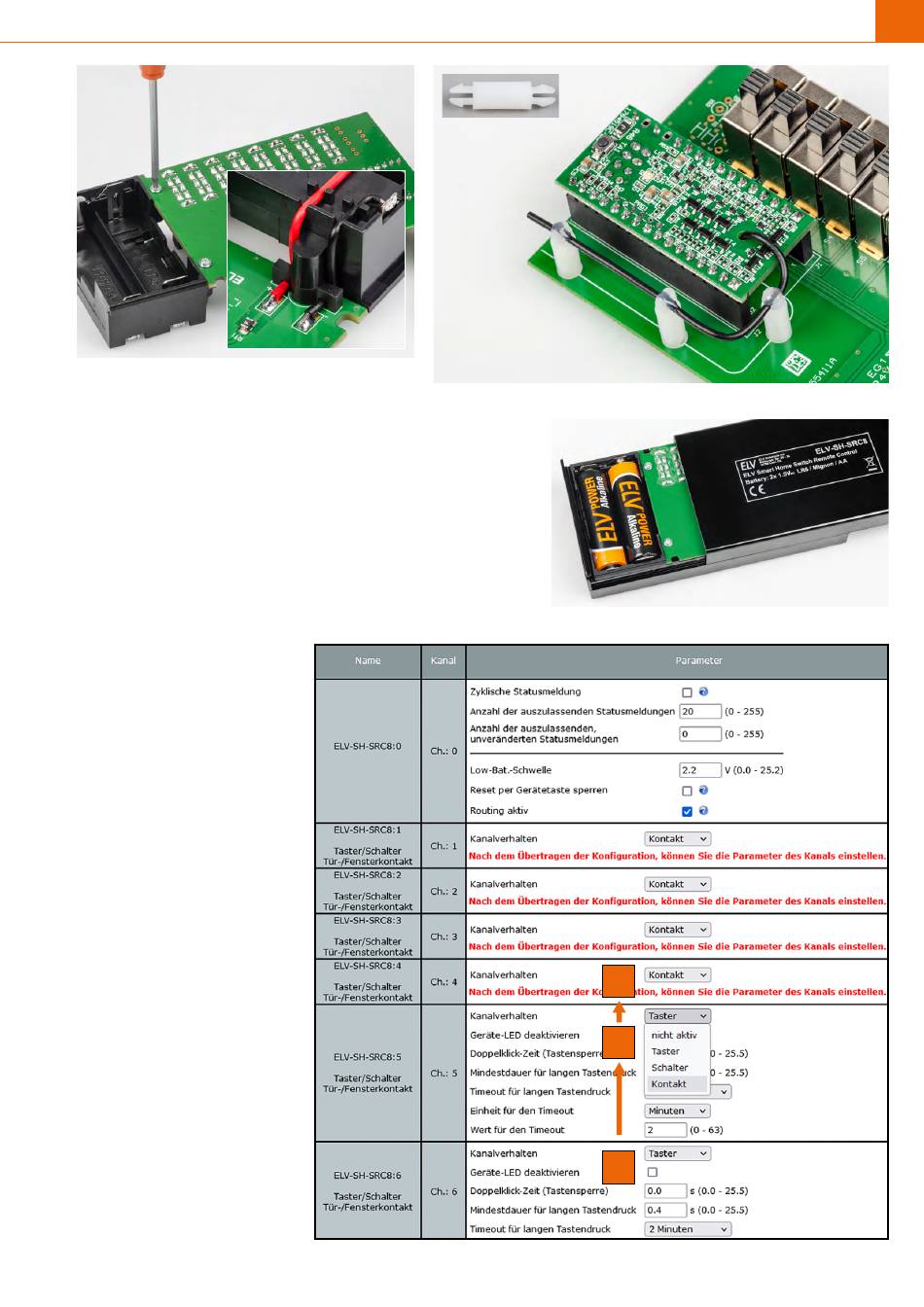

Bild 6: Der Batteriehalter wird mit der Platine verschraubt,
und die Anschlussdrähte des Batteriehalters werden mit den Pads
der Platine verlötet.
Damit ist der Aufbau abgeschlossen, und das Ge-
rät befindet sich automatisch drei Minuten lang im
Anlernmodus.
Anlernen und
Konfigurieren mit CCU3
Für das Anlernen an eine CCU3 ist
in der WebUI der Punkt „Geräte
anlernen" und dort „HmIP Gerät
anlernen" aufzurufen.
Ist der dreiminütige Anlernmo-
dus des Sendemoduls nicht mehr
aktiv, kann dieser durch Betäti-
gung der Systemtaste auf dem
Modul erneut gestartet werden.
Nach dem erfolgreichen An-
lernen landet das Modul zunächst
im Posteingang, wo die Eingangs-
kanäle bereits sinnvoll entspre-
chend ihrer späteren Funktion
benannt werden sollten.
Nach der Übernahme des Ge-
räts aus dem Posteingang ist in
der Geräteliste noch eine Umkon-
figuration des Kanalverhaltens
der Eingangskanäle von „Taster"
auf „Kontakt" vorzunehmen
10). Für eine korrekte Funkti-
on darf keiner der acht Kanäle auf
Taster oder Schalter stehen.
Bild 10: Umkonfiguration des Kanalverhal-
tens der Kanäle 1 bis 8 auf Kontakt
(siehe
Bild 7: Die Antennen-
halter werden mit der
stärker rastendenden
linken Seite in die
Montagelöcher der
Platine gesteckt.
Bild 8: Das korrekt aufgesteckte Sendemodul und die in den Haltern fixierte Antenne
Bild 9: Montage der
Platine und Einlegen
der Batterien
Bausatz
3
2
1
