Buchsenleisten und Schalter sowie den Zusammenbau und die Monta-
ge des Batteriefachs und die abschließende Montage des Sendemo-
duls.
Wir beginnen die Bestückung mit der exakt rechtwinkligen Montage
der beiden Buchsenleisten. Diese sind zunächst mit nur je einem Löt-
punkt mittig zu fixieren. Nach Überprüfung des korrekten Sitzes und
eventueller Korrekturen sind auch die anderen Anschlüsse zu verlö-
ten. Um eine Verformung des Kunststoffkörpers oder das Eindringen
von Lötzinn in die Federkontakte zu verhindern, sollten die Anschlüs-
se nicht zu lange und nicht mit zu großer Hitze verlötet werden. Die
Temperatur sollte jedoch hoch genug sein, um einen Pin in ca. einer
Sekunde anzulöten.
Als Nächstes werden die acht Taster bestückt und festgelötet. Hier
empfiehlt sich das gleiche Vorgehen wie bei den Buchsenleisten. Es
wird erst ein Pin pro Schalter angelötet, und erst nach Kontrolle der
Ausrichtung aller Schalter werden die restlichen Pins angelötet.
zeigt die fertig bestückten Buchsenleisten und Schalter.
Der nächste Montageschritt ist das Einsetzen und Verdrahten der
Batteriehalterung. Dazu sind die vier Batteriekontakte wie in
gezeigt in die Batteriehalterung einzusetzen, bis sie einrasten. Die
Batteriekontakte sind für Plus- und Minuspol unterschiedlich ausge-
führt, dies ist zu beachten. Anschließend werden die Kontakte mit der
beiliegenden Litze verdrahtet
tung links schneidet man dazu ein 25 mm langes Stück der schwarzen

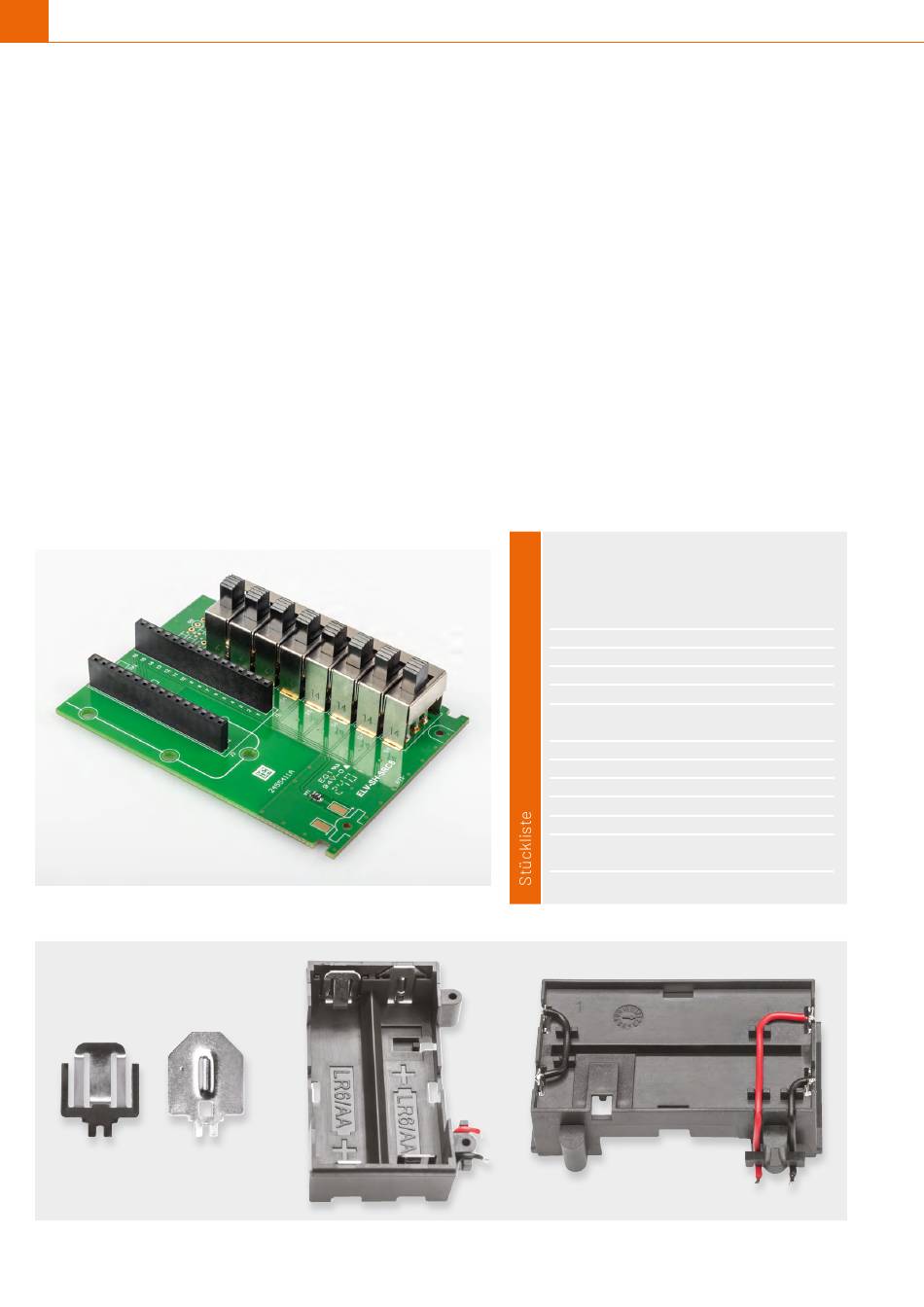

Bild 4: Buchsenleisten und Schalter in korrekter Position
–
Bild 5: Die Batteriekontakte sind, wie hier gezeigt, in den Batteriehalter einzusetzen und zu verdrahten.
www.elvjournal.com
(Bild 5
rechts). Für die Verbindungslei-
+
Litze ab und isoliert es auf jeweils 2 mm ab. Die bei-
den noch freien Kontakte werden mit der restlichen
Litze versehen, ebenfalls beidseitig 2 mm abisoliert,
und in die Leitungsführungen eingelegt.
Nach dem Verdrahten ist das Batteriefach mit
den beiliegenden zwei Schrauben mit der Platine
zu verschrauben, und die beiden freien Drahtenden
sind mit den zugehörigen Pads zu verlöten
Jetzt erfolgt das Einsetzen der Antennenhalter in
die Platine. Hier empfehlen wir, die stärker rastende
Seite in die Platine einzusetzen und die Seite mit den
schräg zulaufenden Federn für die Führung der An-
tenne des Sendemoduls zu verwenden
Nun kann das Sendemodul HmIP-MOD-RC8 ge-
mäß der Platinenbedruckung und
Bild 4
und die Antenne in den Haltern verlegt und mit ei-
nem Tropfen Heißkleber fixiert werden.
Nach dem Einlegen der Platine in die obere Ge-
Bild 5
häuseschale und dem polrichtigen Einlegen der Bat-
terien (2x Mignon/AA/LR6)
Gehäusehälften bis zum Anschlag ineinanderge-
schoben, und die Unterseite wird mit selbstkleben-
den Gehäusefüßen versehen.
Widerstände:
PTC/0,5 A/6 V/SMD
Sonstiges:
Schiebeschalter, 2x um, hoch, print
Buchsenleiste, 1x 16-polig, gerade
Batteriehalter für 2x LR6
2 Batteriekontakte Minus, LR6
2 Batteriekontakte Plus, LR6
2 gewindeformende Schrauben,
1,8 x 8 mm, T6
5,5 cm flexible Leitung, ST1 x 0,22 mm², rot
6 cm flexible Leitung, ST1 x 0,22 mm², schwarz
Platinenabstandshalter
Gehäuseunterteil, infrarot
Gehäuseoberteil, infrarot
4 Gehäusefüße, 5 x 1,6 mm,
selbstklebend, schwarz
1 Lichtleiter
(Bild
6).
(Bild
7).
Bild 8
aufgesteckt
(Bild 9)
werden die beiden
RT1
S1-S8
J1, J2
BT1
BT1
BT1
SP1-SP3
