Antenne
H
A
B
C
Lautsprecher
Display
9
8
1 0
1
2
G
F
E
D
Mikrofon
7
6
5
4
3

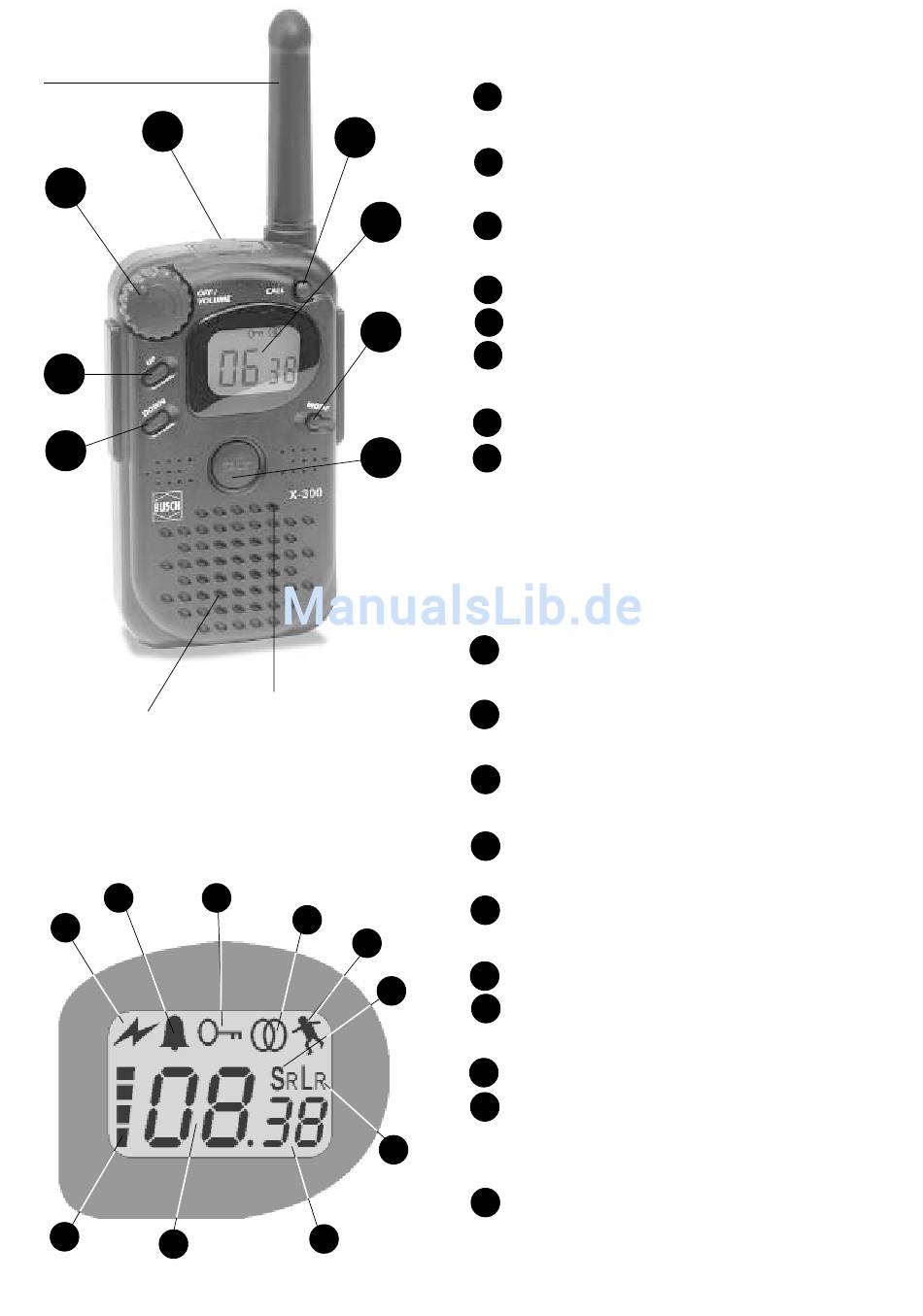

Beschreibung der Funktionen:
A
Ein-/Ausschalter (Drehknopf)
mit Lautstärkegler
B
Taste UP (zum Funktionen
wählen/vorwärts)
C
Taste DOWN (zum Funktionen
wählen/rückwärts)
D
TALK = Sendetaste
E
MODE: Mehrfach-Funktionstaste
F
LCD-Display (siehe Display-
Beschreibung)
CALL: Rufton-Taste
G
Anschlussbuchsen für Frei-
H
sprecheinrichtung
Display-Beschreibung:
Falls noch vorhanden, Transport-
Schutzfolie vom Display abziehen.
1
Empfangssignal (zeigt die
Signalstärke/Feldstärke) an
2
Hauptkanalanzeige (große
Ziffern 1 bis 8)
3
CTCSS-Subcode-Kanalanzeige
(kleine Ziffern 1 bis 38 und --)
LR = große Reichweite (Long
4
Range)
SR = kurze Reichweite
5
(Short Range)
6
Entfernungskontrolle
Geräuschaktiviertes Sende-
7
sytem (VOX-Funktion)
Tastensperre
8
Batterieanzeige (erscheint wenn
9
ein Batteriewechsel erforderlich
4
wird)
Sendeanzeige (erscheint, wenn
1 0
Sendetaste TALK betätigt wird)
2
