ET. Nr.
Pos.
-
1
Ofenkörper
0417217005300
2
Feuerraumtür gussgrau
0427717005600
3
Aschekasten
-
0421615005003
5
Rauchrohrstutzen
-
6
Schamotte
-
7
Wärmfacheinlegeplatte
0020100020006
8
Rost Ø 215
0417217005010
9
Rostlager
0417217005508
10 Stehrost 390x105
0423017005345
11 Türgriff
-
12 Luftregler (Luftstrom durch Rost)
0417217005304
13 Türglasscheibe 475x350

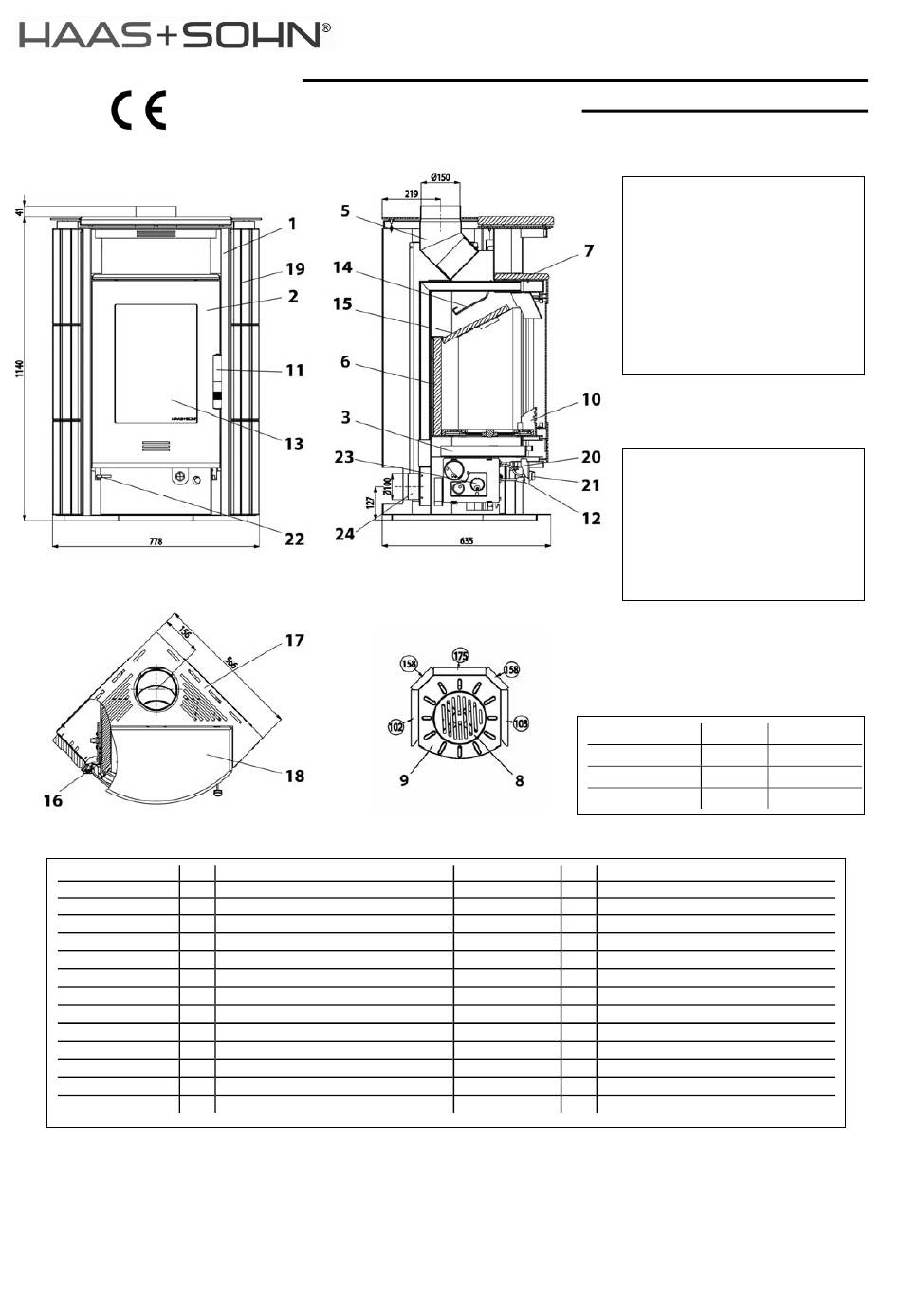

Geräteblatt Kaminofen Breisgau 172.17-AUT
Bezeichnung
0425317005700
0050500020005
0088400220005
0417217005800
0423017006801
0717610326726
0423017006500
0088500050005
0040014140005
0040210040005
Art. Nr.0417217000000
0050101020005 Nr. 102
0050101030005 Nr. 103
0050101750005 Nr. 175
0050101580005 Nr. 158
ET. Nr.
Pos.
14 Zugumlenkplatte oben 405x195x5
15 Zugumlenkplatte unten 385x280
16 Feder Feuerraumtür
17 Deckplatte hinten
-
18 Deckplatte
-
19 Seitenverkleidung
20 Biegsame Welle
21 Leistungsregler
-
22 Rüttelrost
23 Automatik
24 Außenluft – Rohrstutzen Ø 100
-
Dichtung Türe 14 mm
-
Dichtung Glas 10x4mm
1
Art. Nr. 0417217009001
Geeignete Brennstoffe:
Zur Verbrennung in Ihrem
Kaminofen sind folgende
Brennstoffe zugelassen (siehe
dazu auch Kapitel 5.1.):
trockenes,
gut
abgelagertes,
naturbelassenes Holz,
Holzbriketts nach DIN 51731;
Braunkohlebriketts 6" und 7".
Brennstoffmengen,
Einstellung der
Verbrennungsluftregler,
Betriebsweise:
siehe Kapitel 5.4, 5.5 und 5.6 in
der Bedienungsanleitung sowie
Tabelle Seite 2.
480x235x30
480x235x30
370x220x30
370x120x30
Bezeichnung
V08 H27

Werbung

loading

Inhaltszusammenfassung für HAAS + SOHN 172.17-AUT

  • Seite 1 Art. Nr. 0417217009001 V08 H27 Geräteblatt Kaminofen Breisgau 172.17-AUT Art. Nr.0417217000000 Geeignete Brennstoffe: Zur Verbrennung in Ihrem Kaminofen sind folgende Brennstoffe zugelassen (siehe dazu auch Kapitel 5.1.): trockenes, abgelagertes, naturbelassenes Holz, Holzbriketts nach DIN 51731; Braunkohlebriketts 6“ und 7“. Brennstoffmengen,...
  • Seite 2 Art. Nr. 0417217009001 V08 H27 Brennstoffe: Maximale Brennstoffmenge: Luftregler (12) Automatik (23) Scheitholz, 2 – 3 Scheite (ca. 2 -2,5 kg) 10 Minuten lang: offen Automatik Holzbrikett: bzw. 1 Stk. Holzbrikett (2 kg) (Mitte), danach drücken Braunkohlebriketts: 3 – 4 Briketts ca. 2 - 2,5 kg ziehen Automatik 1 - 3 Anheizen (12)
  • Seite 3 Art. Nr. 0417217009101 V08 F30 Montageanleitung - Istruzioni di montaggio - Notice de montage – Assembly Instructions Breisgau172.17-AUT/ C 1  2  3  4    5  6    1 ...
  • Seite 4 Art. Nr. 0417217009101 V08 F30 Montageanleitung - Istruzioni di montaggio - Notice de montage – Assembly Instructions Breisgau172.17-AUT/ C 7  8    9    Farbe (18) Deckplatte (19)Seitenwand. (7)Wärmefachplatte colore (18)piastra di copertura (19)panello laterale. (7)ripiani scaldavivande couleur (18)plaque de recouvrement (19)elément latéral (7)plaque pour réchaud.
