Verwandte Anleitungen für MSI PRO MP273QP E2
Inhaltszusammenfassung für MSI PRO MP273QP E2

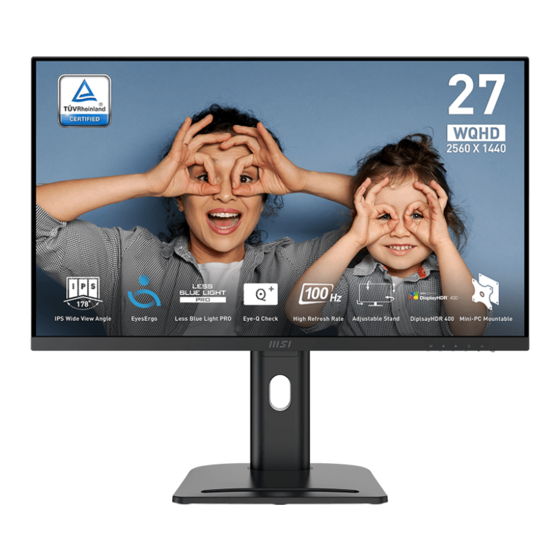

- Seite 1 PRO Serie LCD-Monitor PRO MP273QP E2 (3PB6) PRO MP273QW E2 (3PB6) Benutzerhandbuch...
- Seite 2 Inhalt Erste Schritte .....................3 Lieferumfang ......................3 Monitorstandfuß installieren .................. 4 Monitor anpassen ....................6 Monitorübersicht ....................8 Verbinden des Monitors mit einem PC ..............11 OSD-Einrichtung ....................12 OSD-Tasten ......................12 OSD-Menü ......................13 Professionell ......................13 Bild ........................16 Eingangsquelle ..................... 17 Navigations-Taste....................
- Seite 3 Dieser Abschnitt bietet Ihnen Informationen zur ersten Inbetriebnahme. Bitte achten Sie beim Anschließen vom Bildschirm darauf, diesen vorsichtig zu greifen und ein Antistatik-Armband zur Vermeidung statischer Elektrizität zu verwenden. Lieferumfang Monitor PRO MP273QP E2 PRO MP273QW E2 Dokumentation Kurzanleitung Stand mit Schraube(n) Standfuß...
- Seite 4 Monitorstandfuß installieren PRO MP273QP E2 1. Lassen Sie den Monitor in der Schaumstoffverpackung. Richten Sie die zusammengebaute Standhalterung an der Monitornut aus. 2. Ziehen Sie die Standhalterung mit den Schrauben fest. 3. Verbinden Sie die Basis mit dem Standfuß und ziehen Sie die Basisschraube zur Fixierung der Basis fest.
- Seite 5 Dieser Monitor wird mit einer optionalen VESA-Adapterplatte geliefert, die den ∙ Benutzern die Flexibilität bietet, ihren Mini-PC bei Bedarf zu montieren. 75mm 100mm PRO MP273QW E2 1. Lassen Sie den Monitor in der Schaumstoffverpackung. Schieben Sie die Standhalterung in Richtung der Aussparung bis zum Einrasten. 2.
- Seite 6 Monitor anpassen Zur komfortablen Nutzung ist der Monitor mit vielen Anpassungsmöglichkeiten ausgestattet. PRO MP273QP E2 -5° 20° 45° 45° 90° 90° 130mm...
- Seite 7 PRO MP273QW E2 -5° 20° ⚠ Wichtig Vermeiden Sie es, die Displayfläche beim Einstellen des Monitors zu berühren. ∙ Bitte kippen Sie den Monitor vor dem Schwenken leicht nach hinten. ∙...
- Seite 8 Monitorübersicht PRO MP273QP E2...
- Seite 9 PRO MP273QW E2...
- Seite 10 OSD-Tasten Power-Taste/ Power-LED Leuchtet weiß, nachdem der Monitor eingeschaltet wurde. Wenn kein Eingangssignal gefunden wird, wechselt die LED zu orange. Leuchtet orange, wenn sich der Monitor im Standby-Modus befindet. HDMI™ Anschluss Unterstützt HDMI™ CEC, 2560x1440@100Hz wie in HDMI™ 2.0b spezifiziert. HDMI™...
- Seite 11 5. Stecken Sie den 230-V-Anschluss des Netzkabels in eine geeignete Steckdose. (Abb. C) 6. Schalten Sie den Monitor ein. (Abb. D) 7. Schalten Sie den Computer ein, dann erkennt der Monitor automatisch die Signalquelle. PRO MP273QP E2 PRO MP273QW E2...
- Seite 12 OSD-Einrichtung Dieses Kapitel bietet Ihnen wesentliche Informationen zur Einrichtung des On-Screen Displays (OSD). ⚠ Wichtig Durch zukünftige Versionsaktualisierungen und Updates können Funktionen variieren oder entfallen. OSD-Tasten Der Monitor ist mit OSD-Tasten ausgestattet, mit denen Sie das On-Screen-Display (OSD)-Menü steuern können. OSD- Hotkey (Wenn das OSD-Menü...
- Seite 13 OSD-Menü ⚠ Wichtig Die folgenden Einstellungen sind ausgegraut, wenn HDR-Signale empfangen werden: ∙ MPRT ∙ Contrast (Kontrast) ∙ HDCR ∙ Low Blue Light (Schwaches Blaulicht) ∙ Brightness (Helligkeit) ∙ Color Temperature (Farbtemperatur) Professionell 1. Menüebene 2./3. Menüebene Beschreibung Mode (Modus) Eco (Öko) ∙...
- Seite 14 1. Menüebene 2./3. Menüebene Beschreibung MPRT OFF (Aus) ∙ MPRT (Motion Picture Response Time) kann nur mit einer Bildfrequenz von 85 Hz oder höher aktiviert werden. ON (Ein) ∙ Die Aktivierung von MPRT hat Auswirkungen auf: Betroffene Funktionsstatus Funktion Auswahl nicht »...
- Seite 15 1. Menüebene 2./3. Menüebene Beschreibung Eye-Q Check OFF (Aus) ∙ Wählen Sie Aus, um den Eye-Q-Test zu (Eye-Q-Test) deaktivieren. ∙ Die Aktivierung von Eye-Q-Test hat Auswirkungen auf: Betroffene Funktionsstatus Funktion » Info am wird auf „Aus“ Bildschirm gestellt Amsler Grid (Amsler-Gitter) ∙...
- Seite 16 Bild 1. Menüebene 2./3. Menüebene Beschreibung Brightness 0-100 ∙ Stellen Sie die Helligkeit entsprechend der (Helligkeit) Umgebungsbeleuchtung ein. Contrast (Kontrast) 0-100 ∙ Durch Anpassen des Kontrasts lässt sich die Augenbelastung reduzieren. Sharpness (Schärfe) ∙ Die Schärfe verbessert Klarheit und Details von Bildern.
- Seite 17 Eingangsquelle 1. Menüebene 2. Menüebene Beschreibung HDMI™ 1 ∙ Nutzer können die Eingangsquelle in jedem beliebigen Modus anpassen. HDMI™ 2 Auto Scan OFF (Aus) ∙ Der Benutzer kann mit der Navigationstaste die (Auto-Scan) Eingangsquelle auswählen: ON (Ein) • Steht „Auto-Scan“ auf „Aus“, wechselt der Monitor in den Energiesparmodus •...
- Seite 18 Einstellungen 1. Menüebene 2. Menüebene Beschreibung Language (Sprache) 繁體中文 ∙ Nutzer müssen zur Bestätigung und Übernahme der Spracheinstellung die OK-Taste drücken. English ∙ Die Sprache ist eine unabhängige Einstellung. Die Spracheinstellung von Nutzern überschreibt Français den Werksstandard. Wenn Nutzer „Ja“ in der Menüebene „Zurücksetzen“...
- Seite 19 1. Menüebene 2. Menüebene Beschreibung HDMI™ CEC OFF (Aus) ∙ HDMI™ CEC (Consumer Electronics Control) unterstützt Sony PlayStation®, Nintendo® Switch™, Xbox Serie X|S-Konsolen und verschiedene ON (Ein) audiovisuelle Geräte, die CEC-fähig sind. ∙ Wenn HDMI™ CEC auf „Ein“ eingestellt ist: •...
- Seite 20 Spezifikationen Monitor PRO MP273QP E2 PRO MP273QW E2 Größe 27 Zoll Krümmung Flach Bildschirmtyp Auflösung 2560x1440 (WQHD) Seitenverhältnis 16:9 Helligkeit ∙ Typischer Standard-Dynamikbereich (SDR): 400 Nits ∙ Spitze des hohen Dynamikbereichs (HDR): 400 Nits Kontrastverhältnis 1300:1 Bildfrequenz 100Hz Reaktionszeit ∙ 1 ms (MPRT) ∙...
- Seite 21 Monitor PRO MP273QP E2 PRO MP273QW E2 Anpassung (Neigung) -5° ~ 20° Anpassung (Höhe) 0 ~ 1300 mm Anpassung (Schwenken) -45° ~ 45° Anpassung (Drehen) -90° ~ 90° Kensington-Schloss VESA-Montage ∙ Plattentyp: 75 x 75 mm ∙ Schraubentyp: M4 x 10 mm •...
- Seite 22 Voreingestellte Anzeigemodi ⚠ Wichtig Durch zukünftige Versionsaktualisierungen und Updates können Funktionen variieren oder entfallen. PRO MP273QP E2 PRO MP273QW E2 Standard Auflösung HDMI™/ DP HDMI™/ DP 640x480 @60Hz @67Hz @72Hz @75Hz DOS- 720x480 @60Hz Modus 720x576 @50Hz SVGA 800x600 @56Hz...
- Seite 23 Problemlösung Die Betriebsanzeige-LED ist aus. • Drücken Sie noch einmal die Ein-/Austaste des Monitors. • Prüfen Sie, ob das Monitornetzkabel richtig angeschlossen ist. Es wird kein Bild angezeigt. • Prüfen Sie, ob die Computergrafikkarte richtig installiert ist. • Prüfen Sie, ob Computer und Monitor an Steckdosen angeschlossen und eingeschaltet sind.
- Seite 24 Strom verbraucht. ∙ Verlegen Sie das Netzkabel so, dass nicht darauf getreten werden kann. Stellen Sie nichts auf das Netzkabel. ∙ Verwenden Sie immer den von MSI zugelassenen Netzadapter und das Netzkabel sowie ein kompatibles, bei MSI erworbenes Kabel. Umwelt ∙...
- Seite 25 ∙ Falls einer der folgenden Umstände eintritt, lassen Sie bitte das Gerät von Kundendienstpersonal prüfen: • Das Netzkabel oder der Stecker ist beschädigt. • Flüssigkeit ist in das Gerät eingedrungen. • Das Gerät wurde Feuchtigkeit ausgesetzt. • Das Gerät funktioniert nicht richtig oder Sie können es nicht wie in der Bedienungsanleitung beschrieben verwenden.
- Seite 26 TÜV Rheinland erteilt Zertifizierung für niedrigen Blaulicht-Anteil Blaues Licht verursacht nachweislich eine Ermüdung und Beschwerden der Augen. MSI bietet jetzt Monitore mit TÜV Rheinland „Low Blue Light“-Zertifizierung an, um die Augengesundheit und das Wohlbefinden der Benutzer zu gewährleisten. Befolgen Sie bitte die nachstehenden Anweisungen, um die Symptome einer längeren Exposition...
- Seite 27 Zulassungshinweise CE-Konformität Dieses Gerät erfüllt die Anforderungen der Richtlinie des Rates zur Angleichung der Rechtsvorschriften der Mitgliedstaaten bezüglich der elektromagnetischen Verträglichkeit (2014/30/EU), der Niederspannungsrichtlinie (2014/35/EU), der ErP-Richtlinie (2009/125/ EG) und der RoHS-Richtlinie (2011/65/EU). Dieses Produkt wurde getestet und als mit den harmonisierten Standards für IT- Geräte in den Richtlinien des Amtsblatts der Europäischen Union übereinstimmend befinden.
- Seite 28 Informationen zu chemischen Stoffen In Übereinstimmung mit Richtlinien zu chemischen Stoffen, wie der EU-REACH- Verordnung (EG-Verordnung Nr. 1907/2006 des Europäischen Parlaments und des Rates), bietet MSI Informationen zu chemischen Stoffen in den Produkten unter: https://csr.msi.com/global/index Umweltfreundliche Produktmerkmale ∙ Reduzierter Stromverbrauch im Betriebs- und Bereitschaftsmodus ∙...
- Seite 29 Hinweis zu Urheberrecht und Marken Copyright © Micro-Star Int’l Co., Ltd. Alle Rechte vorbehalten. Das MSI-Logo ist eine eingetragene Marke von Micro-Star Int’l Co., Ltd. Alle anderen hierin erwähnten Marken und Namen könnten Marken ihrer jeweiligen Inhaber sein. Es wird keine Zusicherung bezüglich der Genauigkeit oder Vollständigkeit zum Ausdruck gebracht...
