MSI PRO Serie Benutzerhandbuch
Vorschau ausblenden
Andere Handbücher für PRO Serie:
- Benutzerhandbuch (41 Seiten) ,
- Bedienungsanleitung (27 Seiten) ,
- Erste schritte (24 Seiten)
Verwandte Anleitungen für MSI PRO Serie
Inhaltszusammenfassung für MSI PRO Serie

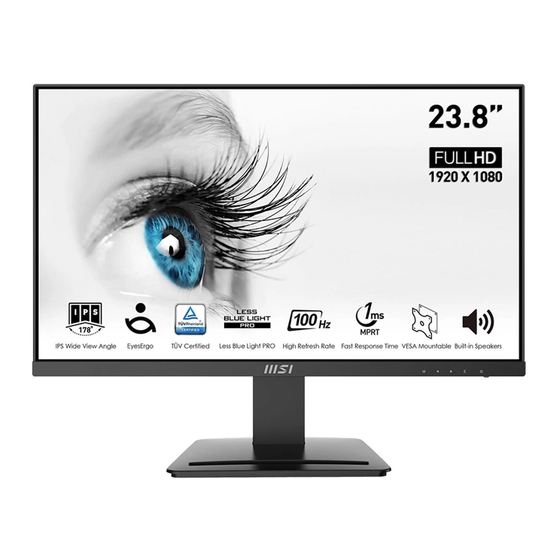

- Seite 1 PRO Serie LCD-Monitor PRO MP243X (3PB5) PRO MP243XP (3PB5) PRO MP243XW (3PB5) PRO MP273A (3PB4) PRO MP273AP (3PB4) PRO MP273AW (3PB4) Benutzerhandbuch...
- Seite 2 Inhalt Erste Schritte .....................3 Lieferumfang ......................3 Monitorstandfuß installieren .................. 4 Monitor anpassen ....................6 Monitorübersicht ....................8 Verbinden des Monitors mit einem PC ..............11 OSD Setup (OSD-Einrichtung) .................13 OSD-Tasten ......................13 OSD-Menü ......................14 Professional (Professionell) ................. 14 Image (Bild) ......................16 Input Source (Eingangsquelle) ................
- Seite 3 Erste Schritte Dieses Kapitel bietet Ihnen Informationen zur Hardwarekonfiguration. Bitte achten Sie beim Anschließen von Geräten darauf, diese vorsichtig zu greifen und ein Antistatik- Armband zur Vermeidung statischer Elektrizität zu verwenden. Lieferumfang PRO MP243X PRO MP243XP PRO MP243XW Monitor PRO MP273A PRO MP273AP PRO MP273AW Dokumentation...
- Seite 4 Monitorstandfuß installieren PRO MP243X, PRO MP243XW, PRO MP273A, PRO MP273AW 1. Lassen Sie den Monitor in der Schaumstoffverpackung. Richten Sie die Halterung an der Monitornut aus. 2. Verbinden Sie die Basis mit dem Standfuß, um die Basis zu sichern. 3. Vergewissern Sie sich, dass der zusammengebaute Standfuß richtig montiert ist, bevor Sie den Monitor aufstellen.
- Seite 5 PRO MP243XP, PRO MP273AP 1. Lassen Sie den Monitor in der Schaumstoffverpackung. Richten Sie die Halterung an der Monitornut aus. 2. Ziehen Sie den Standhalterung mit den Schrauben fest. 3. Verbinden Sie die Basis mit dem Standfuß und ziehen Sie die Basisschraube zur Fixierung der Basis fest.
- Seite 6 Monitor anpassen Zur komfortablen Nutzung ist der Monitor mit vielen Anpassungsmöglichkeiten ausgestattet. PRO MP243X, PRO MP243XW, PRO MP273A, PRO MP273AW -5° 20° Erste Schritte...
- Seite 7 PRO MP243XP, PRO MP273AP -5° +20° 110mm 30° 30° 90° 90° ⚠ Wichtig Berühren Sie das Bildschirmpanel nicht, wenn Sie den Monitor anpassen. ∙ Bitte kippen Sie den Monitor vor dem Schwenken leicht nach hinten. ∙ Erste Schritte...
- Seite 8 Monitorübersicht PRO MP243X, PRO MP243XW, PRO MP273A, PRO MP273AW PRO MP243X, PRO MP243XW PRO MP273A, PRO MP273AW Erste Schritte...
- Seite 9 PRO MP243XP, PRO MP273AP PRO MP243XP PRO MP273AP Erste Schritte...
- Seite 10 OSD-Tasten Power-Taste/ Power-LED Leuchtet weiß, nachdem der Monitor eingeschaltet wurde. Wenn kein Eingangssignal gefunden wird, wechselt die LED zu orange. Leuchtet orange, wenn sich der Monitor im Standby-Modus befindet. DisplayPort HDMI™ Anschluss Unterstützt 1920x1080@100Hz wie in HDMI™ 1.4b spezifiziert. Kopfhörerbuchse Stromanschluss D-Sub Anschluss Line-In-Anschluss...
- Seite 11 Verbinden des Monitors mit einem PC PRO MP243X, PRO MP243XW, PRO MP273A, PRO MP273AW 1. Schalten Sie Ihren Computer aus. 2. Verwenden Sie ein Video-Kabel, um den Monitor mit Ihrem PC zu verbinden. 3. Montieren Sie das externe Netzteil und das Netzkabel. (Abb. A) 4.
- Seite 12 PRO MP243XP, PRO MP273AP 1. Schalten Sie Ihren Computer aus. 2. Verwenden Sie ein Video-Kabel, um den Monitor mit Ihrem PC zu verbinden. 3. Montieren Sie das externe Netzteil und das Netzkabel. (Abb. A) 4. Verbinden Sie das externe Netzteil mit dem Monitornetzanschluss. (Abb. B) 5.
- Seite 13 OSD Setup (OSD-Einrichtung) Dieses Kapitel bietet Ihnen wesentliche Informationen zur Einrichtung des On-Screen Displays (OSD). ⚠ Wichtig Alle Informationen können ohne Vorankündigung geändert werden. OSD-Tasten Der Monitor ist mit denen OSD-Tasten ausgestattet, mit denen Sie das On-Screen- Display (OSD)-Menü steuern können. OSD- Hotkey (Wenn das OSD-Menü...
- Seite 14 OSD-Menü Professional (Professionell) 1. Menüebene 2./3. Menüebene Beschreibung Mode (Modus) ∙ Drücken Sie zur Auswahl und Vorschau von Moduseffekten die User (Nutzer) Aufwärts- oder Abwärts-Taste. sRGB ∙ Drücken Sie zur Bestätigung und Anti-Blue (Anti-Blau) Übernahme Ihres Modustyps die Mitte-Taste. Movie (Film) ∙...
- Seite 15 1. Menüebene 2./3. Menüebene Beschreibung Refresh Rate Location Left Top ∙ Die Position ist im OSD-Menü (Bildfrequenz) (Position) (Links oben) einstellbar. Drücken Sie zur Bestätigung und Übernahme Right Top Ihrer Refreshrate-Position die (Rechts oben) E-Taste. Left Bottom ∙ Dieser Monitor befolgt die (Links unten) voreingestellte Refreshrate des Right Bottom...
- Seite 16 1. Menüebene 2./3. Menüebene Beschreibung Screen Eye-Q OFF (Aus) ∙ Wählen Sie AUS, um den Eye-Q- Assistance Check Check zu deaktivieren. Amsler Grid (Bildschirm- (Amslergitter) ∙ Wählen Sie das Amslergitter, unterst.) um Ihr zentrales Gesichtsfeld zu Astigmatism überprüfen. (Astigmatismus) ∙ Wählen Sie Astigmatismus, um Posture Ihre verschwommene Sicht zu Correction...
- Seite 17 1. Menüebene 2./3. Menüebene Beschreibung Image OFF (Aus) ∙ Die Bildverbesserung betont die Enhancement Bildränder zur Steigerung der Weak (Schwach) (Bild- Kantenschärfe. verbesserung) Medium (Mittel) Strong (Stark) Strongest (Stärker) Low Blue Light OFF (Aus) ∙ Diese Funktion schützt (Blaulichtfilter) Ihre Augen vor blauem ON (Ein) Licht.
- Seite 18 1. Menüebene 2./3. Menüebene Beschreibung Clock 0-100 ∙ Anpassung der Uhreinstellung. (PRO MP273A/ ∙ Nur bei D-Sub wird diese PRO MP273AP/ Einstellung ausgegraut, wenn PRO MP273AW) andere Eingangsquellen erkannt werden. Phase 0-100 ∙ Passen Sie die Einstellung der (PRO MP273A/ Phase an.
- Seite 19 Navi-Key-Taste 1. Menüebene 2. Menüebene Beschreibung Eingabe OFF (Aus) ∙ Alle Navigation-Elemente können über das OSD-Menü angepasst werden. Left (Links) Brightness Right (Rechts) (Helligkeit) Mode 1 (Modus 1) Alarm Clock (Wecker) Input Source (Eingangsquelle) Refresh Rate (Bildfrequenz) Info. On Screen (Info am Bildschirm) Audio Volume...
- Seite 20 Setting (Einstellung) 1. Menüebene 2. Menüebene Beschreibung Language 繁體中文 ∙ Nutzer müssen zur Bestätigung und (Sprache) Übernahme der Spracheinstellung die English mittlere Taste drücken. ∙ Die Sprache ist eine unabhängige Français Einstellung. Die Spracheinstellung von Nutzern überschreibt den Deutsch Werksstandard. Wenn Nutzer „Ja“ in der Menüebene „Zurücksetzen“...
- Seite 21 1. Menüebene 2. Menüebene Beschreibung HDMI™ CEC OFF (Aus) ∙ HDMI CEC (Consumer Electronics Control) unterstützt Sony PlayStation®, ON (Ein) Nintendo® Switch™, Xbox Serie X|S-Konsolen und verschiedene audiovisuelle Geräte, die CEC-fähig sind. ∙ Wenn HDMI™ CEC auf EIN eingestellt ist: •...
- Seite 22 Spezifikationen PRO MP243X PRO MP273A Modell PRO MP243XP PRO MP273AP PRO MP243XW PRO MP273AW Größe 23,8 Zoll 27 Zoll Krümmung Flach Bildschirmtyp Auflösung 1920 x 1080 Seitenverhältnis 16:9 Helligkeit (Nits) 300 (typ.) Kontrastverhältnis 1000:1 Refresh Rate 100Hz (Bildfrequenz) 1ms (MPRT) Response Time 4ms (GTG) (Reaktionszeit)
- Seite 23 PRO MP243X PRO MP273A Modell PRO MP243XP PRO MP273AP PRO MP243XW PRO MP273AW Anpassung (Neigung) -5° ~ 20° Anpassung (Höhe) 0 ~ 110mm 0 ~ 110mm -30° ~ 30° -30° ~ 30° Anpassung (Schwenken) Anpassung (Drehen) -90° ~ 90° -90° ~ 90° Kensington-Schloss VESA-Montage Plattentyp: 75 x 75 mm...
- Seite 24 Voreingestellte Anzeigemodi ⚠ Wichtig Alle Informationen können ohne Vorankündigung geändert werden. PRO MP243X PRO MP273A PRO MP243XP PRO MP273AP PRO MP243XW PRO MP273AW Standard Auflösung HDMI™ HDMI™ D-Sub 640x480 @60Hz @67Hz @72Hz @75Hz DOS- 720x480 @60Hz Modus 720x576 @50Hz SVGA 800x600 @56Hz @60Hz...
- Seite 25 Problemlösung Die Betriebsanzeige-LED ist aus. • Drücken Sie noch einmal die Ein-/Austaste des Monitors. • Prüfen Sie, ob das Monitornetzkabel richtig angeschlossen ist. Es wird kein Bild angezeigt. • Prüfen Sie, ob die Computergrafikkarte richtig installiert ist. • Prüfen Sie, ob Computer und Monitor an Steckdosen angeschlossen und eingeschaltet sind.
- Seite 26 Strom verbraucht. ∙ Verlegen Sie das Netzkabel so, dass nicht darauf getreten werden kann. Stellen Sie nichts auf das Netzkabel. ∙ Verwenden Sie immer den von MSI zugelassenen Netzadapter und das Netzkabel oder ein kompatibles, bei MSI erworbenes Kabel. Umwelt ∙...
- Seite 27 ∙ Falls einer der folgenden Umstände eintritt, lassen Sie bitte das Gerät von Kundendienstpersonal prüfen: • Das Netzkabel oder der Stecker ist beschädigt. • Flüssigkeit ist in das Gerät eingedrungen. • Das Gerät wurde Feuchtigkeit ausgesetzt. • Das Gerät funktioniert nicht richtig oder Sie können es nicht wie in der Bedienungsanleitung beschrieben bedienen.
- Seite 28 TÜV Rheinland erteilt Zertifizierung für niedrigen Blaulicht-Anteil Blaues Licht verursacht nachweislich eine Ermüdung und Beschwerden der Augen. MSI bietet jetzt Monitore mit TÜV Rheinland „Low Blue Light“-Zertifizierung an, um die Augengesundheit und das Wohlbefinden der Benutzer zu gewährleisten. Befolgen Sie bitte die nachstehenden Anweisungen, um die Symptome einer längeren Exposition...
- Seite 29 Zulassungshinweise CE-Konformität Dieses Gerät erfüllt die Anforderungen der Richtlinie des Rates zur Angleichung der Rechtsvorschriften der Mitgliedstaaten bezüglich der elektromagnetischen Verträglichkeit (2014/30/EU), der Niederspannungsrichtlinie (2014/35/EU), der ErP-Richtlinie (2009/125/ EG) und der RoHS-Richtlinie (2011/65/EU). Dieses Produkt wurde getestet und als mit den harmonisierten Standards für IT- Geräte in den Richtlinien des Amtsblatts der Europäischen Union übereinstimmend befinden.
- Seite 30 Informationen zu chemischen Stoffen In Übereinstimmung mit Richtlinien zu chemischen Stoffen, wie der EU-REACH- Verordnung (EG-Verordnung Nr. 1907/2006 des Europäischen Parlaments und des Rates), bietet MSI Informationen zu chemischen Stoffen in den Produkten unter: https://csr.msi.com/global/index Umweltfreundliche Produktmerkmale ∙ Reduzierter Stromverbrauch im Betriebs- und Bereitschaftsmodus ∙...
- Seite 31 Hinweis zu Urheberrecht und Marken Copyright © Micro-Star Int’l Co., Ltd. Alle Rechte vorbehalten. Das MSI-Logo ist eine eingetragene Marke von Micro-Star Int’l Co., Ltd. Alle anderen hierin erwähnten Marken und Namen könnten Marken ihrer jeweiligen Inhaber sein. Es wird keine Zusicherung bezüglich der Genauigkeit oder Vollständigkeit zum Ausdruck gebracht...
