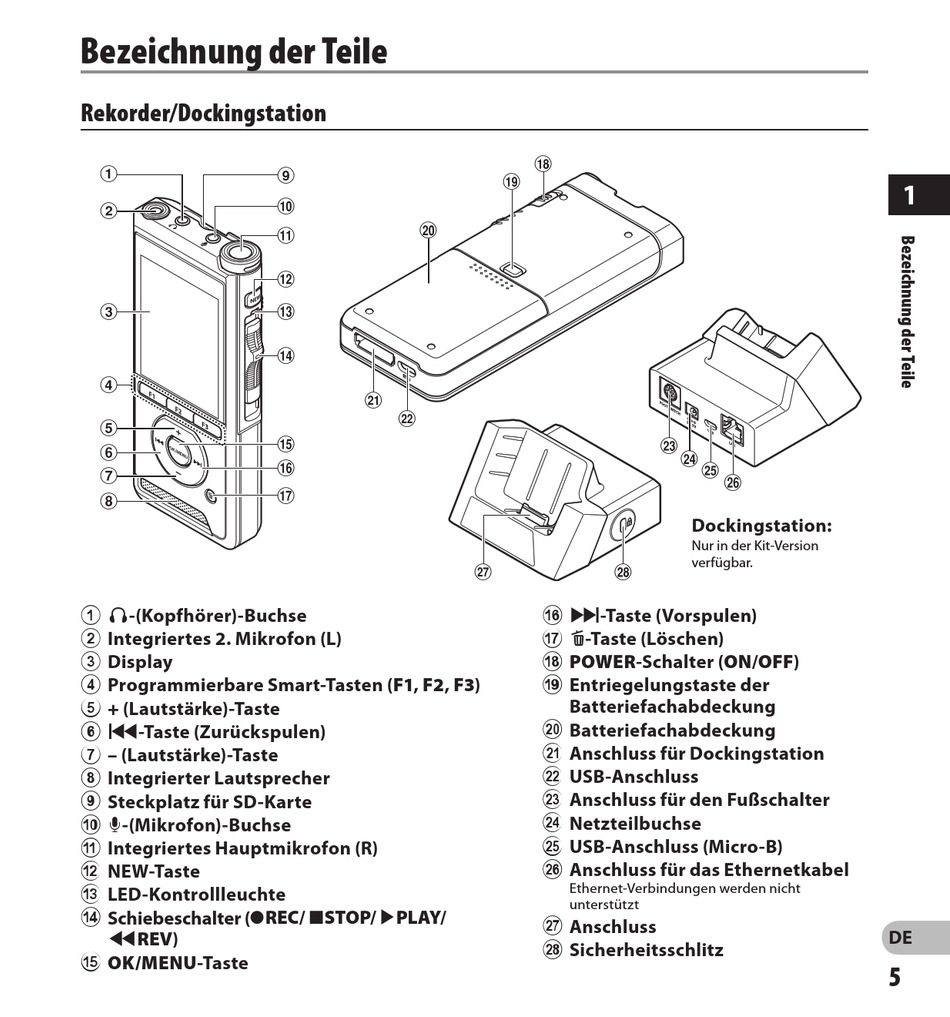

Bezeichnung der Teile
Rekorder/Dockingstation
1
2
3
4
5
6
7
8
1 9-(Kopfhörer)-Buchse
2 Integriertes 2. Mikrofon (L)
3 Display
4 Programmierbare Smart-Tasten (F1, F2, F3)
5 + (Lautstärke)-Taste
6 W-Taste (Zurückspulen)
7 – (Lautstärke)-Taste
8 Integrierter Lautsprecher
9 Steckplatz für SD-Karte
0 c-(Mikrofon)-Buchse
a Integriertes Hauptmikrofon (R)
b NEW-Taste
c LED-Kontrollleuchte
d Schiebeschalter (
l
YREV)
e OK/MENU-Taste
9
0
)
!
@
#
$
-
=
%
^
&
REC/
STOP/ MPLAY/
n
*
(
t
y
f X-Taste (Vorspulen)
g D-Taste (Löschen)
h POWER-Schalter (ON/OFF)
i Entriegelungstaste der
Batteriefachabdeckung
j Batteriefachabdeckung
k Anschluss für Dockingstation
l USB-Anschluss
m Anschluss für den Fußschalter
n Netzteilbuchse
o USB-Anschluss (Micro-B)
p Anschluss für das Ethernetkabel
Ethernet-Verbindungen werden nicht
unterstützt
q Anschluss
r Sicherheitsschlitz
q
w
e
r
Dockingstation:
Nur in der Kit-Version
verfügbar.
1
DE
5
