2.3
Aufbau
Sehen Sie sich vor dem Aufbau die Montageschritte genau an und führen Sie die Montage gemäß
der angegebenen Reihenfolge durch.
HINWEIS
+
Verschrauben Sie zunächst alle Teile lose und kontrollieren Sie deren richtige Passform.
Ziehen Sie die Schrauben mit Hilfe des Werkzeuges erst fest, wenn Sie dazu aufgefordert
werden.
+
Falls Sie Schwierigkeiten haben, die Grafi ken zu erkennen, empfehlen wir Ihnen, die im
Webshop hinterlegte PDF-Anleitung auf Ihrem Endgerät (z.B. Smartphone, Tablet oder PC)
zu öff nen. Dort haben Sie die Möglichkeit, näher heranzuzoomen. Bitte beachten Sie dabei,
dass das Programm Adobe Acrobat Reader auf Ihrem Endgerät installiert sein muss, um die
Datei öff nen zu können.

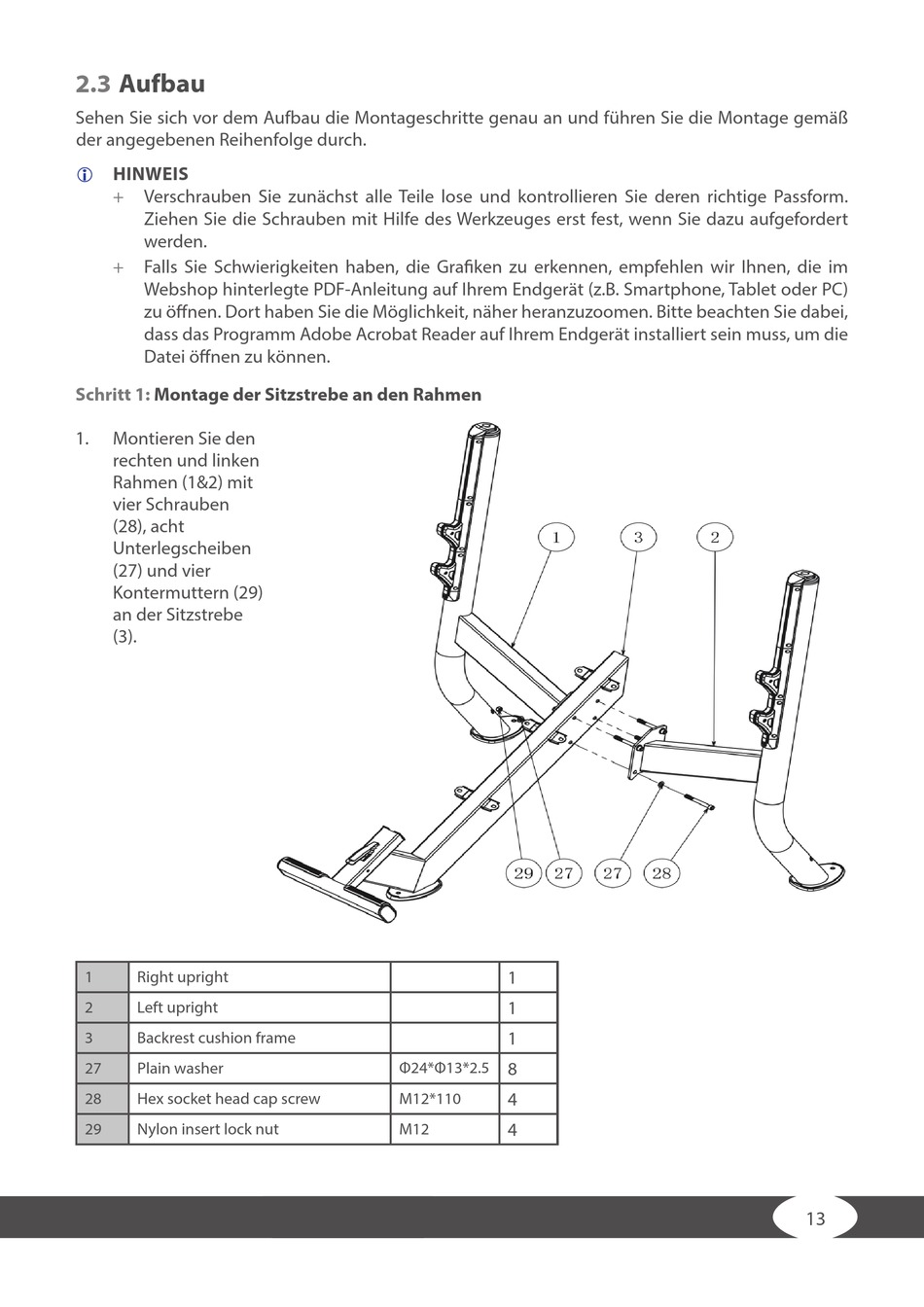

Schritt 1:
Montage der Sitzstrebe an den Rahmen
1.
Montieren Sie den
rechten und linken
Rahmen (1&2) mit
vier Schrauben
(28), acht
Unterlegscheiben
(27) und vier
Kontermuttern (29)
an der Sitzstrebe
(3).
1
Right upright
2
Left upright
3
Backrest cushion frame
27
Plain washer
28
Hex socket head cap screw
29
Nylon insert lock nut
1
1
1
Φ24*Φ13*2.5
8
M12 *110
4
M12
4
13
