4.2.3 Reedschalter-Platine

Hinweis!
Die Platine enthält empfindliche Bauteile und muss vorsichtig behandelt werden.
Mit einem Schiebeschalter wird die Platine auf die Baugröße des Basiszählers eingestellt.
• Position 1 (oben): 1/2", 3/4", 1" = HDO120, HDO200, HDO250
• Position 2 (mitte): 1 1/2" = HDO400
• Position 3 (unten): 2", 3" = HDO500
Schiebeschalter

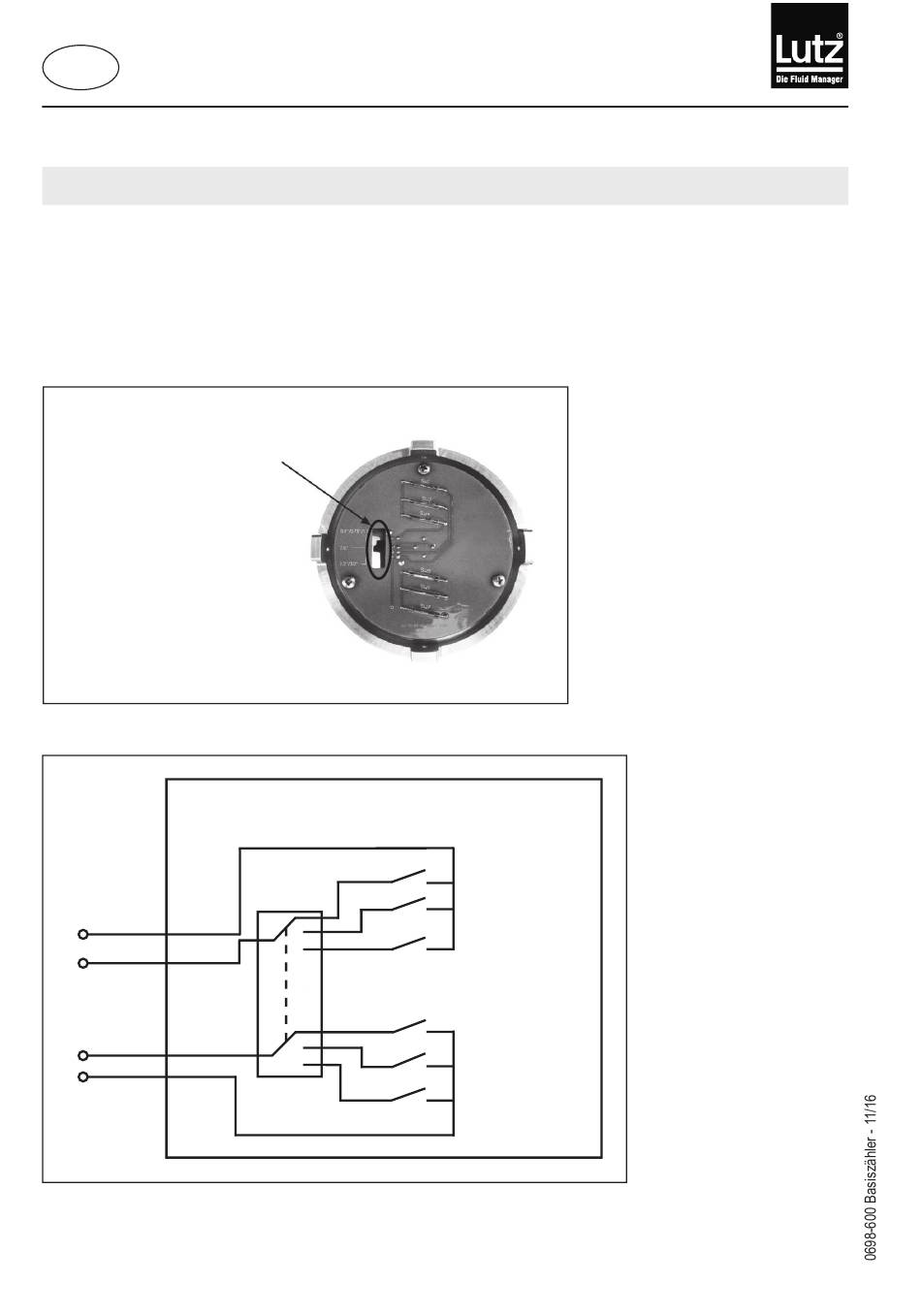

Bild 18 – Reedschalter-Platine
weiß
grün
blau
schwarz
Bild 19 – Anschlussplan für Reedschalter-Platine
34
Reedschalter
Schiebeschalter
Zusätzlicher
Reedschalter
