DE

3.3 Ventilanschluss

Montageschritte:
1. Doppelnippel G 3/4 - G 1 1/4
in Ein- und Ausgangsseite des
Magnetventils einschrauben.
2. Schlauch beidseitig mit
Schlauchanschluss G 1 1/4
versehen.
3. Schlauch mit Ausgang des
Zählers und Eingang des
Magnetventils verbinden.
Durchflussrichtung des Mag-
netventils beachten!
4. Auslaufbogen an Ausgangs-
seite des Magnetventils
anschrauben.

4. Wartung und Instandhaltung

4.1 Sieb und Rückschlagventil reinigen
Es ist ratsam, den Basiszähler nach dem Betrieb mit aggressiven, klebenden, auskristallisierenden oder stark
verschmutzten Flüssigkeiten zu spülen und zu reinigen.
Vorgehensweise Typ ST10, SL10, LM10 und UN10:
1. Zähler entleeren
2. Überwurfmutter lösen
3. Sieb entnehmen und mit Pinsel reinigen oder mit Druckluft ausblasen
4. Rückschlagventil von Hand eindrücken und mit Druckluft ausblasen
18

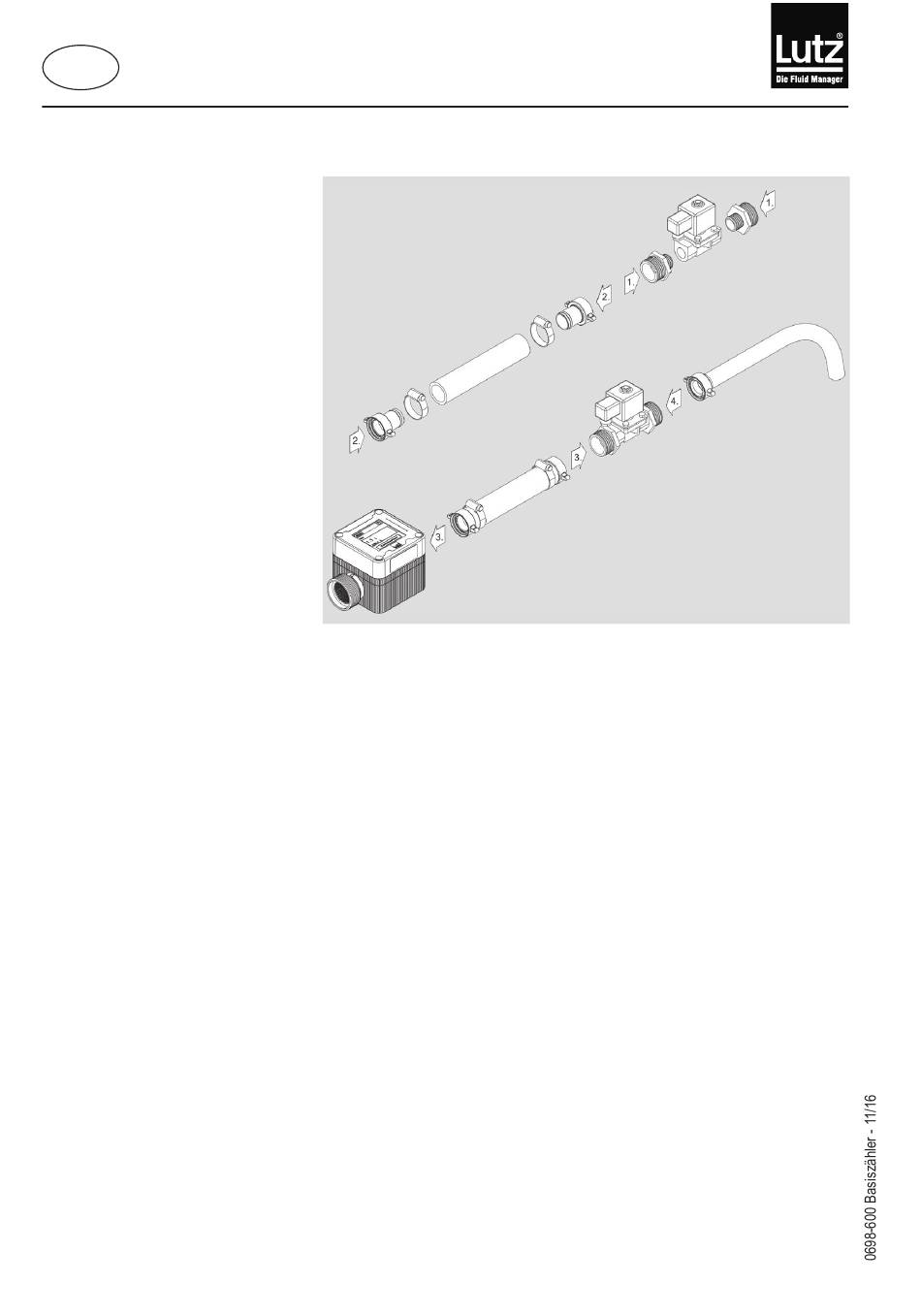

Bild 9 - Ventilanschluss
