4.1.2 Zusammenbau

1. Überprüfen Sie den Zustand der
Rotoren vor dem Zusammen-
bau (wenn nötig ersetzen).
2. Beim Einsetzen muss die glatte
Seite der Rotoren mit den zwei
Löchern zu Ihnen zeigen. Diese
Seite ist die Magnetseite. Es
gibt keinen Unterschied zwi-
schen Rotor 1 und Rotor 2.
3. Montieren Sie die Rotoren (3)
auf die Welle im 90° Winkel
zueinander (siehe Bild) und
überprüfen Sie ihre Funktion,
indem Sie einen der Rotoren
drehen. Wenn die Rotoren nicht
richtig ineinander greifen oder
sich nicht frei drehen lassen,
entfernen Sie einen der Rotoren
und setzen Sie ihn richtig im 90°
Winkel zum anderen Rotor. Überprüfen Sie nochmals die Funktion der Rotoren.
4. Setzen Sie den O-Ring (2) zurück in die Nut in der Abdeckung. Wenn sich der O-Ring verformt hat oder in
irgendeiner Weise beschädigt ist, ersetzen Sie ihn durch einen neuen.
5. Montieren Sie die Abdeckung, gehen Sie dabei sicher, dass der Fixierstift im Gehäuse (1) mit dem Loch in
der Abdeckung (4) übereinstimmt. Setzen Sie die Schrauben (7) ein und ziehen Sie diese in der Reihenfolge
1, 4, 2, 5, 3, 6 an.
6. Montieren Sie die Schrauben (10) der Zwischenplatte (9) und die Dichtung (8). Stecken Sie die Verbindungs-
leitung in die Bedieneinheit oder die Schutzhaube und befestigen Sie diese am Zähler.
7. Prüfen Sie den Durchflussmesser, indem Sie die Rotoren mit einem Finger drehen oder durch Anlegen eines
sehr niedrigen Luftdrucks (nicht mehr als ein guter Atemzug) an einem Ende des Durchflussmessers, bevor
Sie den Durchflussmesser zurück in die Leitung setzen.
Anmerkungen zur Impulsgeberplatine:
Die Impulsgeberplatine (5) ist entweder mit zwei Reedschaltern, zwei Hall-Sensoren oder einem Reedschalter und
einem Hall-Sensor ausgestattet. Die Impulsgeberplatine ist an der Abdeckung (4) mit zwei Schrauben befestigt.
Seien Sie sehr vorsichtig, wenn Sie die Impulsgeberplatine entfernen oder anfassen, da der Reedschalter und
der Hall-Sensor zerbrechlich sind. Reedschalter oder Halleffekt Sensoren sind nicht einzeln erhältlich, nur eine
komplette Platine.
32

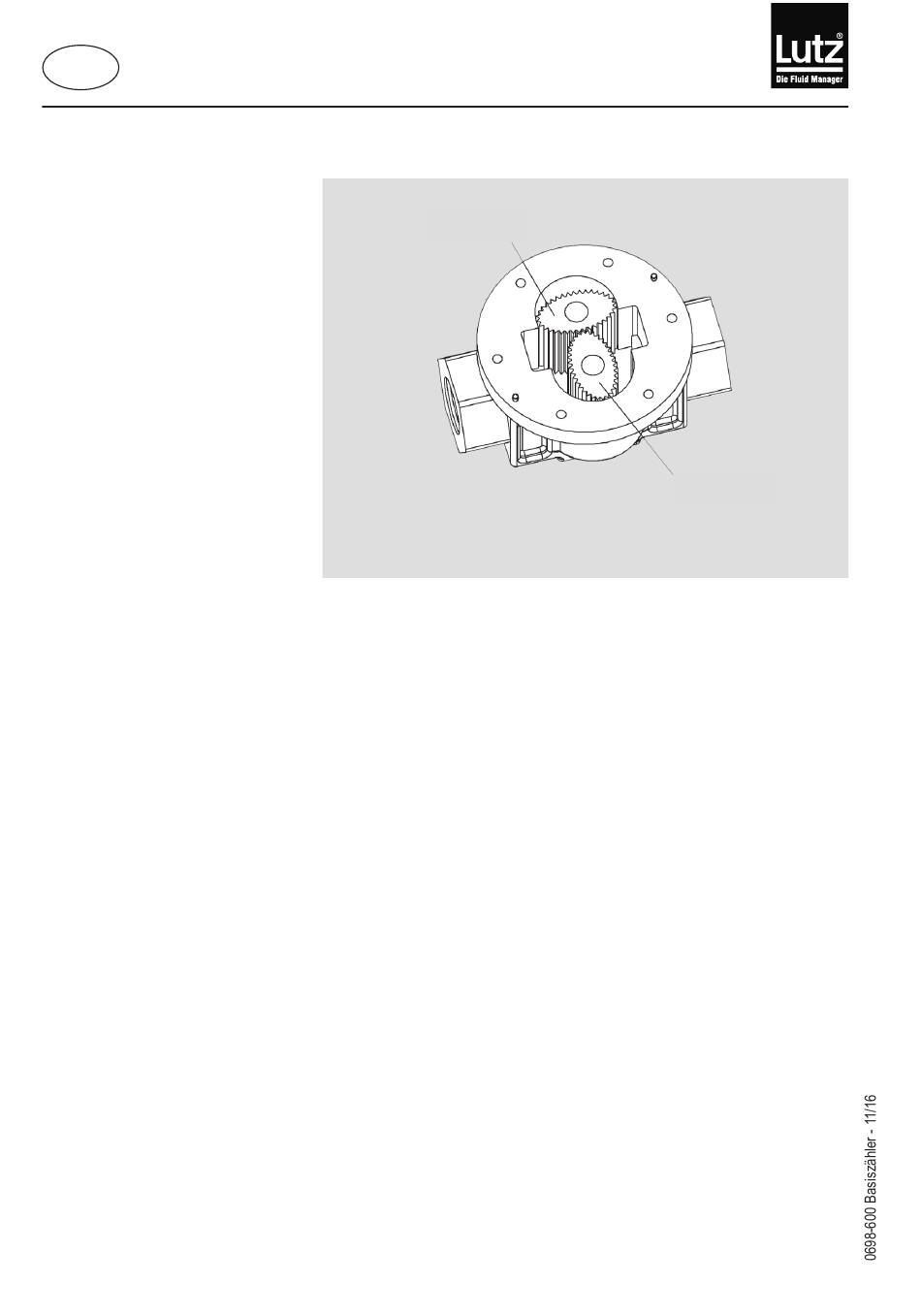

Rotor 1
Rotoren müssen 90° zueinander montiert sein.
Bild 17 – Zusammenbau
Rotor 2
