3. Installation

3.1 Anschluss für Fasspumpenbetrieb
Montageschritte
Durchflusszähler Typ ST10,
SL10, LM10 und UN10:
1. Rückschlagventil (Option)
und Filtersieb in Einlassstut-
zen (Pfeil) einbauen. Das
Rückschlagventil kann nur
zusammen mit dem Filtersieb
eingebaut werden.
2. O-Ringe in Bundbuchse
einlegen. Dichtflächen und
O-Ringe mit geeignetem
Gleitmittel benetzen.
3. Überwurfmutter auf Bund-
buchse aufstecken.
4. Bundbuchse auf Auslaufstut-
zen des Pumpwerks schrau-
ben.
5. Überwurfmutter und Durch-
flusszähler verschrauben.
6. Schlauchgarnitur am Zähler-
auslauf G 1 1/4 anschrauben.
Montageschritte
Durchflusszähler Typ VA10:
1. Flachdichtung in Überwurfmut-
ter einlegen.
2. Fasspumpenanschluss auf
Auslaufstutzen des Pump-
werks schrauben.
3. Flachdichtung in Überwurfmut-
ter einlegen und mit Durch-
flusszähler verschrauben.
4. Schlauchgarnitur am Zähler-
auslauf G 1 1/4 anschrauben.
16

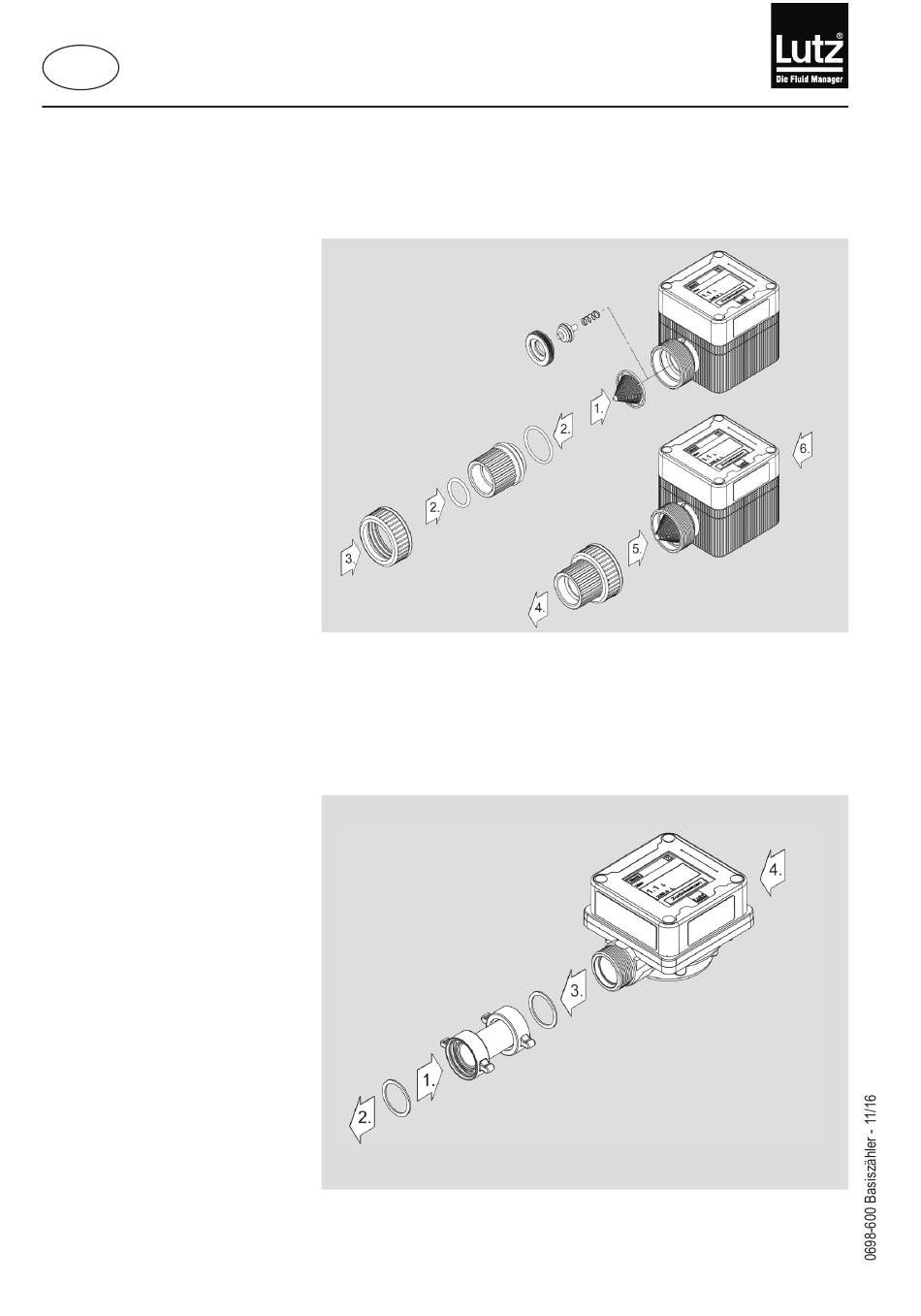

Bild 5 - Anschluss für Fasspumpenbetrieb Typ ST10, SL10, LM10 und UN10
Bild 6 - Anschluss für Fasspumpenbetrieb Typ VA10
