AUTO-HAK D19 Montageanleitung Seite 2

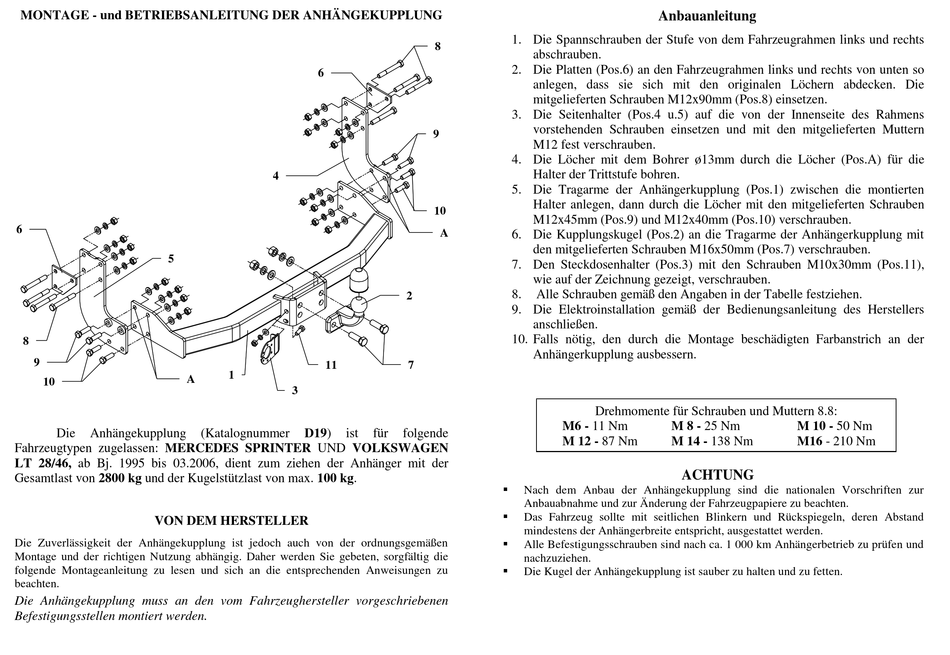

MONTAGE - und BETRIEBSANLEITUNG DER ANHÄNGEKUPPLUNG
6
5
8
9
A
10
Die Anhängekupplung
Fahrzeugtypen zugelassen: MERCEDES SPRINTER UND VOLKSWAGEN
LT 28/46, ab Bj. 1995 bis 03.2006, dient zum ziehen der Anhänger mit der
Gesamtlast von 2800 kg und der Kugelstützlast von max. 100 kg.
VON DEM HERSTELLER
Die Zuverlässigkeit der Anhängekupplung ist jedoch auch von der ordnungsgemäßen
Montage und der richtigen Nutzung abhängig. Daher werden Sie gebeten, sorgfältig die
folgende Montageanleitung zu lesen und sich an die entsprechenden Anweisungen zu
beachten.
Die Anhängekupplung muss an den vom Fahrzeughersteller vorgeschriebenen
Befestigungsstellen montiert werden.
6
4
11
1
3
(Katalognummer D19) ist für
1. Die Spannschrauben der Stufe von dem Fahrzeugrahmen links und rechts
8
abschrauben.
2. Die Platten (Pos.6) an den Fahrzeugrahmen links und rechts von unten so
anlegen, dass sie sich mit den originalen Löchern abdecken. Die
mitgelieferten Schrauben M12x90mm (Pos.8) einsetzen.
3. Die Seitenhalter (Pos.4 u.5) auf die von der Innenseite des Rahmens
vorstehenden Schrauben einsetzen und mit den mitgelieferten Muttern
9
M12 fest verschrauben.
4. Die Löcher mit dem Bohrer ø13mm durch die Löcher (Pos.A) für die
Halter der Trittstufe bohren.
5. Die Tragarme der Anhängerkupplung (Pos.1) zwischen die montierten
Halter anlegen, dann durch die Löcher mit den mitgelieferten Schrauben
10
M12x45mm (Pos.9) und M12x40mm (Pos.10) verschrauben.
A
6. Die Kupplungskugel (Pos.2) an die Tragarme der Anhängerkupplung mit
den mitgelieferten Schrauben M16x50mm (Pos.7) verschrauben.
7. Den Steckdosenhalter (Pos.3) mit den Schrauben M10x30mm (Pos.11),
wie auf der Zeichnung gezeigt, verschrauben.
8. Alle Schrauben gemäß den Angaben in der Tabelle festziehen.
2
9. Die Elektroinstallation gemäß der Bedienungsanleitung des Herstellers
anschließen.
10. Falls nötig, den durch die Montage beschädigten Farbanstrich an der
Anhängerkupplung ausbessern.
7
M6 - 11 Nm
folgende
M 12 - 87 Nm

Nach dem Anbau der Anhängekupplung sind die nationalen Vorschriften zur
Anbauabnahme und zur Änderung der Fahrzeugpapiere zu beachten.

Das Fahrzeug sollte mit seitlichen Blinkern und Rückspiegeln, deren Abstand
mindestens der Anhängerbreite entspricht, ausgestattet werden.

Alle Befestigungsschrauben sind nach ca. 1 000 km Anhängerbetrieb zu prüfen und
nachzuziehen.

Die Kugel der Anhängekupplung ist sauber zu halten und zu fetten.
Anbauanleitung
Drehmomente für Schrauben und Muttern 8.8:
M 8 - 25 Nm
M 14 - 138 Nm
ACHTUNG
M 10 - 50 Nm
M16 - 210 Nm
