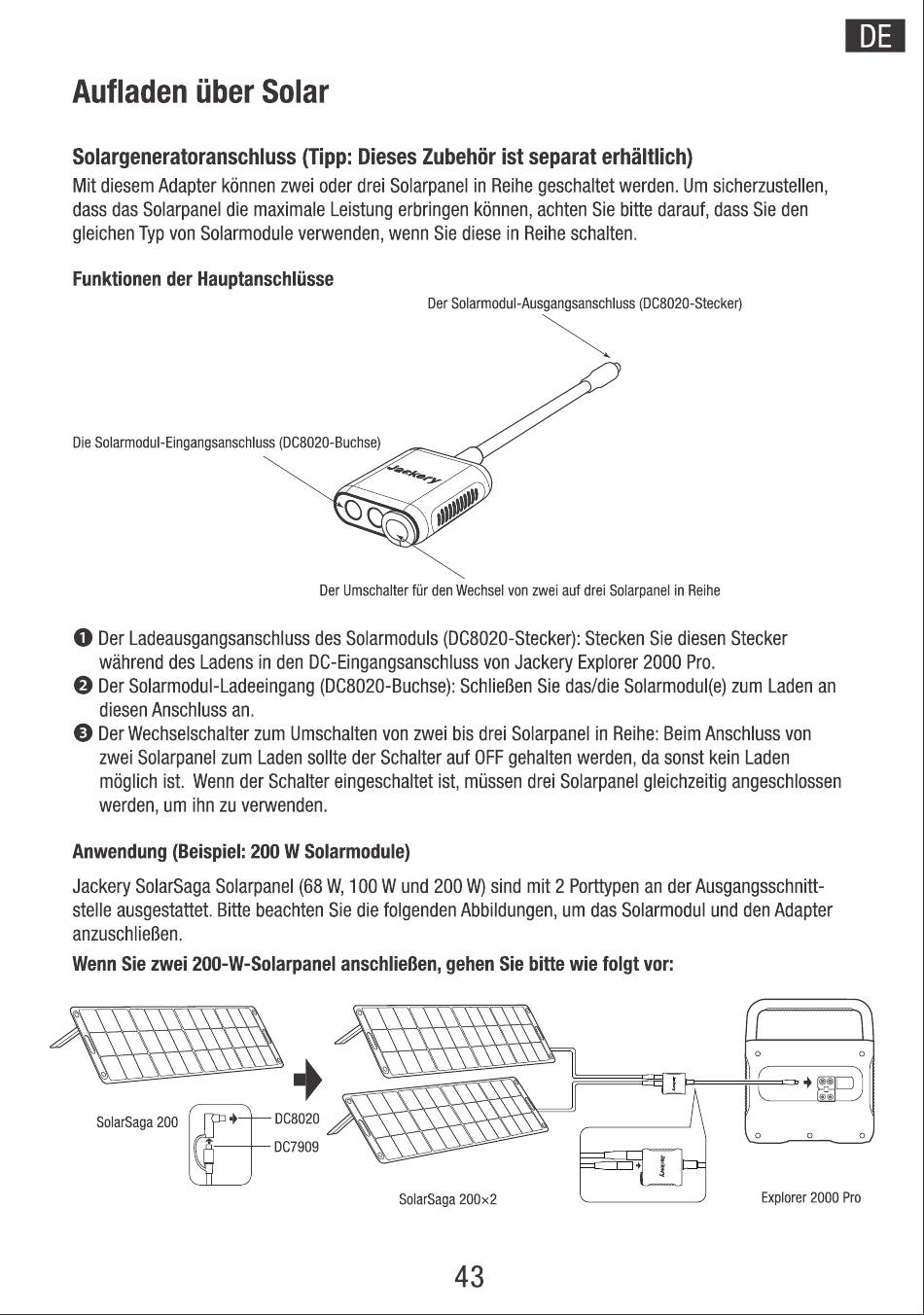

Jackery Explorer 2000 Pro Bedienungsanleitung Seite 43

Aufladen über Solar
Solargeneratoranschluss
Mit diesem Adapter können zwei Oderdrei Solarpanel in Reihe geschaltet werden. Um sicherzustellen,
dass das Solarpanel die maximale Leistung erbringen können, achten Sie bitte darauf, dass Sie den
gleichen Typ von Solarmodule verwenden, wenn Sie diese in Reiheschalten
Funktionen der Hauptanschlüsse
Die SolarmoduI-Eingangsanschluss ( DC8020-Buchse)
O DerLadeausgangsanschlu ss
während des Ladens in den DC-Eingangsanschlussvon Jackery Explorer 2000 Pro.
O DerSolarmodul- Ladeeingang
diesen Anschluss an.
O DerWechselschalter zum Umschalten vonzwei bis drei Solarpanel in Reihe:BeimAnschluss von
zwei Solarpanel zum Laden sollte der Schalter auf OFFgehalten werden, da sonst kein Laden
möglich ist. Wenn der Schalter eingeschaltet ist, müssen drei Solarpanel gleichzeitig angeschlossen
werden, um ihn zu verwenden.
Anwendung (Beispiel: 200 W Solarmodule)
Jackery SolarSagaSolarpanel (68 W, 100 W und 200 W) Sind mit 2 Porttypenan der Ausgangsschnitt-
Stelle ausgestattet. Bitte beachten Sie die folgenden Abbildungen, um das Solarmodul und den Adapter
anzuschließen.
Wenn Sie zwei 200-W-Solarpanel anschließen, gehen Sie bitte wie folgt vor:
SolarSaga 200
(Tipp: Dieses Zubehör ist separat erhältlich)
DerSolarmoduI-Ausgangsanschluss ( DC8020-Stecker)
DerUmschalterfür den Wechselvon zwei auf drei Solarpanelin Reihe
desSolarmoduls (DC8020-Stecker):
(DC8020-Buchse):
DC8020
DC7909
solarsaga 200x2
Stecken S iediesen Stecker
Schließen S iedas/die Solarmodul(e)
43
zumLaden an
Exporer2000 Pro
