Inhaltszusammenfassung für Jackery Navi 2000

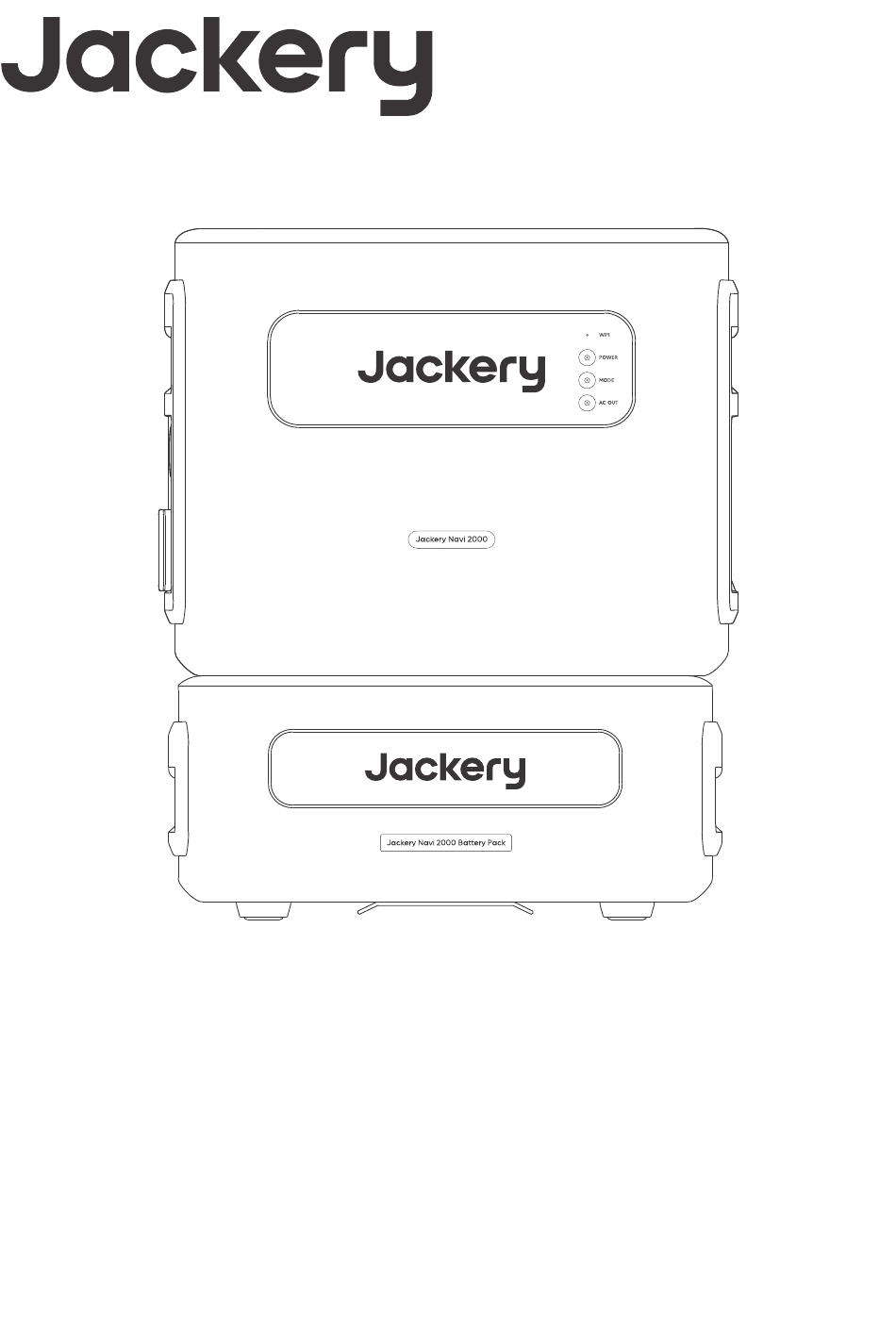

- Seite 1 JAKS-IN1K2-BA2K-GEA2 JAKBA-BM2C20-2K-WOA1 Benutzerhandbuch Jackery Navi 2000 Contact us: hello.eu@jackery.com Version: JAK-UM-V3.0...
- Seite 2 Herzlichen Glückwunsch zu Ihrem neuen Jackery Navi 2000. Bitte lesen Sie dieses Handbuch, insbesondere die entsprechenden Vorsichtsmaßnahmen sorgfältig durch, bevor Sie das Produkt verwenden, um eine ordnungsgemäße Verwendung zu gewährleisten. Bewahren Sie dieses Handbuch zum Nachschlagen an einem leicht zugänglichen Ort auf.
-
Seite 3: Inhaltsverzeichnis
Packliste ......................02 Balkonkraftwerk Box ......................02 Zusatzakku Box (separat erhältlich) ................02 Optionales Zubehör ......................02 Übersicht ......................03 Jackery DIY Solargenerator für Zuhause ..............03 Lerne deine Ausrüstung kennen ..................04 Balkonkraftwerk ..........................04 Zusatzakku ............................04 Anzeigen und Tasten ....................... 05 LED-Anzeigen ........................... - Seite 4 Arbeitsmodus umschalten ....................15 Mit App verbinden ..................... 15 1. App herunterladen und einloggen ................15 2. WLAN Netzwerk konfigurieren ..................15 3. Arbeitsmodus einstellen....................15 4. (Optional) Firmware aktualisieren ................15 5. (Optional) Zubehör hinzufügen .................. 15 Regelmäßige Wartung ..................16 Überprüfung der Wärmeableitung ................
-
Seite 5: Sicherheitshinweise
Eine ordnungsgemäße Entsorgung und Recycling kann dazu beitragen, die Umwelt zu schützen. Für weitere Informationen zur Entsorgung und Recycling dieses Produkts wenden Sie sich an Ihre örtliche Gemeinde, Entsorgungsdienstleistungen oder Ihren Händler. Konformitätserklärung Die EU-Konformitätserklärung steht unterfolgender Adresse zur Verfügung: https://www.jackery.com... -
Seite 6: Packliste
(H05RN-F 3×1.0 mm (6 mm Zusatzakku Box (separat erhältlich) Zusatzakku Optionales Zubehör Die folgenden optionalen Zubehörteile sind auf der offiziellen Jackery-Website erhältlich. 1. Faltbarer Trolley Für den mobilen Einsatz 2. Smart Plug Pro - Intelligente Messsteckdose Überwacht den Stromverbrauch. Siehe das Benutzerhandbuch der Jackery Home App. -
Seite 7: Übersicht
ÜBERSICHT Jackery DIY Solargenerator für Zuhause Ein Navi 2000 kann an maximal 8 Sets von Jackery Flexibles Solarmodul Solarpanel (200 W) angeschlossen werden. Weitere Einzelheiten finden Sie unter „An Solarmodule anschließen” auf Seite 09. MC4 Solarkable Zur Verbindung des Navi 2000 mit einem oder mehreren Solarpanels. -
Seite 8: Lerne Deine Ausrüstung Kennen

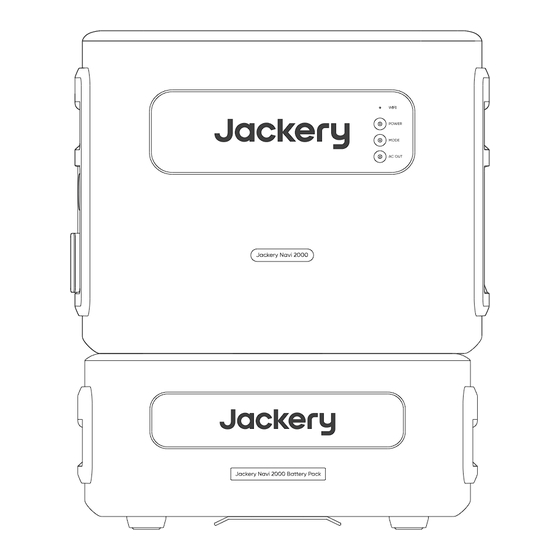

Lerne deine Ausrüstung kennen Das Jackery Navi 2000 Balkonkraftwerk vereint einen bidirektionalen Wechselrichter und hochzuverlässige Batterien in einem Gerät. Ihre mühelose, stapelbare Installation und optionalen Zusatzakku decken einen Energiebedarf von 2 kWh bis 8 kWh pro Turm ab. Dieses Produkt unterstützt die Internetverbindung über Wi-Fi, sodass Sie den Systembetrieb überwachen und die... -
Seite 9: Anzeigen Und Tasten
Anzeigen und Tasten LED-Anzeigen Anzeigen Status Definition Dauerlicht WLAN verbunden Flackern Bei der Konfiguration WIFI WLAN-Konfiguration fehlgeschlagen und nicht mit einem Netzwerk verbunden Grün EIN System läuft Rot EIN Störung POWER Flackern SOC niedriger als 10% (Konfigurierbar, 5% Minimum) System aus Grün EIN Batterie-Priorität MODE... -
Seite 10: Arbeitsmodus
AC Load Home Load Eigenverbrauch Im Eigenverbrauchsmodus wird die Energie von Solarmodulen erzeugt, vom Jackery Navi 2000 gespeichert und von Ihren Haushaltsgeräten verbraucht, um Ihre Haushaltsstromkosten zu senken. • Wenn die Solarenergie ausreicht, verteilt das System die Energie in folgender Reihenfolge an die an AC OUTPUT (Wechselstrom-AUSGANG) angeschlossenen Lasten, Haushaltslast (Stromnetz), Batterieladung und Netzverkauf. - Seite 11 INSTALLATION Dieses Produkt unterstützt die bodenstehende Installation. Sie müssen das Produkt auf einer ebenen und stabilen Oberfläche platzieren. Der Boden sollte nicht mehr als 5 Grad geneigt sein und es sollte genügend Platz um das Gerät herum für die Wärmeabfuhr vorhanden sein. VORSICHT: Das Produkt sollte von zwei Personen gehandhabt werden.
-
Seite 12: Verwendung Mit Zusatzakku (Separat Erhältlich)
Verwendung mit Zusatzakku (separat erhältlich) Unter einem Jackery Navi 2000 können maximal 3 Zusatzakkus gestapelt werden, um den Bedarf der Benutzer an großer Leistungskapazität zu decken. 1. Stellen Sie einen Zusatzakku auf einem ebenen, flachen und soliden Boden auf. Vorsicht: Der Stapelturm kann umfallen und Personenschäden verursachen, wenn der Boden nicht... -
Seite 13: An Solarmodule Anschließen
An Solarmodule anschließen Der Jackery Navi 2000 unterstützt maximal 60 V pro Paar Photovoltaik (PV)-Anschlüsse und insgesamt bis zu 1600 W. Für den Einsatz zu Hause werden die Jackery 200W flexiblen Solarmodule empfohlen. 800W PV-Eingang Zwei Jackery 200W Solarmodule parallel pro PV-Eingang (Empfohlen) -
Seite 14: Jackery Tragbaren Solarmodul
Um die MC4-Verbindung von der Spannungsstation zu trennen, verwenden Sie das mitgelieferte MC4-Entfernungswerkzeug. Legen Sie dann die wasserdichten Abdeckungen wieder auf. Jackery Tragbaren Solarmodul Wenn Sie das Produkt mit einem tragbaren Solarmodul aufladen, verwenden Sie ein 8020-an-MC4 Kabel, um sie zu verbinden. -
Seite 15: Andere Solarmodule
Andere Solarmodule Verwenden Sie andere Solarmodule außer Jackery 200W flexiblen Solarmodulen, stellen Sie sicher, dass die Gesamtausgangsspannung für einen PV-Strang nicht höher als 60 V ist. Andernfalls wird der Überspannungsschutz ausgelöst. Um eine optimale Energieerzeugungseffizienz zu erreichen, wird empfohlen, Solarmodule mit einer Ausgangsleistung zu verwenden, die höher ist als die bewertete PV-Leistungseinheit. -
Seite 16: An Das Stromnetz Anschließen
Daher ermöglicht es eine dauerhafte Verbindung zum Netzzugangspunkt eines Gebäudes. Wenn Sie ein Shelly Smart CT im System haben, stellen Sie sicher, dass Ihr Navi 2000 und der Smart Plug Pro (falls vorhanden) an Steckdosen im selben Phasenbereich angeschlossen sind. -
Seite 17: Verbindung Mit Der Eps-Wechselstromlast
1. Verwenden Sie einen Schraubendreher, um die Schraube zu lösen, drücken Sie den Dreh Teil nach links und ziehen Sie den Stecker heraus. 2. Setzen Sie die wasserdichte Abdeckung des Steckers wieder auf und sichern Sie sie mit der Schraube. Methode 2: Entfernen Sie die Drähte vom Stecker. -
Seite 18: Grundoperationen
GRUNDOPERATIONEN Einschalten • Der Jackery Navi 2000 schaltet sich ein, sobald er Strom von einem Solarpanel oder dem Netz erhält. • Wenn der Jackery Navi 2000 von allen POWER (Stromversorgung) getrennt ist, halten Sie die Stromversorgung-Taste über 3 Sekunden lang gedrückt, und sein Anzeigelicht leuchtet auf. -
Seite 19: Arbeitsmodus Umschalten
Sie Ihr System remote verwalten. 1. App herunterladen und einloggen Suchen Sie nach "Jackery Home" im Google Play oder App Store, um die App zu installieren. Anschließend registrieren Sie ein Konto und loggen Sie sich ein. 2. WLAN Netzwerk konfigurieren Bemerkungen: Bitte wählen Sie ein 2,4 GHz WLAN Netzwerk aus. -
Seite 20: Regelmäßige Wartung
• 12 Monate: 0 bis 25°C (0 bis 70%RH) Bis die Funktion für die Wartung per Klick in der Jackery Home-App verfügbar ist, können Sie das Produkt manuell warten, indem Sie diesen Schritten folgen: 1. Öffnen Sie die Jackery Home-App und aktivieren Sie den Batterie Priorität-Modus. Laden Sie die Batterie vollständig auf und lassen Sie sie 30 Minuten lang stehen. -
Seite 21: Fehlerbehebung
FEHLERBEHEBUNG Symptom Korrektur • Überprüfen Sie, ob der Router ein 2,4 GHz-Netzwerk hat, da das Die Jackery Home Gerät nur mit einem 2,4GHz-Netzwerk verbunden werden kann. App kann das • Gerät nicht mit Überprüfen Sie, ob das Gerät bereits gekoppelt wurde. Wenn es... -
Seite 22: Technische Daten
Wenn keine Solarenergie geliefert wird, sinkt die Ausgangskapazität Off-Grid-Modus. des Produkts, wenn die Zelltemperatur hoch und der Batterie-SOC niedrig ist. TECHNISCHE DATEN Balkonkraftwerk ALLGEMEINE INFORMATIONEN Produktname Jackery Navi 2000 Modell-Nr. JAKS-IN1K2-BA2K-GEA2 Zellchemie LiFePO4 Gewicht 29.7±2 kg Abmessungen 441 × 350 × 378 mm... -
Seite 23: Zusatzakku
UMGEBUNGSANFORDERUNGEN Betriebstemperatur -20°C bis 55°C (Entlastung über 35°C) Betriebsluftfeuchtigkeit 5% bis 95% rF Betriebs-Höhe ≤2000m Zusatzakku ALLGEMEINE INFORMATIONEN Produktname Jackery Navi 2000 Zusatzakku Modell-Nr. JAKBA-BM2C20-2K-WOA1 Gesamtkapazität/Bewertete 40 Ah/38 Ah Kapazität Gesamtleistung/Bewertete Energie 2048 Wh/1945 Wh Zellchemie LiFePO4 Gewicht 19.6 kg Abmessungen 441 ×... -
Seite 24: Garantie
Nachweis ist erforderlich, um das Anfangsdatum der Garantiezeit zu bestimmen. Begrenzt auf den ursprünglichen Verbraucherkäufer Die Garantie auf ein Jackery-Produkt ist auf den Erstkäufer beschränkt und kann nicht auf einen nachfolgenden Besitzer übertragen werden. Ausschlüsse Die Garantie von Jackery gilt nicht bei: •... - Seite 25 Download the Jackery Home Mobile App Laden Sie sich die Jackery Home Smartphone-App herunter JACKERY TECHNOLOGY GMBH Adlerstraße 72, 40211 Düsseldorf, Germany...
