Netzwerk-Bond-Modus
LACP (802.3ad)
• * Aggregat-Port-Bond-Modus*
Netzwerk-Bond-Modus
Nur LACP (802.3ad
Weitere Informationen finden Sie im Artikel über GbE-Portverbindungen für die Services-Appliance.

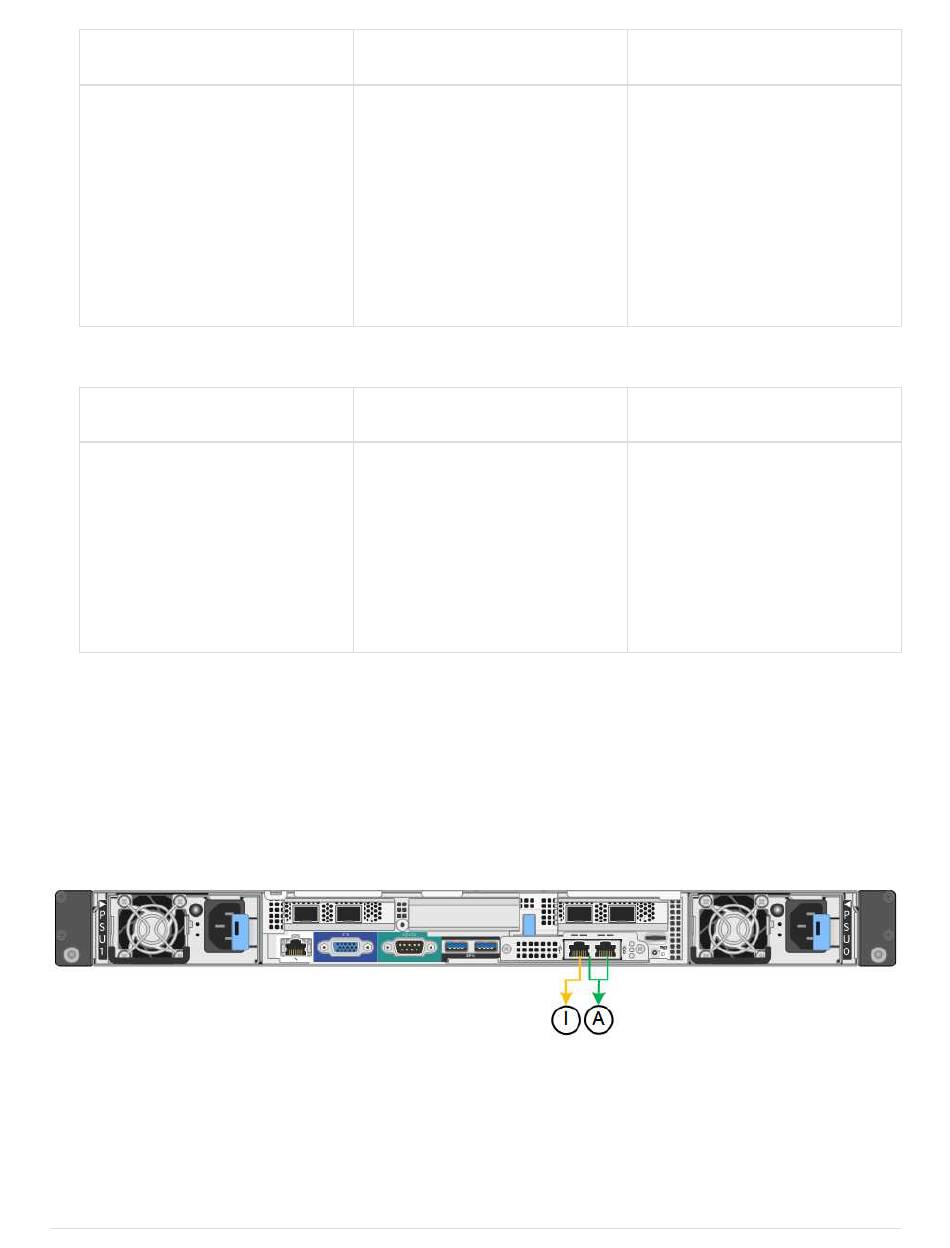

Diese Abbildung zeigt, wie die beiden 1-GbE-Management-Ports des SG100 im Active-Backup Netzwerk-
Bond-Modus des Admin-Netzwerks verbunden sind.
Diese Abbildungen zeigen, wie die beiden 1-GbE-Management-Ports auf der Appliance im Active-Backup
Netzwerk-Bond-Modus des Admin-Netzwerks verbunden sind.
SG100 Admin Netzwerkanschlüsse gebunden
SG1000 Admin Netzwerkanschlüsse gebunden
34
Client-Netzwerk deaktiviert
(Standard)
• Die Ports 2 und 4 verwenden
eine LACP-Verbindung für das
Grid-Netzwerk.
• Die Ports 1 und 3 werden
nicht verwendet.
• Ein VLAN-Tag ist optional.
Client-Netzwerk deaktiviert
(Standard)
• Die Ports 1-4 verwenden
einen einzelnen LACP Bond
für das Grid Network.
• Ein einzelnes VLAN-Tag
identifiziert Grid-
Netzwerkpakete.
Client-Netzwerk aktiviert
• Die Ports 2 und 4 verwenden
eine LACP-Verbindung für das
Grid-Netzwerk.
• Die Ports 1 und 3 verwenden
eine LACP Bond für das
Client-Netzwerk.
• VLAN-Tags können für beide
Netzwerke angegeben
werden.
Client-Netzwerk aktiviert
• Die Ports 1-4 verwenden eine
einzelne LACP-Verbindung für
das Grid-Netzwerk und das
Client-Netzwerk.
• Zwei VLAN-Tags ermöglichen
die Trennung von Grid-
Netzwerkpaketen von Client-
Netzwerkpaketen.
